Несправності принтера та їх усунення

10.1 Усунення засмічення друкувальної голови

Якщо під час друку виникають помилки на кшталт «перевантаження двигуна екструдера» чи «друк у повітря», або якщо друкувальна голова рухається нормально, але з сопла виходить мало філаменту чи він не виходить взагалі, — засмічений основний екструдер усередині друкувальної голови або хотенд. Для усунення несправності виконайте наведені нижче кроки.

Початкова перевірка: вивантаження філаменту

1. На головному екрані принтера торкніться Стоп, щоб завершити завдання друку.
2. На сторінці філаменту виберіть філамент, завантажений в основне сопло, і торкніться Вивантажити.

Подальша перевірка: ручна екструзія

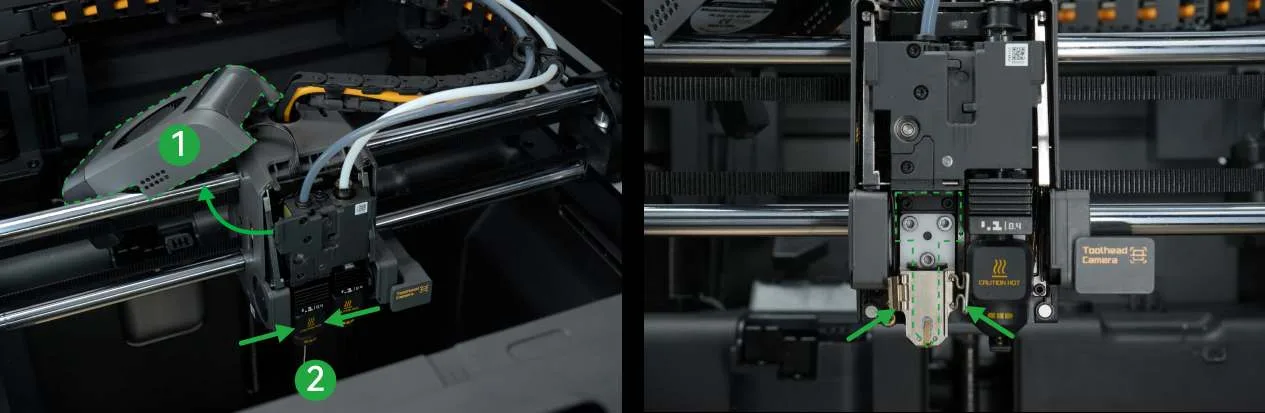

3. Зніміть передню кришку друкувальної голови, силіконовий чохол і хотенд.

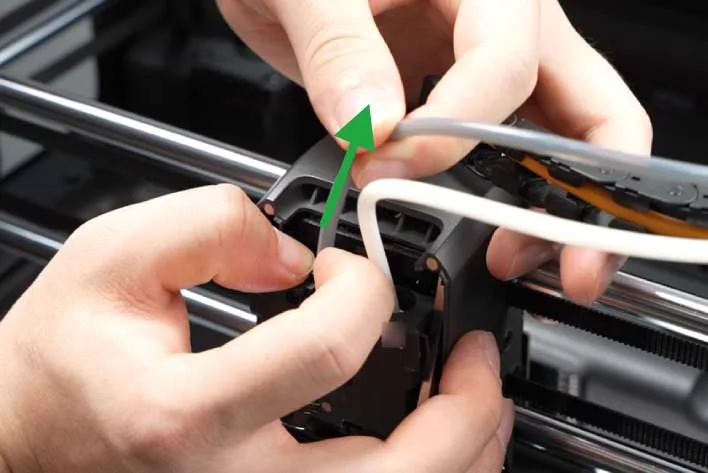

4. Натисніть на чорне зовнішнє кільце вхідного отвору для філаменту друкувальної голови та вийміть PTFE-трубку.

5. Вставте шматок нового філаменту у вхідний отвір для філаменту друкувальної голови. На екрані принтера перейдіть до Сопло та екструдер, торкніться Екструдувати та спостерігайте за екструзією.

Метод прочищення

• Очищення екструдера — складна процедура. Відвідайте Bambu Lab Wiki і знайдіть «X2D main extruder clog», щоб отримати докладні інструкції з розбирання та очищення.
• Наступні кроки описано в розділі Прочищення хотенда.

10.2 Прочищення хотенда

Засмічення хотенда зазвичай виникають у холодній зоні хотенда (①) або в соплі (②). Вони можуть проявлятися як повідомлення про помилку засмічення на принтері або як явна недоекструзія на виробах, наприклад проміжки чи розшарування.

Перед прочищенням визначте, де саме розташоване засмічення:

1. На сторінці філаменту виберіть відповідний філамент, потім торкніться Вивантажити. Якщо з’явиться помилка, проігноруйте її.
2. Зніміть хотенд.
3. Перевірте, чи не набух і чи не застряг філамент у вхідному отворі хотенда.
4. Якщо філамент застряг у вхідному отворі, видаліть його шестигранним ключем. Якщо філамент не застряг, установіть хотенд назад на друкувальну голову та скористайтеся переліченими вище методами прочищення сопла.

10.2.1 Прочищення ручною екструзією

Нагрійте сопло до вищої температури та екструдуйте філамент, щоб усунути засмічення завдяки збільшенню потоку філаменту.

1. На екрані принтера виберіть Сопло та екструдер, потім виберіть засмічене сопло.
2. Установіть температуру сопла трохи вище середнього значення, потім торкніться Підтвердити, щоб почати нагрівання.

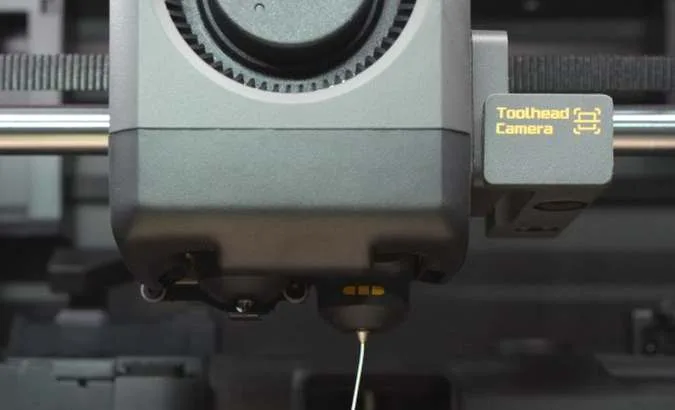

3. Після нагрівання сопла торкніться Екструдувати, щоб екструдувати філамент, і перевірте, чи виходить розплавлений філамент із сопла.

Якщо філамент не екструдується нормально або якщо екструдований філамент занадто тонкий і крихкий, наступний крок описано в розділі Прочищення голкою.

10.2.2 Прочищення голкою

Нагрійте сопло до вищої температури, потім тонкою голкою для прочищення прочистіть сопло знизу вгору. Це допомагає розплавленому філаменту всередині сопла екструдуватися рівномірно.

Інструменти: термостійкі рукавички, голка для прочищення (входить до комплекту інструментів).

1. На екрані принтера торкніться Сопло та екструдер, щоб вибрати сопло, яке потрібно прочистити.
2. Установіть температуру сопла трохи вище середнього значення й торкніться Підтвердити, щоб почати нагрівання.

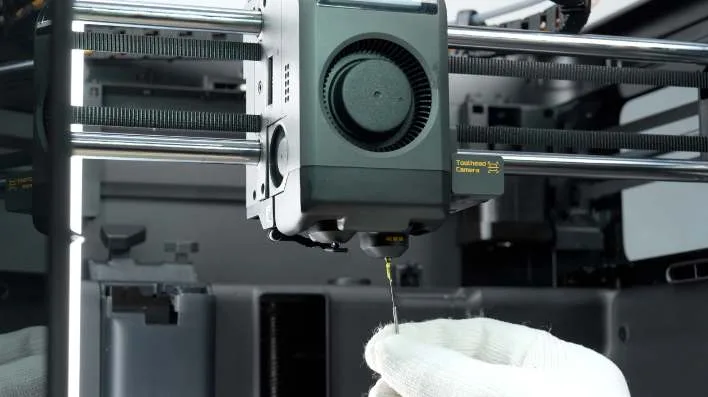

3. Після нагрівання сопла вставте голку для прочищення та кілька разів пересуньте її вгору-вниз.

Після цього торкніться Екструдувати, щоб екструдувати філамент. Якщо філамент не екструдується нормально або якщо екструдований філамент занадто тонкий чи легко ламається, наступний крок описано в розділі Прочищення холодним витягуванням.

10.2.3 Прочищення холодним витягуванням

Холодне витягування — поширений метод обслуговування сопла. Під час цієї процедури сопло нагрівають, щоб розм’якшити філамент, а потім витягують філамент після того, як він охолоне й частково затвердіє. Повторіть холодне витягування кілька разів, щоб краще видалити засмічення та залишки всередині сопла.

Через різну будову подвійних хотендів принтера процедура холодного витягування дещо відрізняється. На сенсорному екрані принтера перейдіть до Панель інструментів › Обслуговування сопла холодним витягуванням, потім дотримуйтеся інструкцій на екрані.

Інструмент: філамент того самого типу, що й залишковий, але іншого кольору.

Холодне витягування для основного хотенда

1. Виберіть сопло та філамент.
2. Натисніть на зовнішнє кільце вхідного отвору для філаменту та зніміть PTFE-трубку, під’єднану до вхідного отвору для філаменту основного хотенда друкувальної голови.
3. Вставте філамент. Принтер автоматично виконає процедуру холодного витягування.
4. Повільно витягніть філамент і перевірте його кінець на наявність залишків, щоб вирішити, чи повторювати процедуру.
5. Після завершення холодного витягування встановіть PTFE-трубку назад на друкувальну голову.

Холодне витягування для допоміжного хотенда

1. Виберіть сопло та філамент.
2. Натисніть на зовнішнє кільце тримача PTFE-трубки допоміжного екструдера, щоб зняти PTFE-трубку.
3. Вставте філамент. Принтер автоматично виконає процедуру холодного витягування.
4. Повільно витягніть філамент і перевірте його кінець на наявність залишків, щоб вирішити, чи повторювати процедуру.
5. Після завершення холодного витягування під’єднайте PTFE-трубку назад.

10.2.4 Прочищення шестигранним ключем

Якщо набухлий філамент застряг усередині хотенда й не може бути екструдований чи витягнутий, вставте нагрітий шестигранний ключ у філамент, щоб розм’якшити його й дати обгорнутися навколо ключа, а потім витягніть їх разом.

Інструменти: термостійкі рукавички, шестигранний ключ H1.5, плоскогубці, запальничка.

1. Зніміть хотенд.

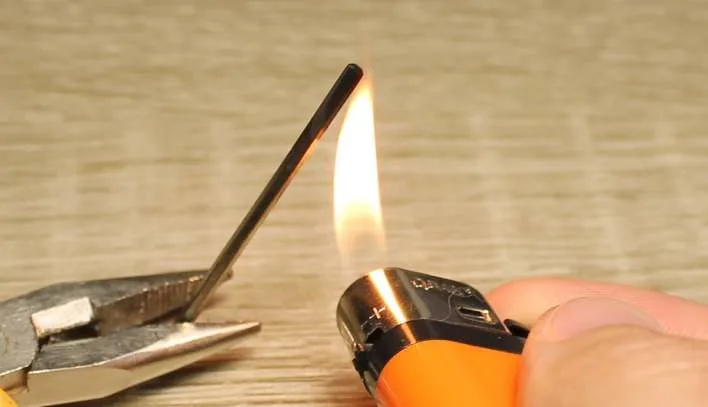

2. Затисніть шестигранний ключ плоскогубцями та нагрівайте його кінець приблизно 10 секунд. Будьте обережні, щоб уникнути опіків.

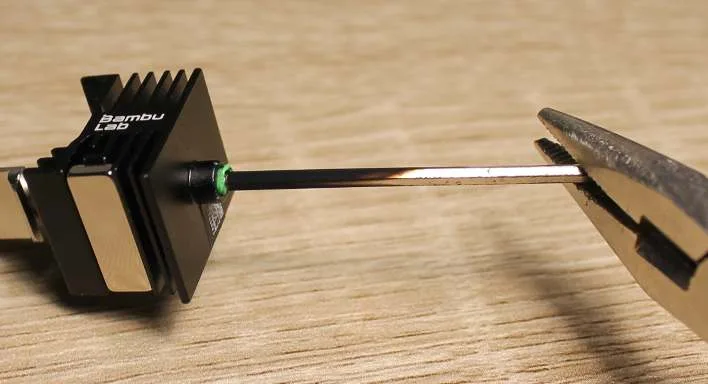

3. Швидко вставте шестигранний ключ у хотенд через холодну зону, як показано нижче, і залиште його на 30 секунд.

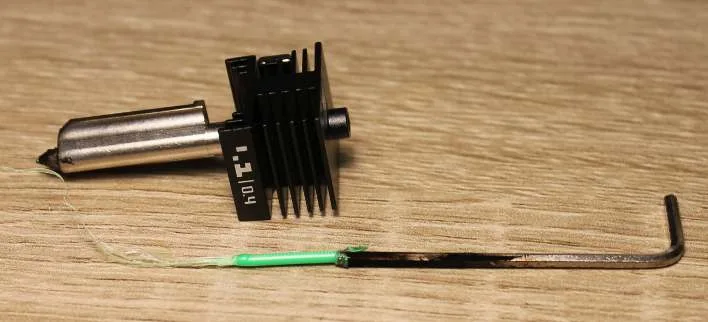

4. Нагрівайте кінчик сопла запальничкою приблизно 20 секунд. Повільно витягніть шестигранний ключ, щоб видалити філамент і засмічення зсередини хотенда.

5. Після завершення встановіть хотенд назад.

10.3 Послаблений ремінь

Інструмент: шестигранний ключ H2.0

Після тривалого використання ремінь принтера, також відомий як зубчастий ремінь, може зноситися чи послабитися, спричиняючи проблеми якості друку, наприклад друк кіл у вигляді овалів, або повідомлення про помилки HMS. У такому разі обслужіть і натягніть ремінь.

10.3.1 Натяг ременя XY

1. Послабте 4 натяжні гвинти на 1–2 оберти.

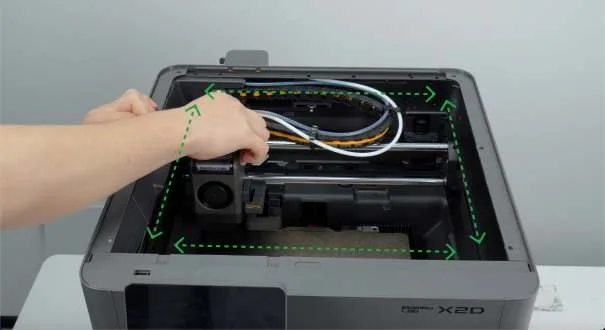

2. Пересуньте друкувальну голову за годинниковою стрілкою та проти неї вздовж рами принтера протягом 3–5 циклів.
3. Знову затягніть 4 гвинти.

10.3.2 Натяг ременя Z

1. Зніміть верхню кришку принтера та покладіть принтер на бік.
2. Послабте натяжний гвинт на 1–2 оберти.

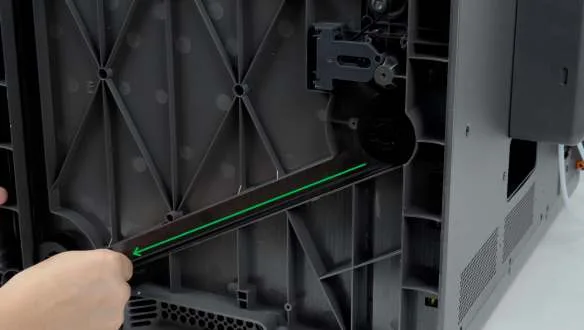

3. Протягніть ремінь осі Z через 3–5 циклів і переконайтеся, що він рухається плавно.
4. Знову затягніть гвинт.
5. Після цих кроків поставте принтер назад на стійку рівну поверхню та встановіть верхню кришку.
