Неисправности принтера и их устранение

10.1 Устранение засоров печатающей головки

Если во время печати возникают ошибки, такие как «перегрузка двигателя экструдера» или «печать по воздуху», либо печатающая головка перемещается нормально, но из сопла не выходит филамент или его выходит мало, значит, засорился основной экструдер внутри печатающей головки или хотэнд. Для устранения неисправности выполните описанные ниже действия.

Первичная проверка: выгрузка филамента

1. На главном экране принтера нажмите Стоп, чтобы завершить задание печати.
2. На странице филамента выберите филамент, загруженный в основное сопло, и нажмите Выгрузить.

Дополнительная проверка: ручная экструзия

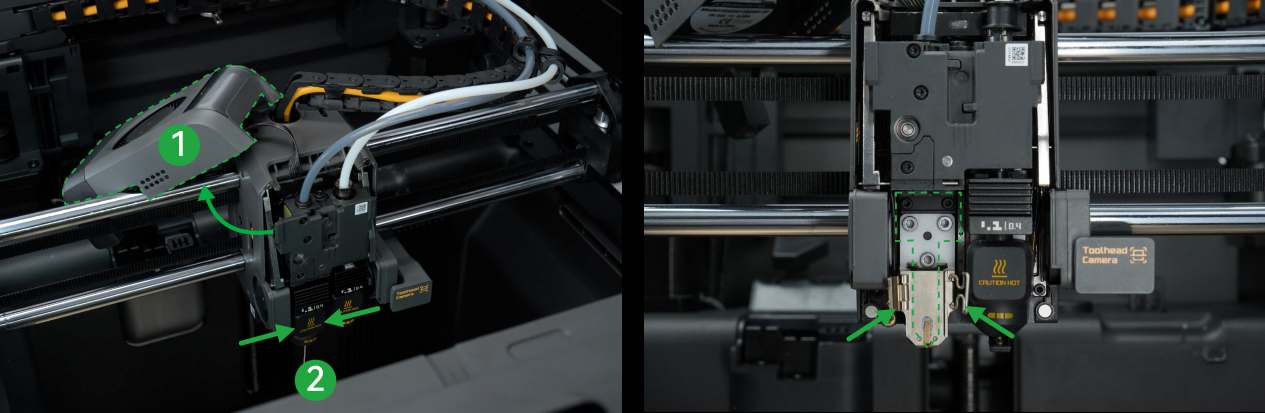

3. Снимите переднюю крышку печатающей головки, силиконовый носок и хотэнд.

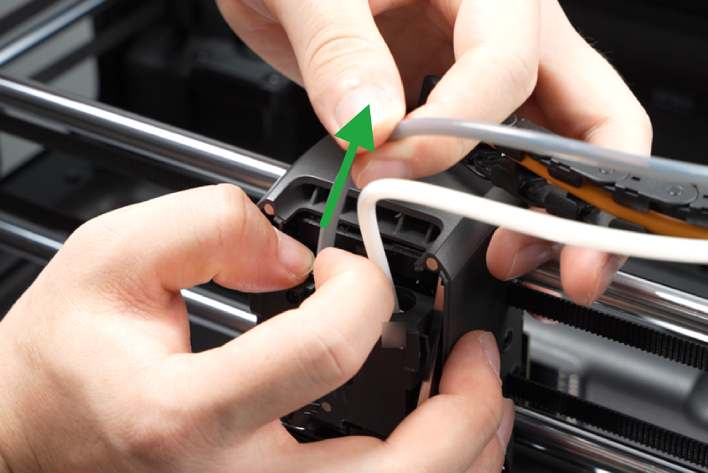

4. Нажмите на чёрное наружное кольцо входного отверстия филамента печатающей головки и извлеките трубку PTFE.

5. Вставьте отрезок нового филамента во входное отверстие филамента печатающей головки. На экране принтера перейдите в раздел Сопло и экструдер, нажмите Экструзия и понаблюдайте за выдавливанием.

Метод прочистки

• Очистка экструдера — сложная процедура. Посетите Bambu Lab Wiki и найдите «X2D main extruder clog», чтобы получить подробные инструкции по разборке и очистке.
• Дальнейшие действия описаны в разделе Прочистка хотэнда.

10.2 Прочистка хотэнда

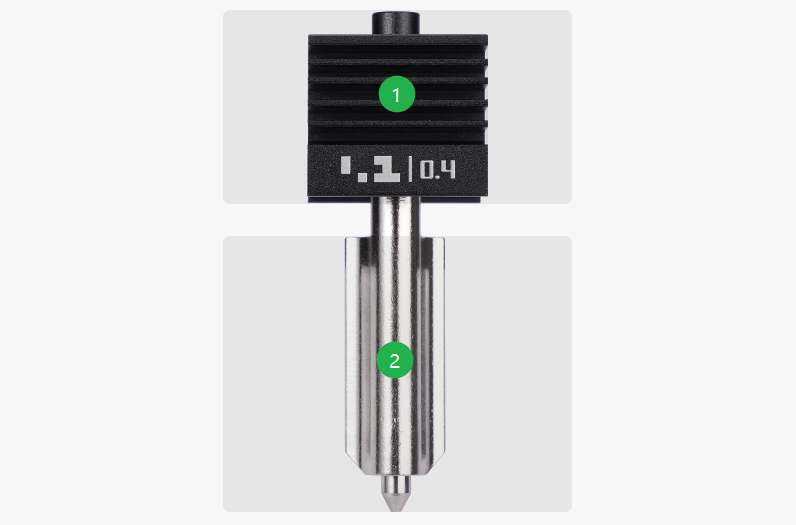

Засоры хотэнда обычно возникают в холодной зоне хотэнда (①) или в сопле (②). Они могут проявляться в виде сообщений об ошибке засора на принтере или в виде явной недоэкструзии на отпечатках, например пропусков или расслоения слоёв.

Перед прочисткой определите, где находится засор:

1. На странице филамента выберите соответствующий филамент, затем нажмите Выгрузить. Если появится ошибка, проигнорируйте её.
2. Снимите хотэнд.
3. Проверьте, не разбух ли и не застрял ли филамент у входного отверстия хотэнда.
4. Если филамент застрял во входном отверстии, извлеките его шестигранным ключом. Если филамент не застрял, установите хотэнд обратно на печатающую головку и следуйте перечисленным выше методам прочистки сопла.

10.2.1 Прочистка ручной экструзией

Нагрейте сопло до более высокой температуры и выдавите филамент, чтобы устранить засор за счёт увеличения потока филамента.

1. На экране принтера выберите Сопло и экструдер, затем выберите засорённое сопло.
2. Установите температуру сопла немного выше среднего значения, затем нажмите Подтвердить, чтобы начать нагрев.

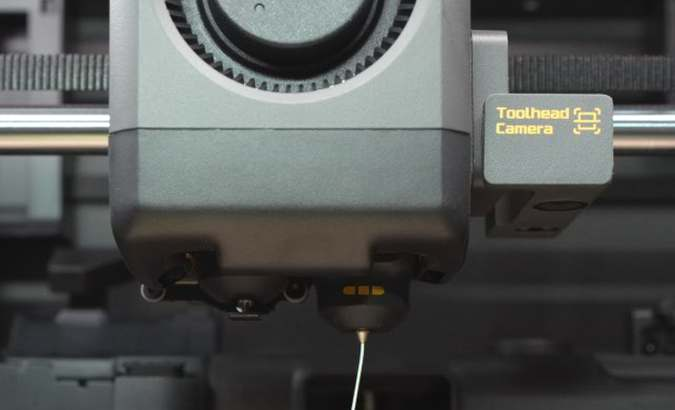

3. После нагрева сопла нажмите Экструзия, чтобы выдавить филамент, и проверьте, выходит ли из сопла расплавленный филамент.

Если филамент не выдавливается нормально или выдавленный филамент слишком тонкий и хрупкий, перейдите к следующему шагу — см. Прочистка прочистной иглой.

10.2.2 Прочистка прочистной иглой

Нагрейте сопло до более высокой температуры, затем прочистите сопло снизу вверх прочистной иглой с тонким кончиком. Это поможет расплавленному филаменту внутри сопла беспрепятственно выдавливаться.

Инструменты: термостойкие перчатки, прочистная игла (входит в комплект инструментов).

1. На экране принтера нажмите Сопло и экструдер, чтобы выбрать сопло, которое нужно прочистить.
2. Установите температуру сопла немного выше среднего значения и нажмите Подтвердить, чтобы начать нагрев.

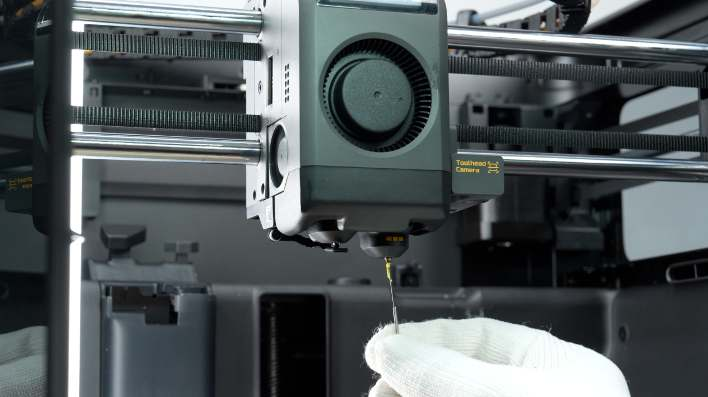

3. После нагрева сопла вставьте прочистную иглу и несколько раз подвигайте ею вверх-вниз.

После этого нажмите Экструзия, чтобы выдавить филамент. Если филамент не выдавливается нормально или выдавленный филамент слишком тонкий или легко рвётся, перейдите к следующему шагу — см. Прочистка холодной протяжкой.

10.2.3 Прочистка холодной протяжкой

Холодная протяжка — распространённый метод обслуживания сопла. В ходе процедуры сопло нагревается для размягчения филамента, а затем филамент вытягивается после того, как он остынет и частично затвердеет. Повторите холодную протяжку несколько раз, чтобы лучше удалить засоры и остатки внутри сопла.

Из-за различий в конструкции двух хотэндов принтера процедура холодной протяжки немного отличается. На сенсорном экране принтера перейдите в раздел Набор инструментов › Обслуживание сопла холодной протяжкой и следуйте инструкциям на экране.

Инструмент: филамент того же типа, что и остаточный филамент, но другого цвета.

Холодная протяжка основного хотэнда

1. Выберите сопло и филамент.
2. Нажмите на наружное кольцо входного отверстия филамента и извлеките трубку PTFE, подсоединённую к входному отверстию филамента печатающей головки основного хотэнда.
3. Вставьте филамент. Принтер автоматически выполнит процедуру холодной протяжки.

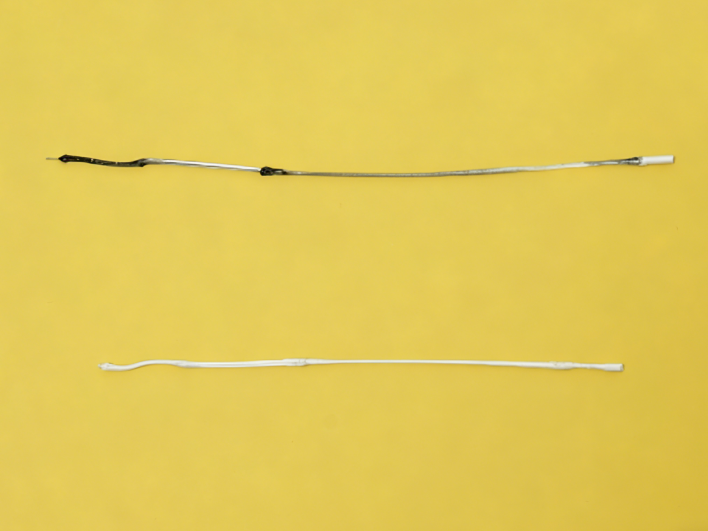

4. Медленно вытяните филамент и осмотрите его кончик на наличие остатков, чтобы решить, нужно ли повторить процедуру.
5. После завершения холодной протяжки установите трубку PTFE обратно на печатающую головку.

Холодная протяжка вспомогательного хотэнда

1. Выберите сопло и филамент.
2. Нажмите на наружное кольцо кронштейна трубки PTFE вспомогательного экструдера, чтобы извлечь трубку PTFE.
3. Вставьте филамент. Принтер автоматически выполнит процедуру холодной протяжки.
4. Медленно вытяните филамент и осмотрите его кончик на наличие остатков, чтобы решить, нужно ли повторить процедуру.
5. После завершения холодной протяжки подсоедините трубку PTFE обратно.

10.2.4 Прочистка шестигранным ключом

Если разбухший филамент застрял внутри хотэнда и его невозможно выдавить или вытянуть, вставьте в филамент нагретый шестигранный ключ, чтобы размягчить филамент и дать ему обвиться вокруг ключа, а затем вытяните их вместе.

Инструменты: термостойкие перчатки, шестигранный ключ H1.5, плоскогубцы, зажигалка.

1. Снимите хотэнд.

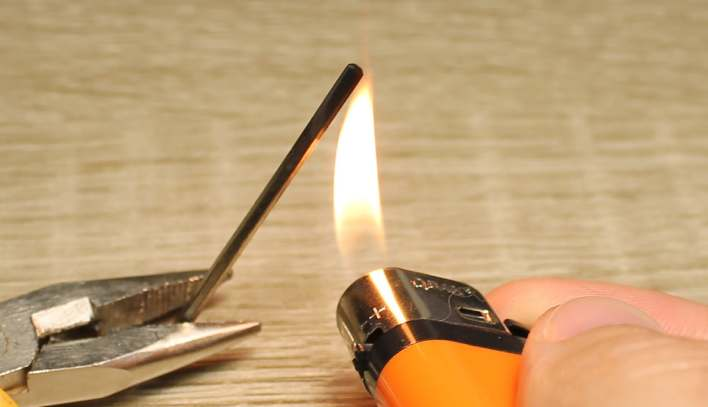

2. Удерживая шестигранный ключ плоскогубцами, нагревайте его кончик около 10 секунд. Будьте осторожны, чтобы не обжечься.

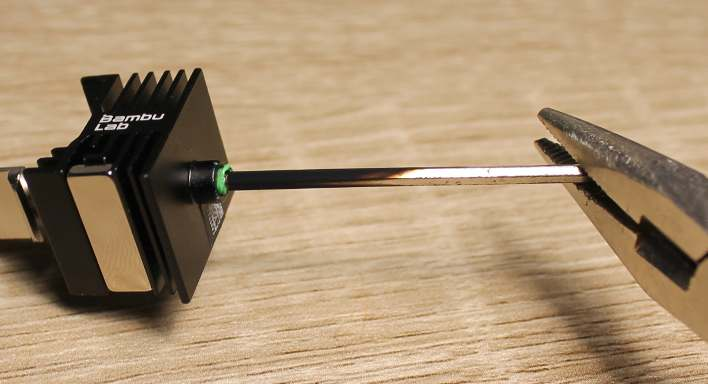

3. Быстро вставьте шестигранный ключ в хотэнд через холодную зону, как показано ниже, и оставьте его на 30 секунд.

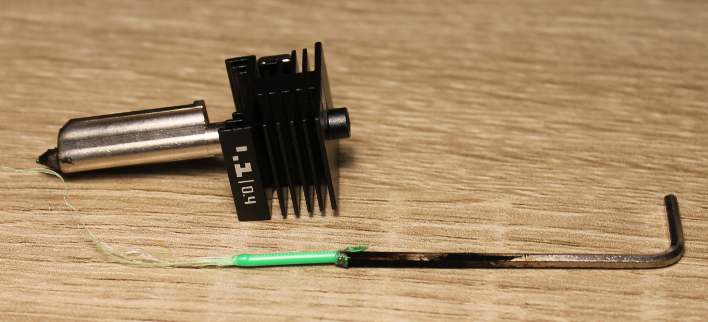

4. Нагревайте кончик сопла зажигалкой около 20 секунд. Медленно вытяните шестигранный ключ, чтобы удалить филамент и засор из хотэнда.

5. По завершении установите хотэнд обратно.

10.3 Ослабленный ремень

Инструмент: шестигранный ключ H2.0

После длительной эксплуатации ремень принтера, также называемый зубчатым ремнём, может износиться или ослабнуть, вызывая проблемы качества печати, например когда окружности печатаются как овалы, или сообщения об ошибках HMS. В этом случае выполните обслуживание и натяжение ремня.

10.3.1 Натяжение ремня XY

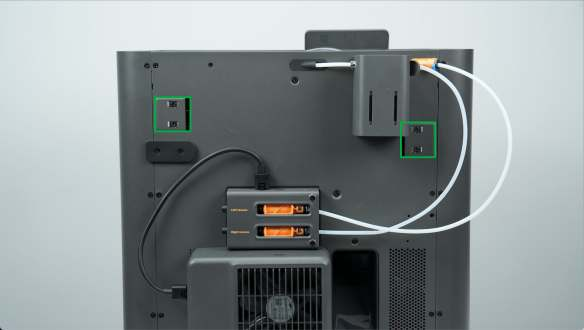

1. Ослабьте 4 натяжных винта на 1–2 оборота.

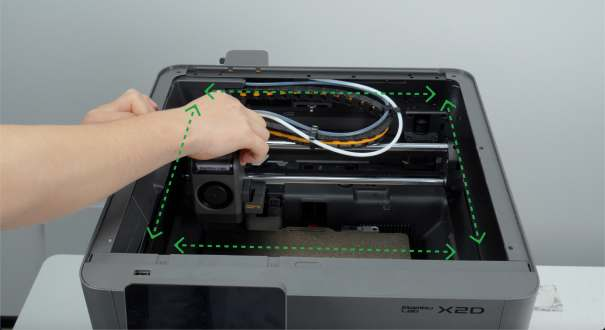

2. Переместите печатающую головку по и против часовой стрелки вдоль рамы принтера на 3–5 циклов.
3. Затяните обратно 4 винта.

10.3.2 Натяжение ремня Z

1. Снимите верхнюю крышку принтера и положите принтер на бок.

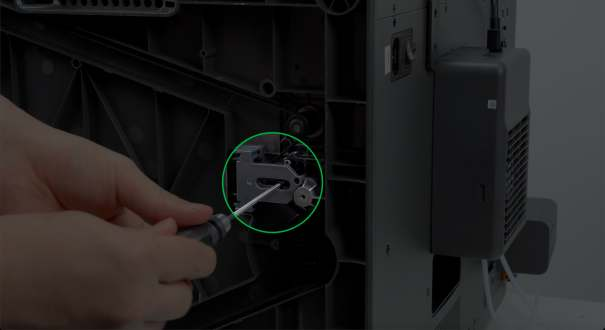

2. Ослабьте натяжной винт на 1–2 оборота.

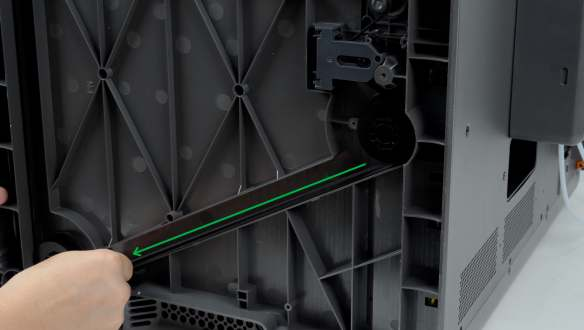

3. Протяните ремень оси Z на 3–5 циклов и убедитесь, что он движется плавно.
4. Затяните винт обратно.
5. После этих шагов установите принтер обратно на устойчивую ровную поверхность и установите верхнюю крышку.
