Сборка и быстрый старт

Это руководство объединяет краткие руководства по быстрому старту для базового принтера Bambu Lab X2D и комплекта X2D AMS Combo в один документ. Комплект AMS Combo включает те же шаги, что и обычный X2D, плюс несколько дополнительных шагов, относящихся к AMS 2 Pro. Шаги, отмеченные значком «Только для AMS Combo», относятся исключительно к комплекту X2D AMS Combo — если у вас базовый X2D, их можно пропустить.

1. Прочтите перед использованием

Для обеспечения безопасности и оптимальной эффективности следуйте следующим рекомендациям:

• Убедитесь, что рабочее напряжение принтера соответствует указанным требованиям, чтобы избежать повреждений или угрозы безопасности. Это можно проверить на этикетке рядом с гнездом питания. См. раздел “Технические характеристики принтера” для получения подробной информации.
• Регулярное техническое обслуживание необходимо для бесперебойной работы сложных механизмов принтера. Для получения рекомендаций смотрите раздел “Регулярное обслуживание”.
• Для достижения наилучших результатов мы рекомендуем использовать филаменты Bambu, которые были протестированы на совместимость, безопасность и стабильность с данным продуктом.

• AMS 2 Pro поддерживает катушки шириной от 50 до 68 мм и диаметром от 197 до 202 мм. Рекомендуется использовать пластиковые катушки.
• Вы можете использовать функцию сушки AMS 2 Pro, подключив его к принтеру только с помощью 6-контактного кабеля. Если вам необходимо сушить филаменты в нескольких устройствах AMS 2 Pro, вам необходимо приобрести официальные адаптеры питания Bambu Lab для питания функции сушки других AMS 2 Pro.
• Во время сушки филамента система AMS 2 Pro удаляет влагу посредством циркуляции внешнего воздуха через воздухозаборники. Пожалуйста, убедитесь, что воздухозаборник и вентиляционные отверстия не заблокированы, чтобы обеспечить максимальную эффективность сушки.

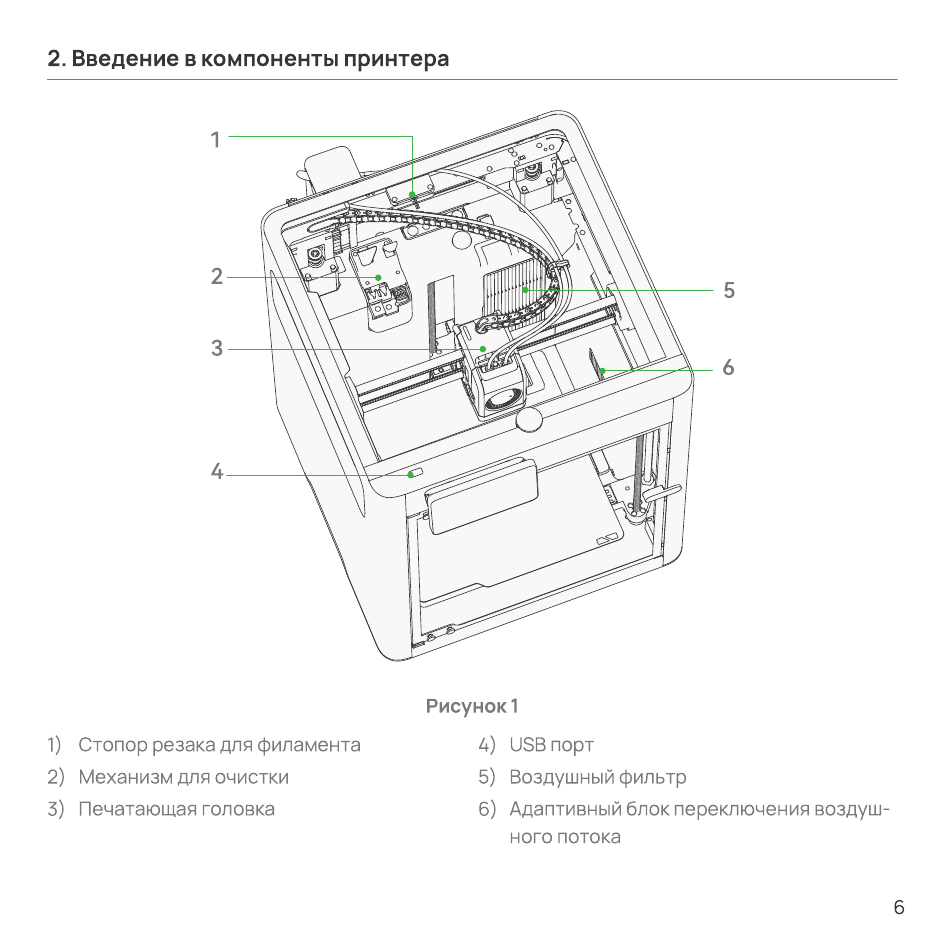

2. Введение в компоненты принтера

1. Стопор резака для филамента
2. Механизм для очистки
3. Печатающая головка
4. USB порт
5. Воздушный фильтр
6. Адаптивный блок переключения воздушного потока

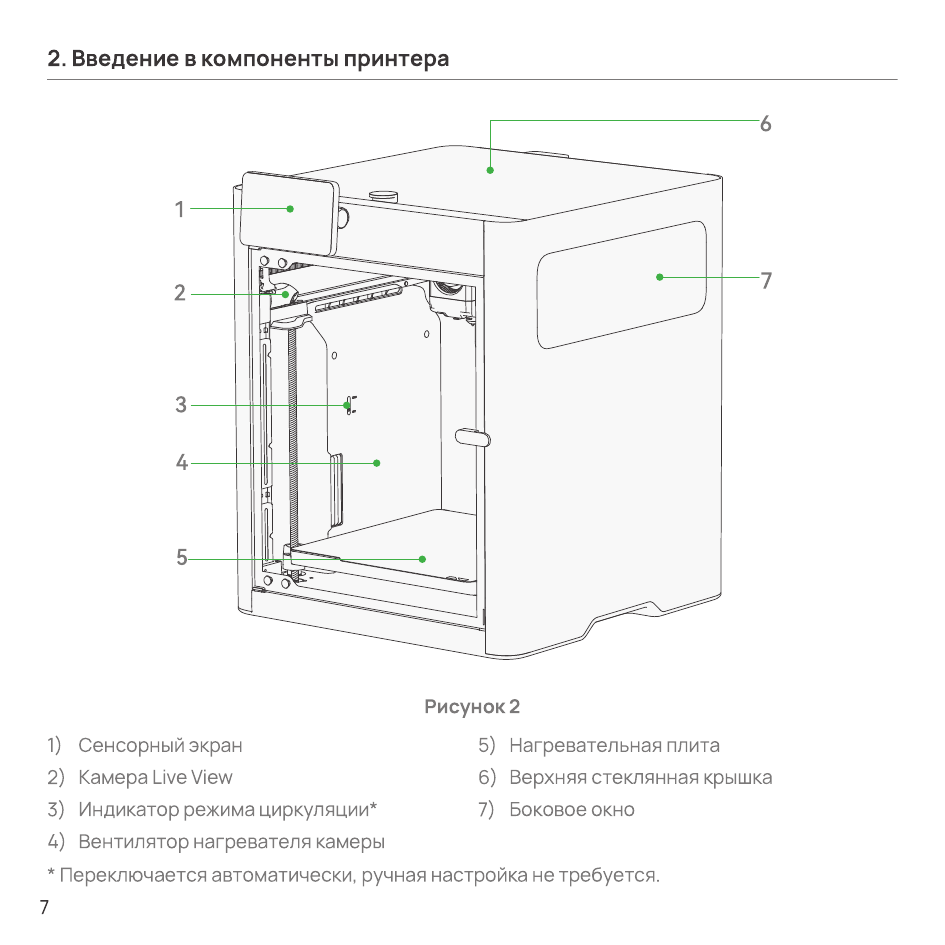

1. Сенсорный экран
2. Камера Live View
3. Индикатор режима циркуляции*
4. Вентилятор нагревателя камеры
5. Нагревательная плита
6. Верхняя стеклянная крышка
7. Боковое окно

* Переключается автоматически, ручная настройка не требуется.

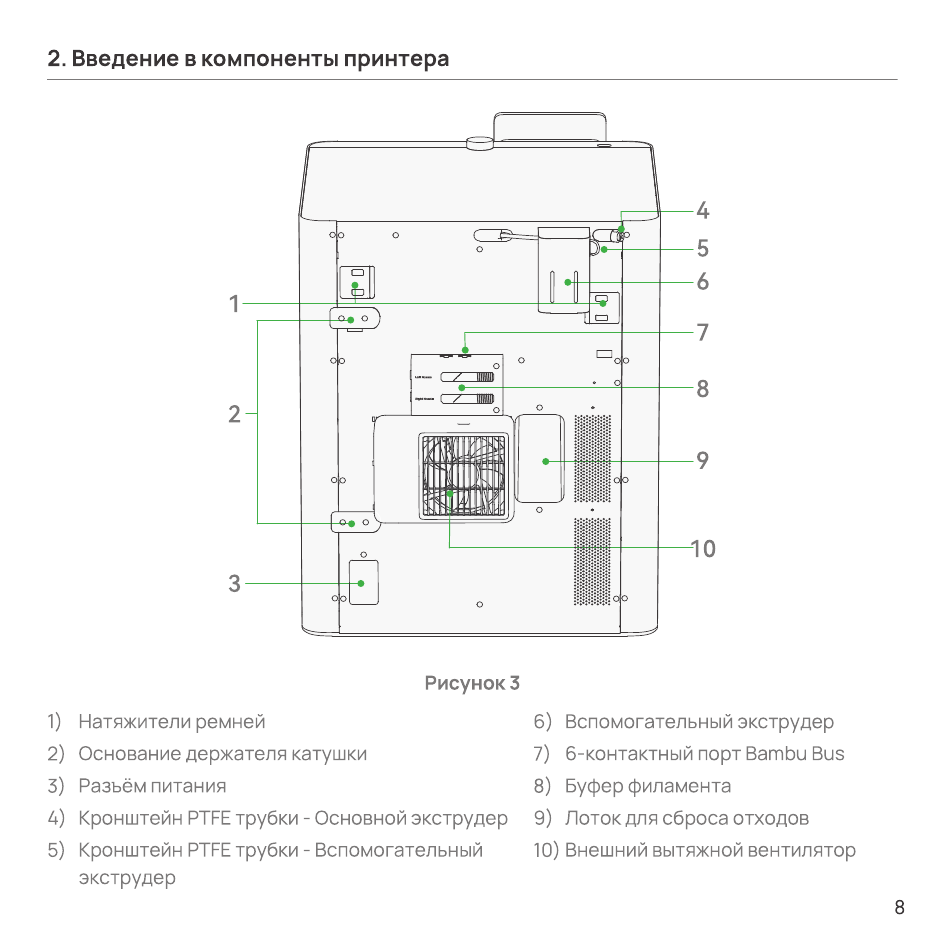

1. Натяжители ремней
2. Основание держателя катушки
3. Разъём питания
4. Кронштейн PTFE трубки — Основной экструдер
5. Кронштейн PTFE трубки — Вспомогательный экструдер
6. Вспомогательный экструдер
7. 6-контактный порт Bambu Bus
8. Буфер филамента
9. Лоток для сброса отходов
10. Внешний вытяжной вентилятор

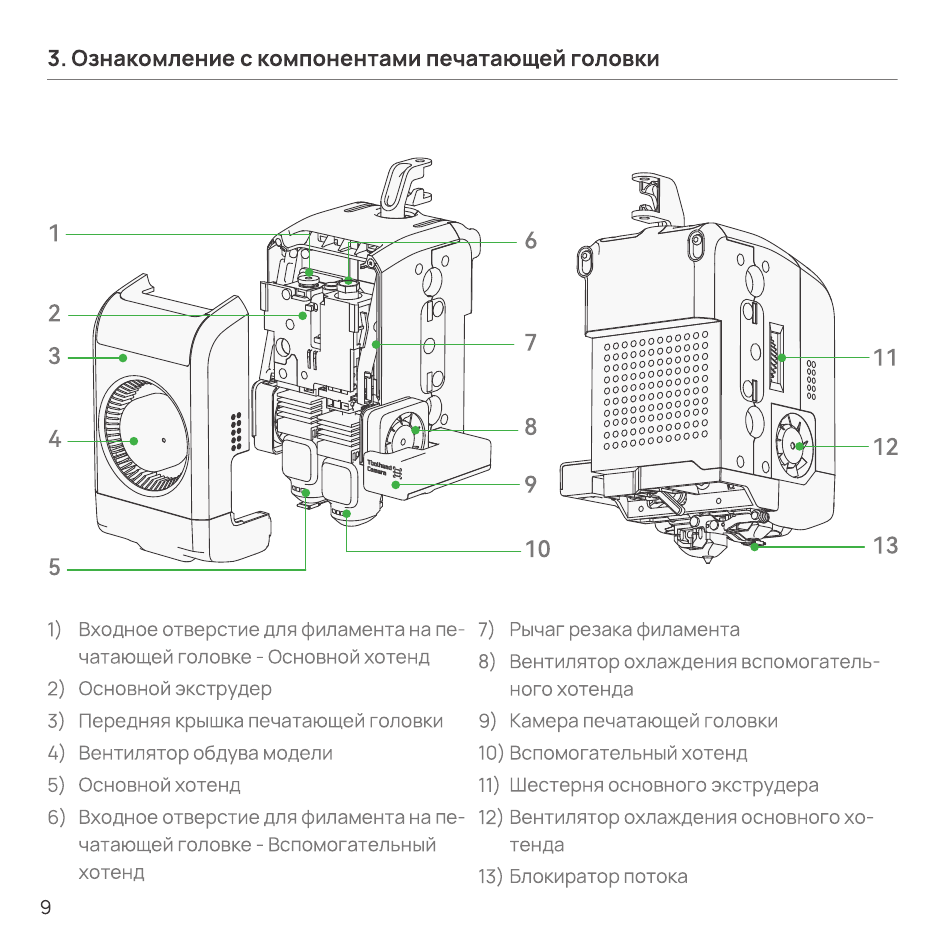

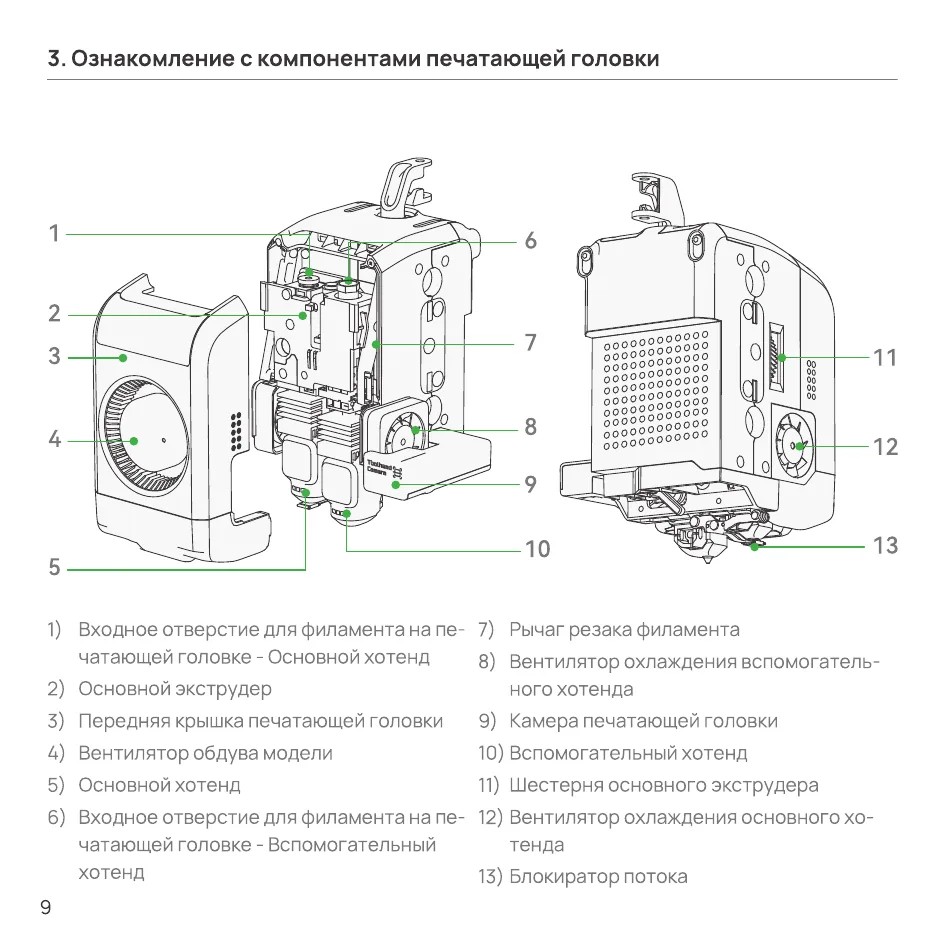

3. Ознакомление с компонентами печатающей головки

1. Входное отверстие для филамента на печатающей головке — Основной хотенд
2. Основной экструдер
3. Передняя крышка печатающей головки
4. Вентилятор обдува модели
5. Основной хотенд
6. Входное отверстие для филамента на печатающей головке — Вспомогательный хотенд
7. Рычаг резака филамента
8. Вентилятор охлаждения вспомогательного хотенда
9. Камера печатающей головки
10. Вспомогательный хотенд
11. Шестерня основного экструдера
12. Вентилятор охлаждения основного хотенда
13. Блокиратор потока

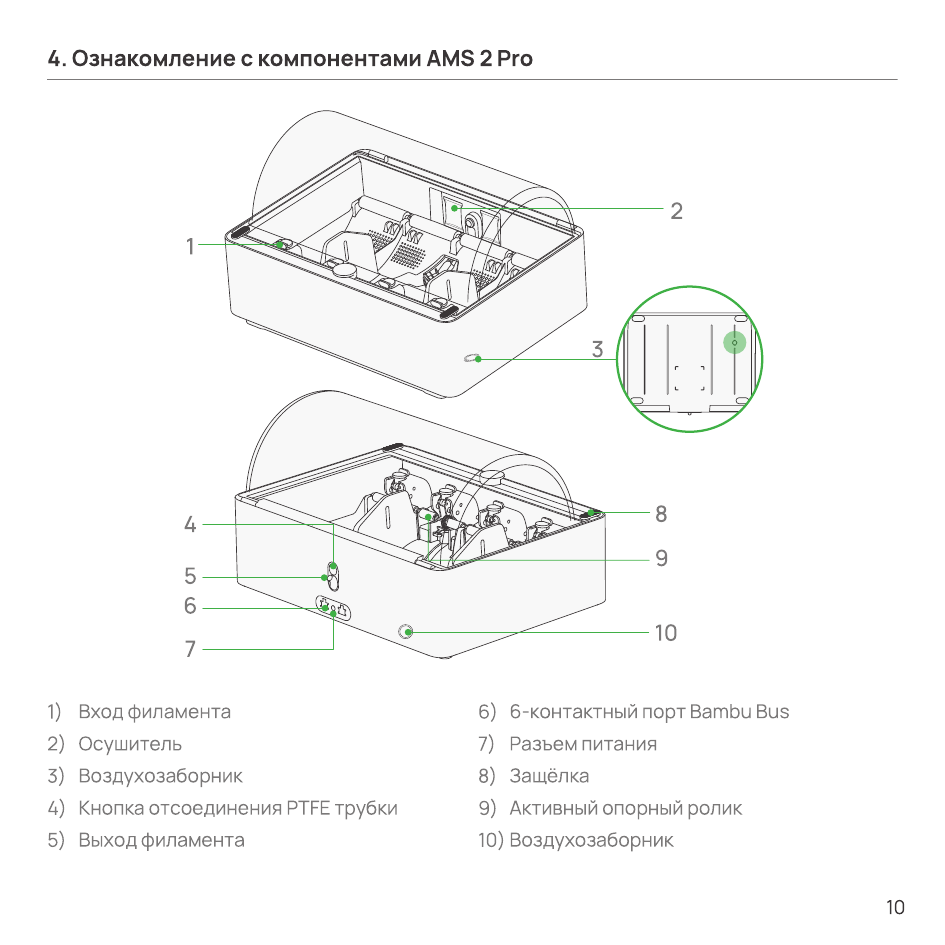

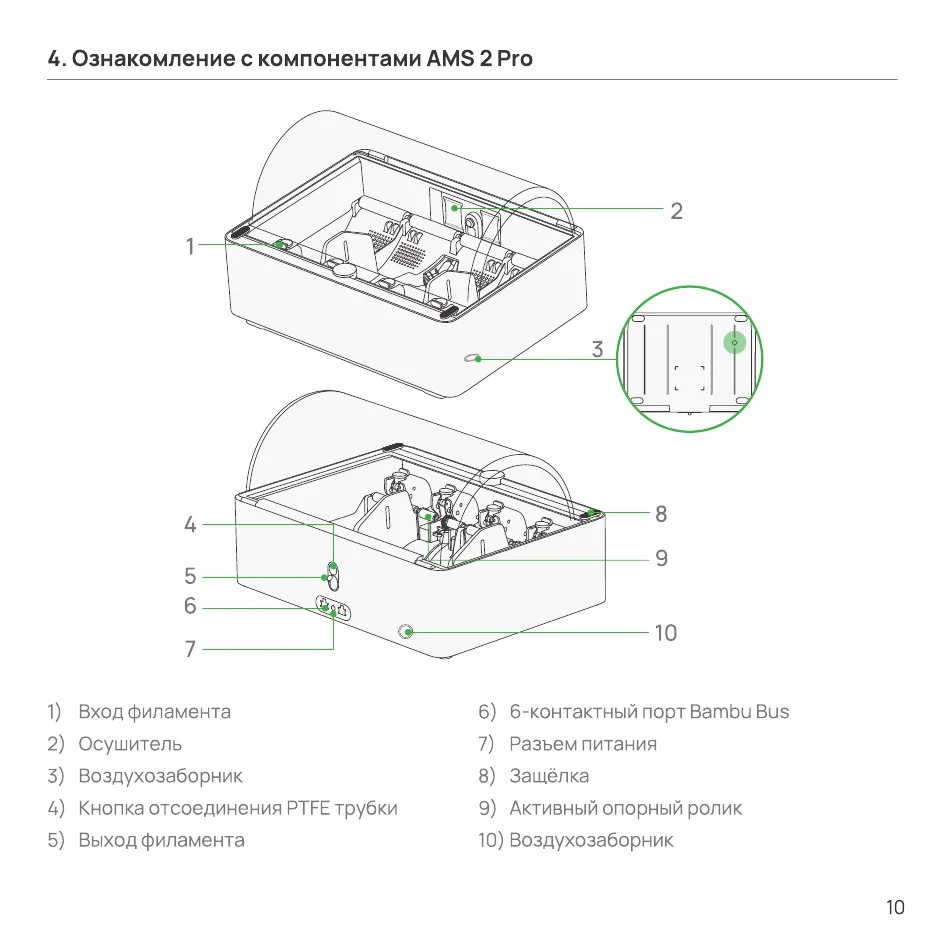

4. Ознакомление с компонентами AMS 2 Pro

Только для AMS Combo

1. Вход филамента
2. Осушитель
3. Воздухозаборник
4. Кнопка отсоединения PTFE трубки
5. Выход филамента
6. 6-контактный порт Bambu Bus
7. Разъем питания
8. Защёлка
9. Активный опорный ролик
10. Воздухозаборник

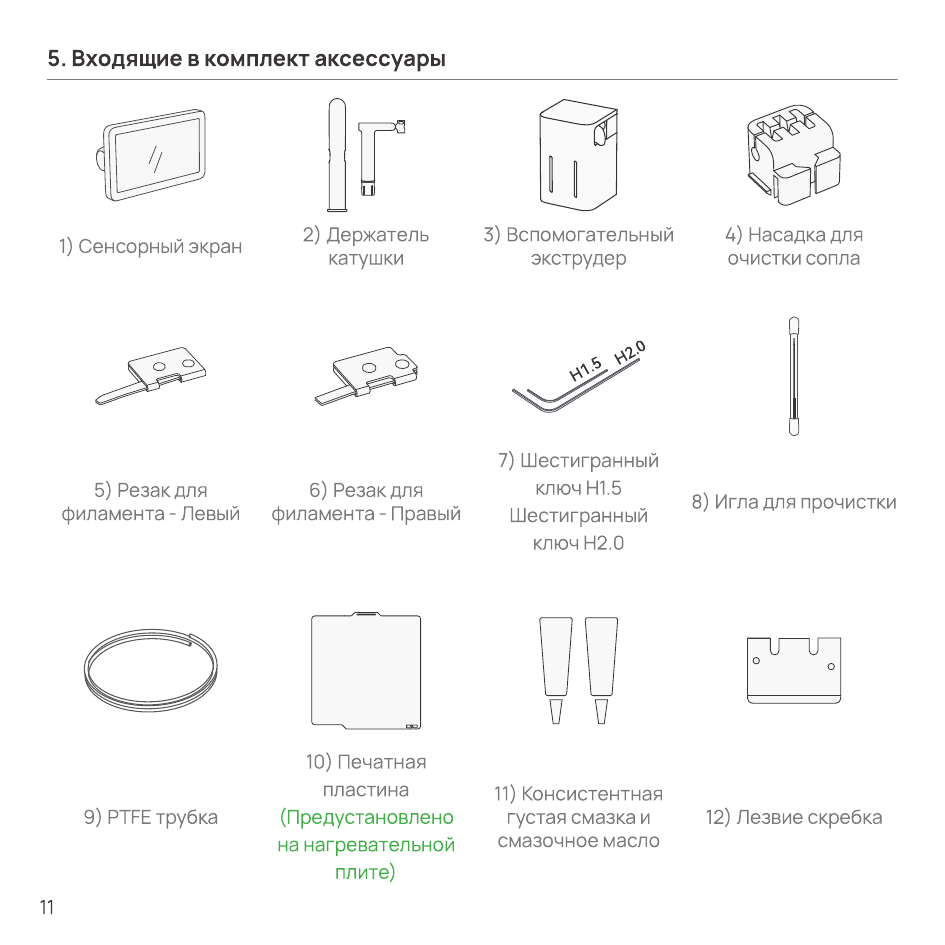

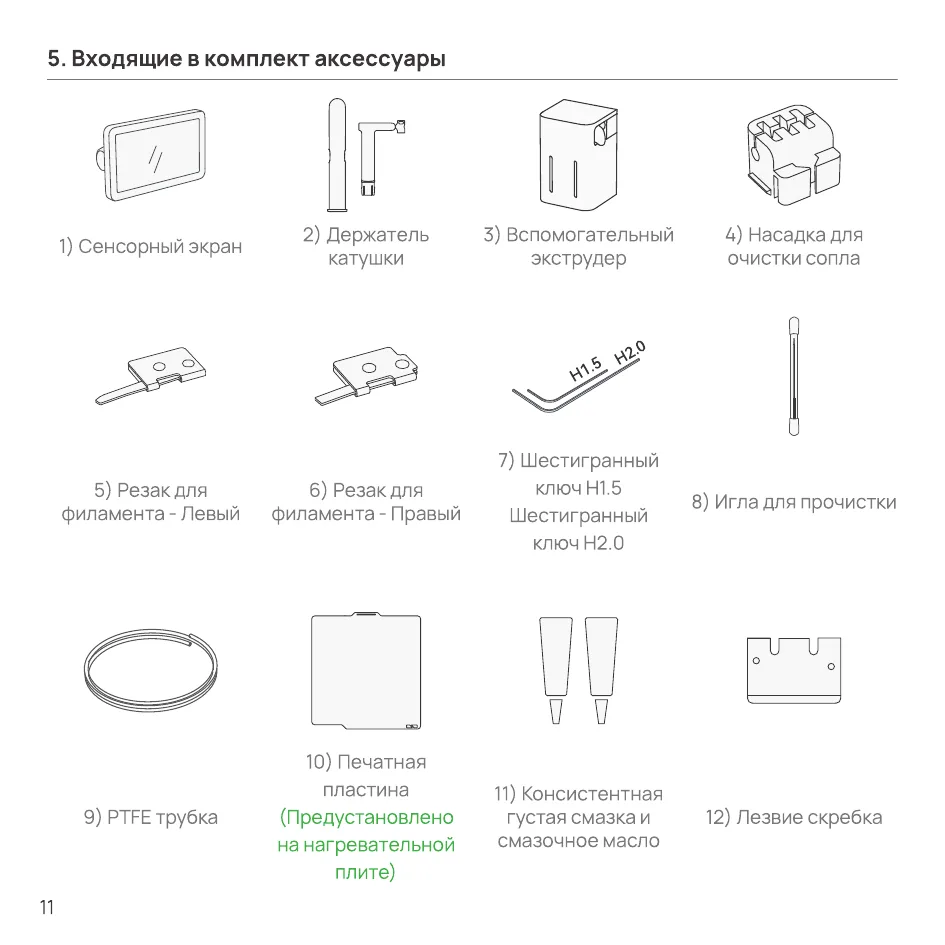

5. Входящие в комплект аксессуары

1. Сенсорный экран
2. Держатель катушки
3. Вспомогательный экструдер
4. Насадка для очистки сопла
5. Резак для филамента — Левый
6. Резак для филамента — Правый
7. Шестигранный ключ H1.5 / Шестигранный ключ H2.0
8. Игла для прочистки
9. PTFE трубка
10. Печатная пластина (Предустановлено на нагревательной плите)
11. Консистентная густая смазка и смазочное масло
12. Лезвие скребка

13. Силиконовый носок хотенда
14. Запасной хотенд
15. Блокиратор потока
16. Рожковый ключ
17. Шнур питания
18. Комплект внешнего вытяжного вентилятора
19. Стопорная гайка PTFE трубки
20. 6-контактный кабель Bambu Bus
21. Влагопоглотитель

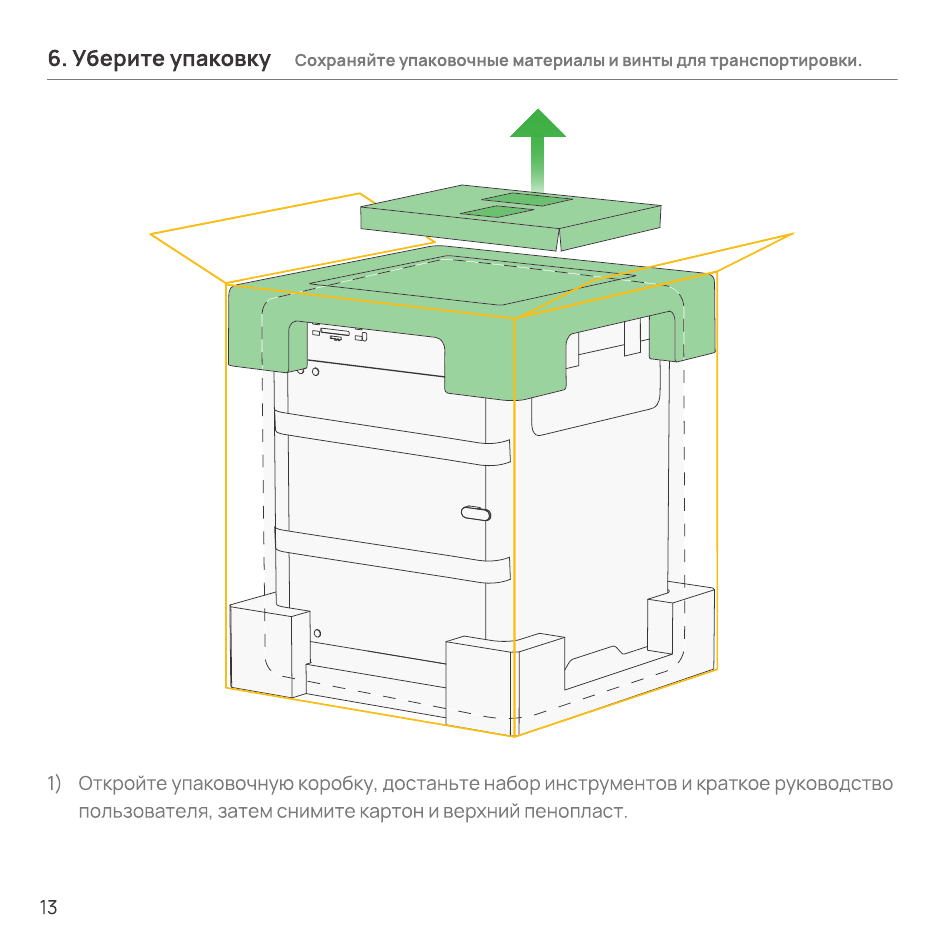

6. Уберите упаковку

Сохраняйте упаковочные материалы и винты для транспортировки.

1. Откройте упаковочную коробку, достаньте набор инструментов и краткое руководство пользователя, затем снимите картон и верхний пенопласт.

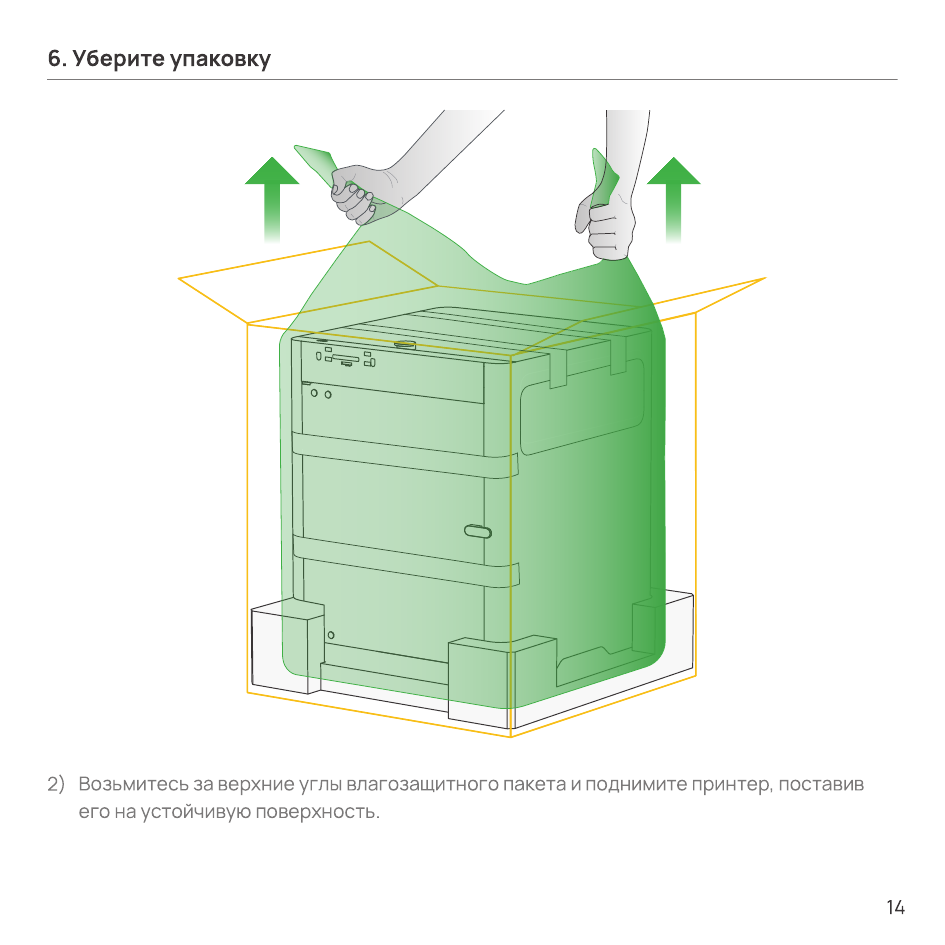

2. Возьмитесь за верхние углы влагозащитного пакета и поднимите принтер, поставив его на устойчивую поверхность.

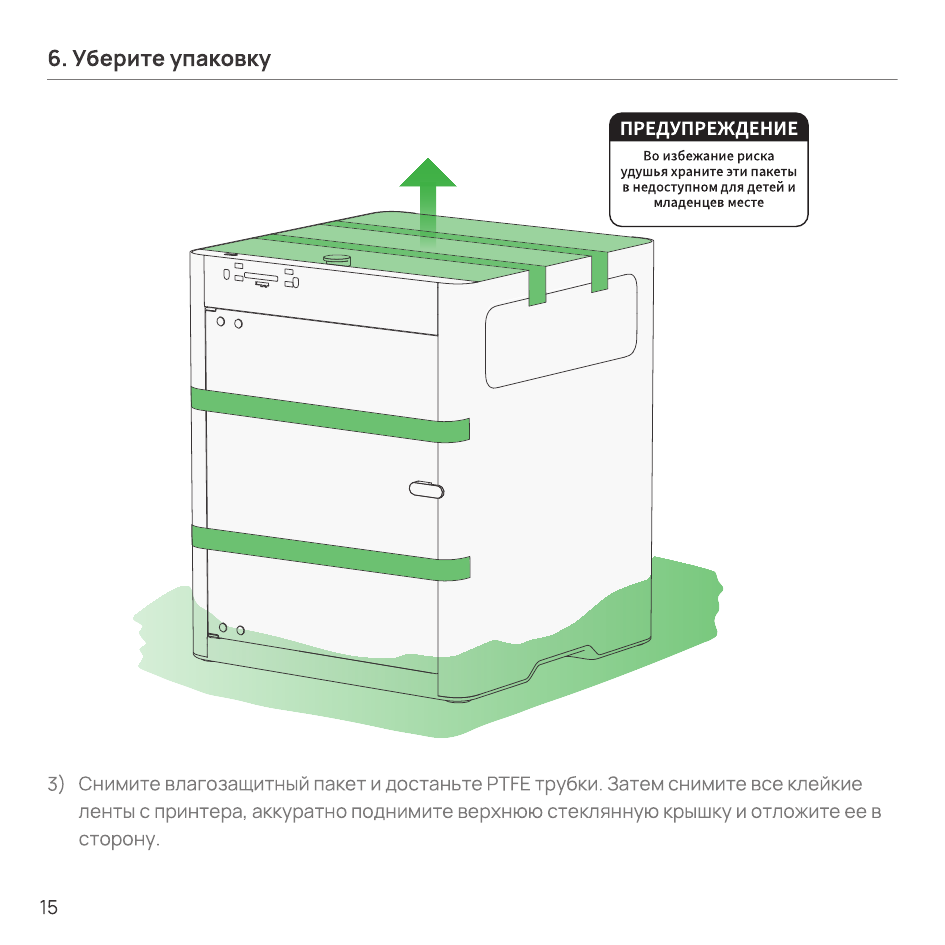

3. Снимите влагозащитный пакет и достаньте PTFE трубки. Затем снимите все клейкие ленты с принтера, аккуратно поднимите верхнюю стеклянную крышку и отложите ее в сторону.

7. Разблокировка AMS 2 Pro

Только для AMS Combo

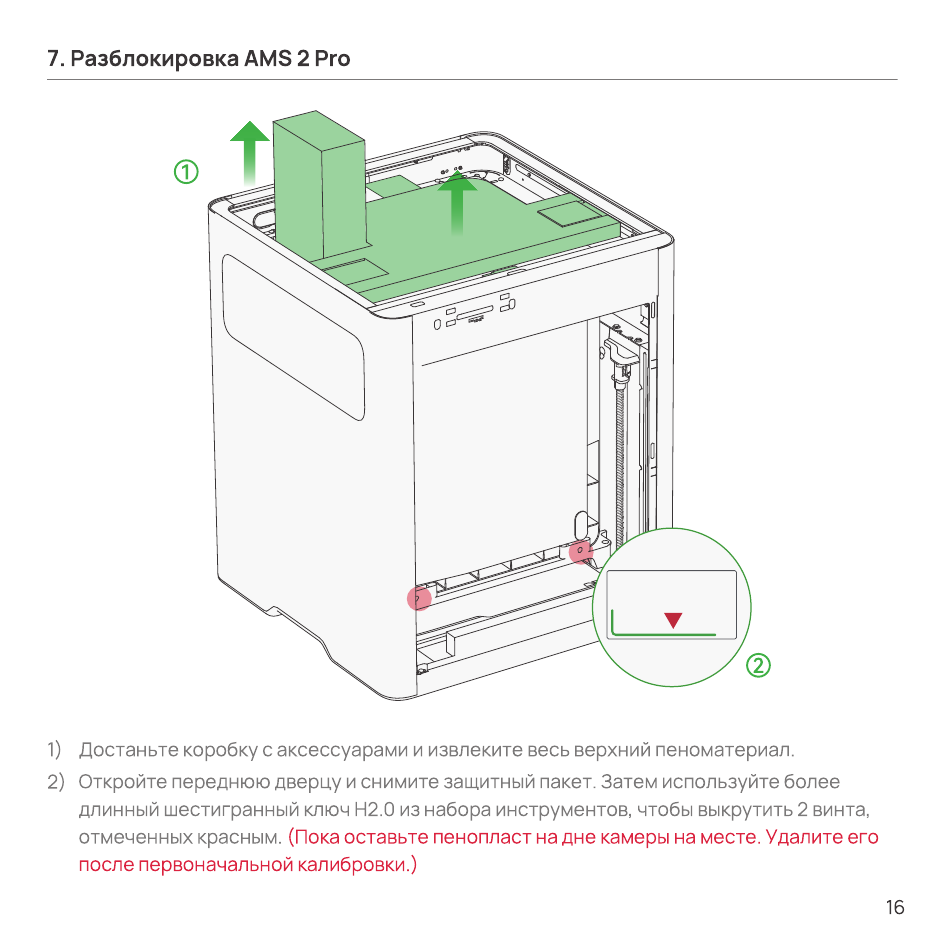

1. Достаньте коробку с аксессуарами и извлеките весь верхний пеноматериал.
2. Откройте переднюю дверцу и снимите защитный пакет. Затем используйте более длинный шестигранный ключ H2.0 из набора инструментов, чтобы выкрутить 2 винта, отмеченных красным.

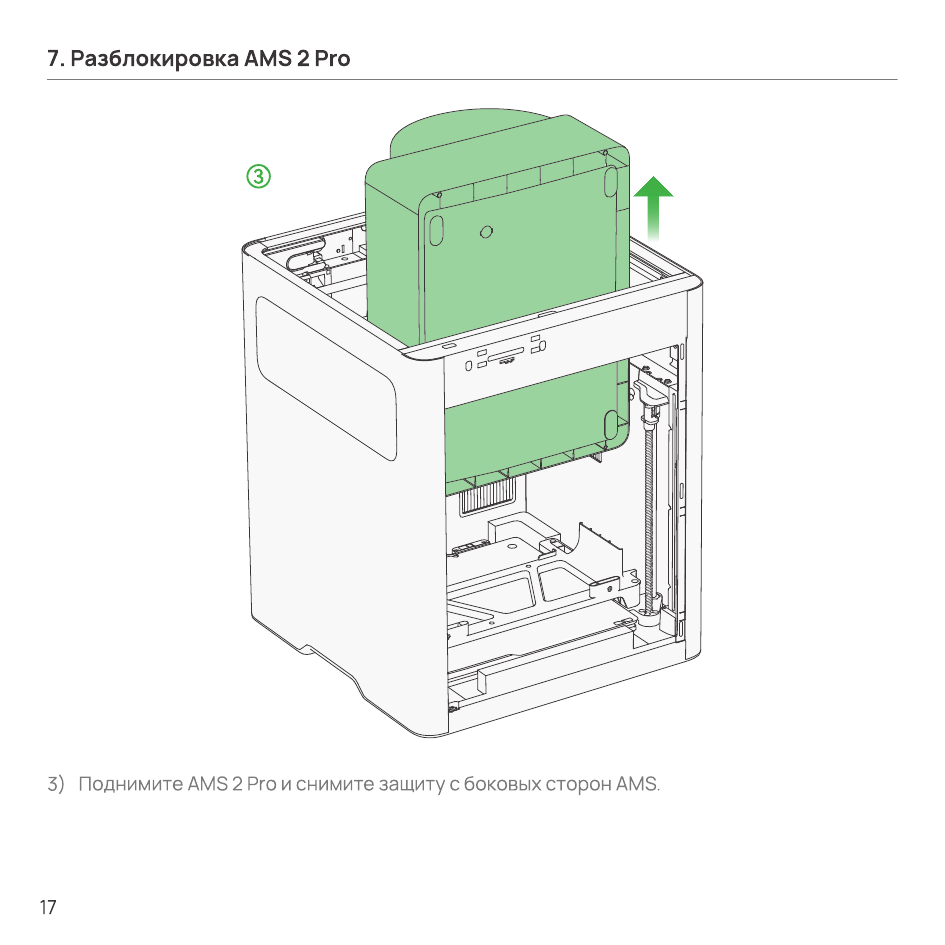

3. Поднимите AMS 2 Pro и снимите защиту с боковых сторон AMS.

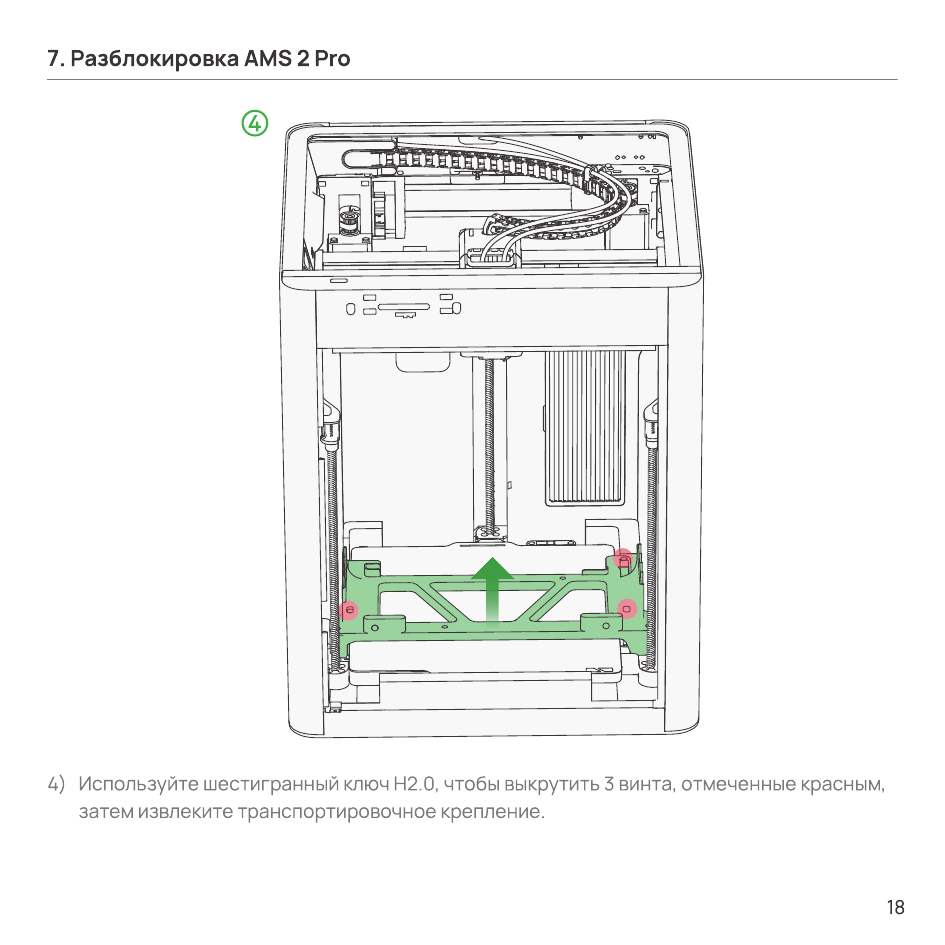

4. Используйте шестигранный ключ H2.0, чтобы выкрутить 3 винта, отмеченные красным, затем извлеките транспортировочное крепление.

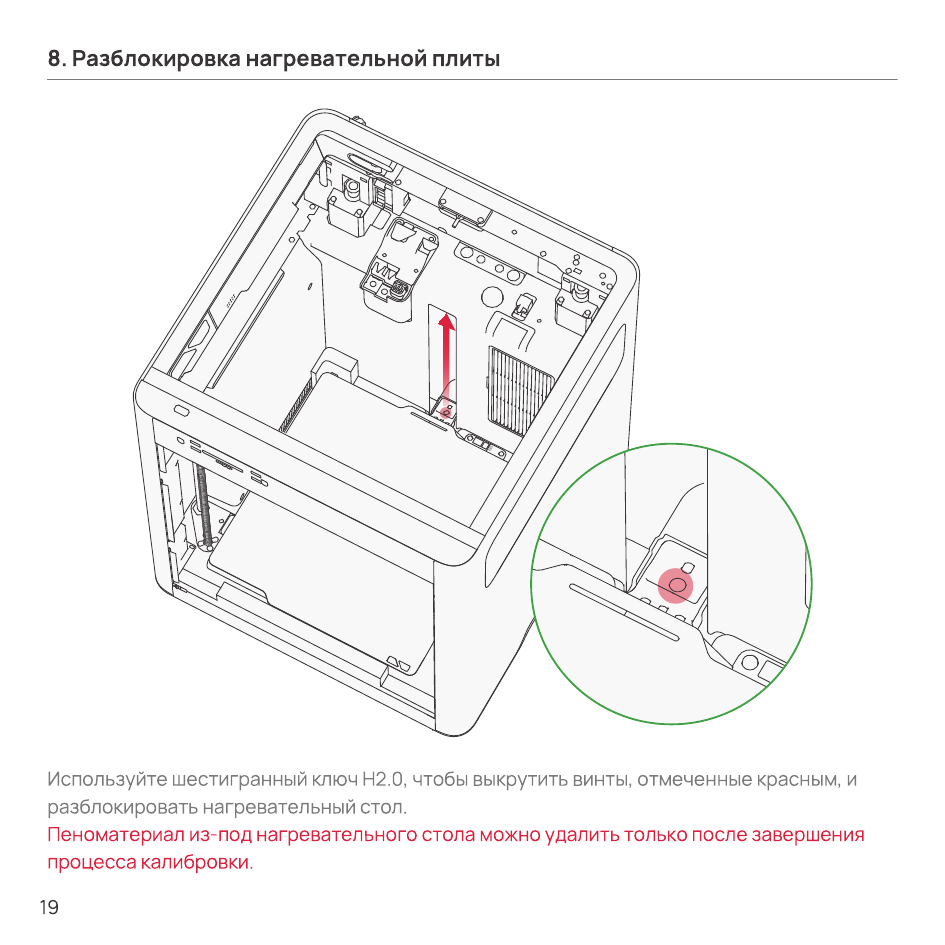

8. Разблокировка нагревательной плиты

Используйте шестигранный ключ H2.0, чтобы выкрутить винты, отмеченные красным, и разблокировать нагревательный стол.

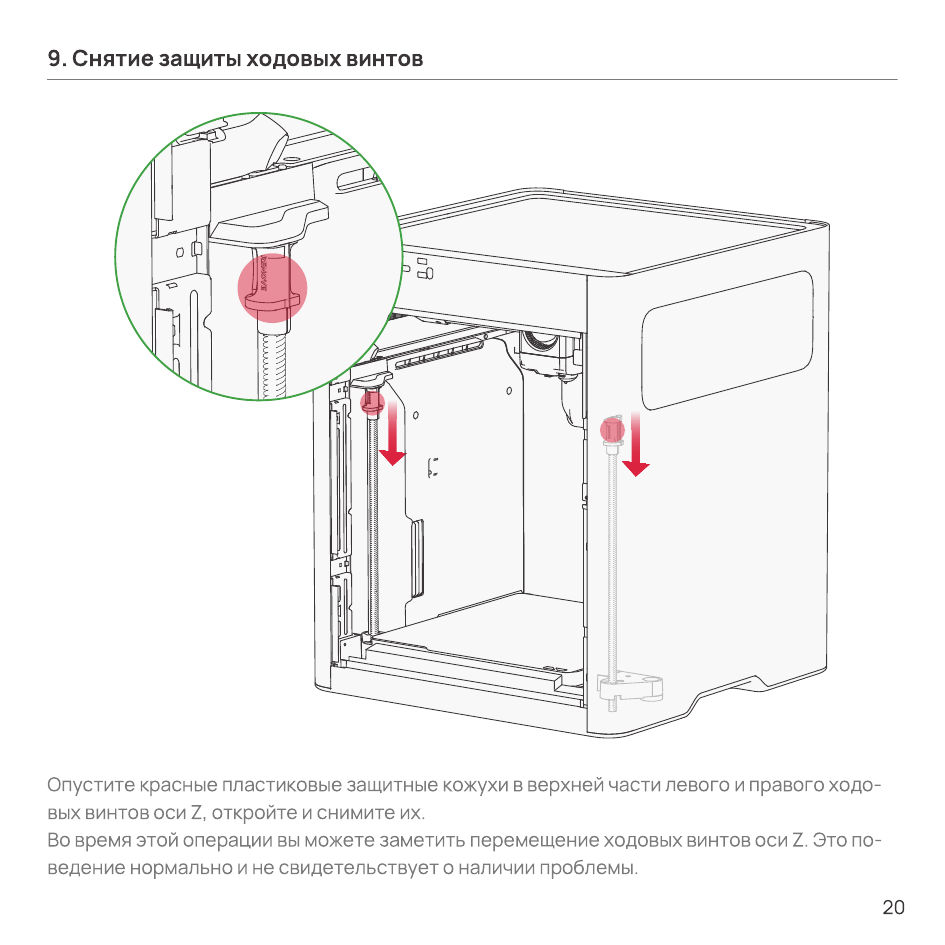

9. Снятие защиты ходовых винтов

Опустите красные пластиковые защитные кожухи в верхней части левого и правого ходовых винтов оси Z, откройте и снимите их.

Во время этой операции вы можете заметить перемещение ходовых винтов оси Z. Это поведение нормально и не свидетельствует о наличии проблемы.

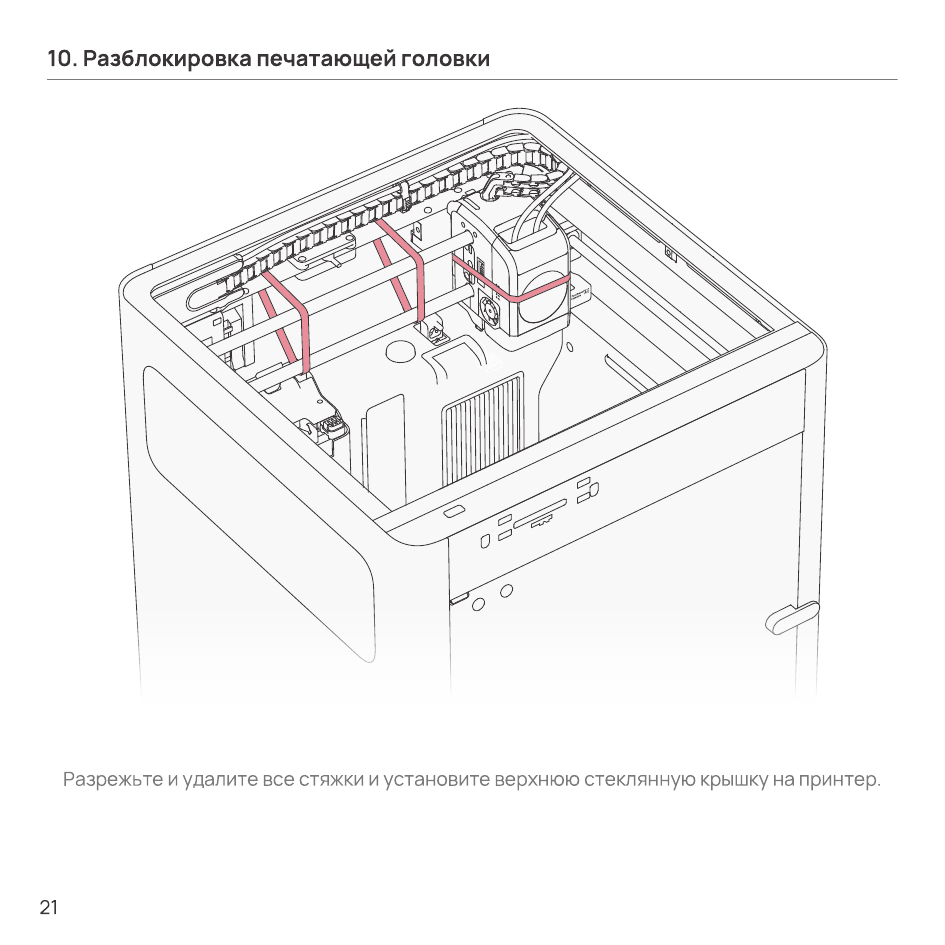

10. Разблокировка печатающей головки

Разрежьте и удалите все стяжки и установите верхнюю стеклянную крышку на принтер.

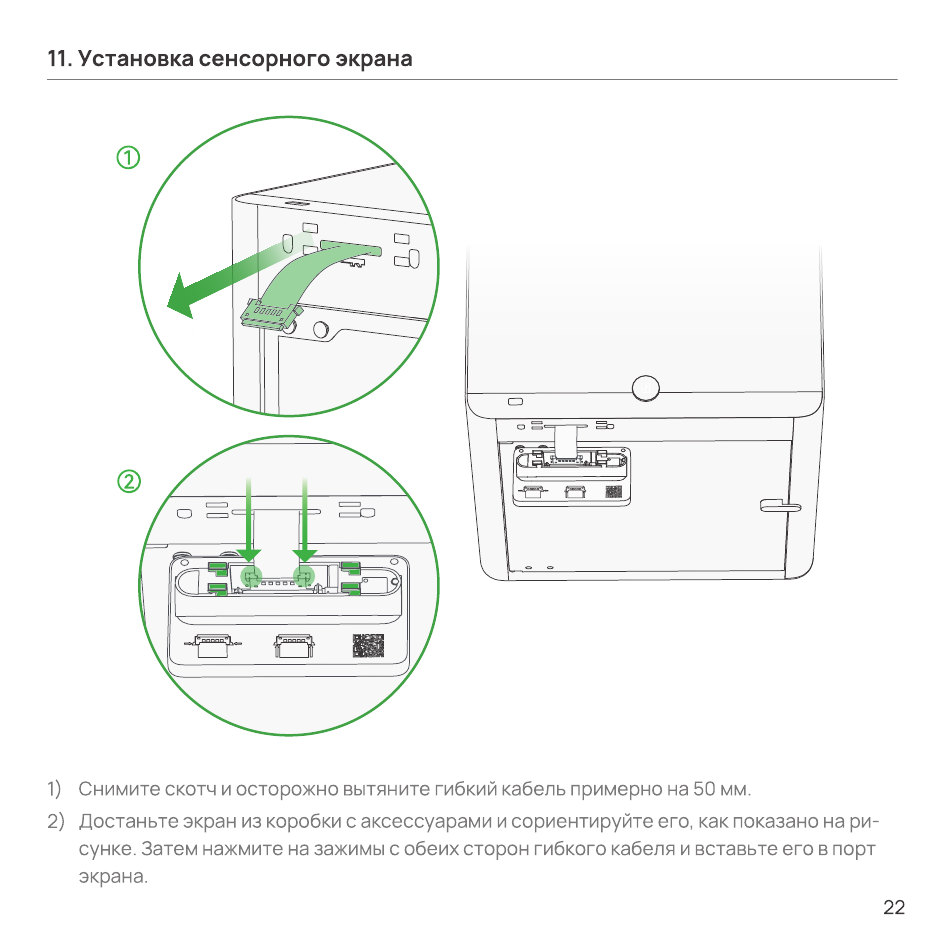

11. Установка сенсорного экрана

1. Снимите скотч и осторожно вытяните гибкий кабель примерно на 50 мм.
2. Достаньте экран из коробки с аксессуарами и сориентируйте его, как показано на рисунке. Затем нажмите на зажимы с обеих сторон гибкого кабеля и вставьте его в порт экрана.

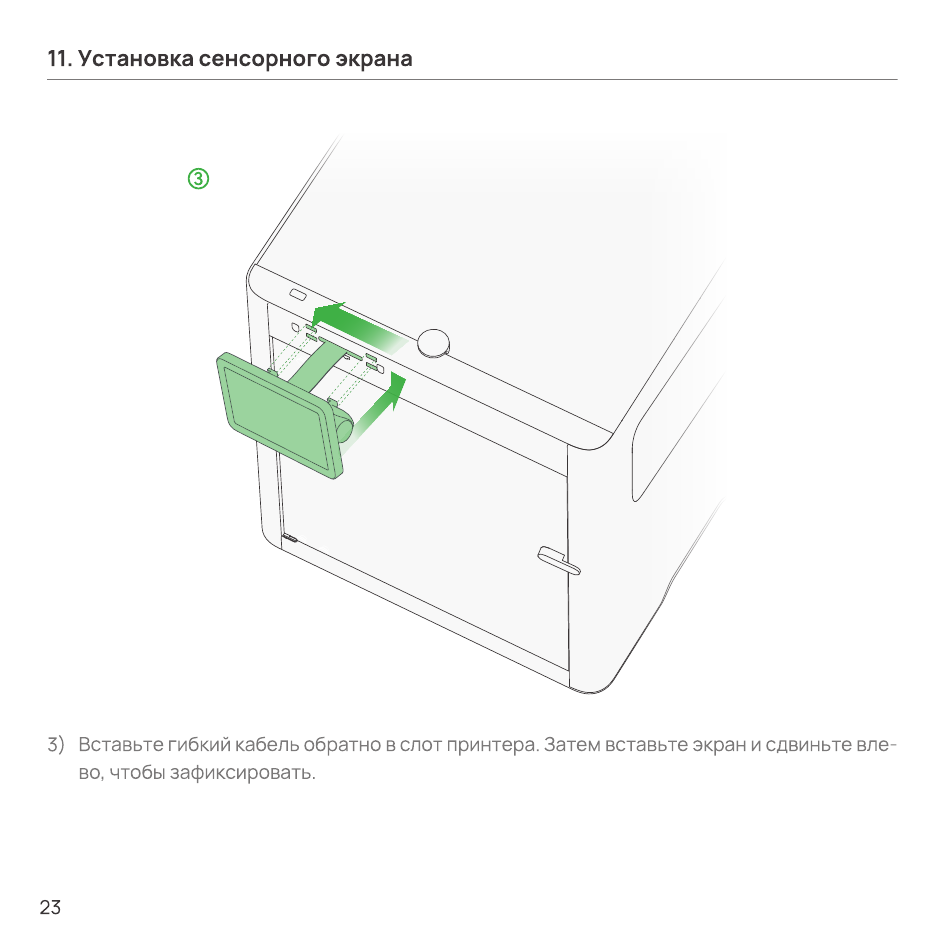

3. Вставьте гибкий кабель обратно в слот принтера. Затем вставьте экран и сдвиньте влево, чтобы зафиксировать.

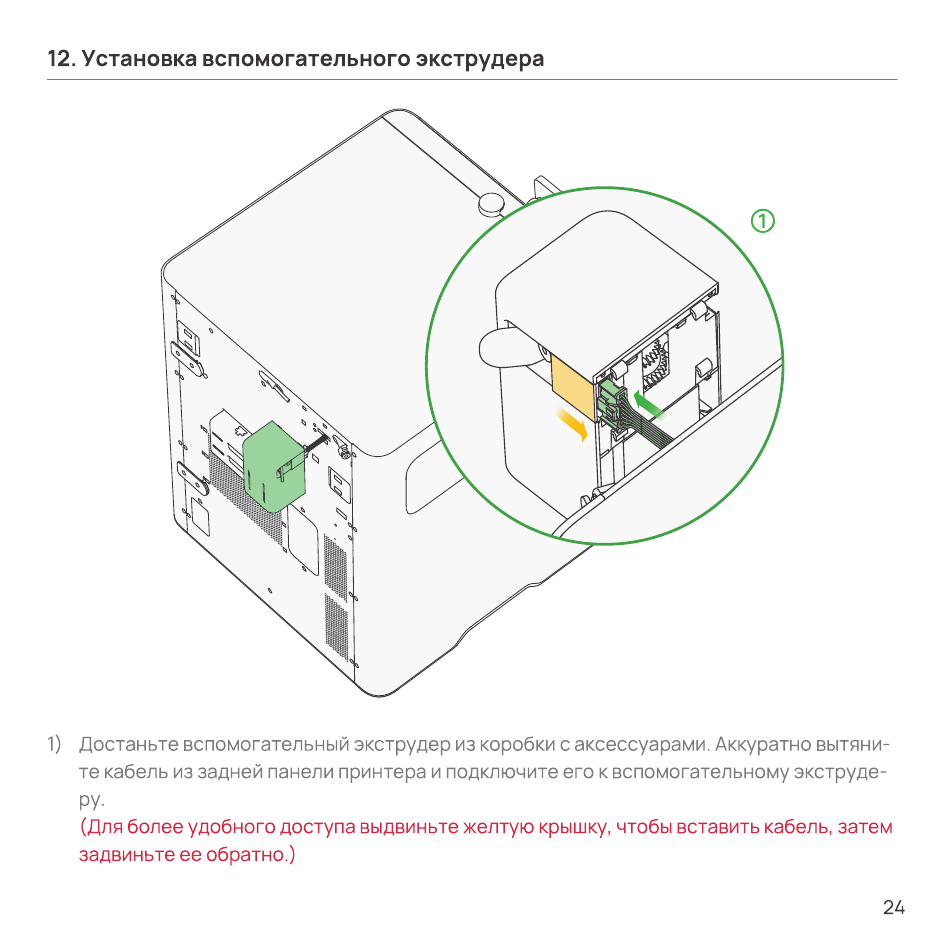

12. Установка вспомогательного экструдера

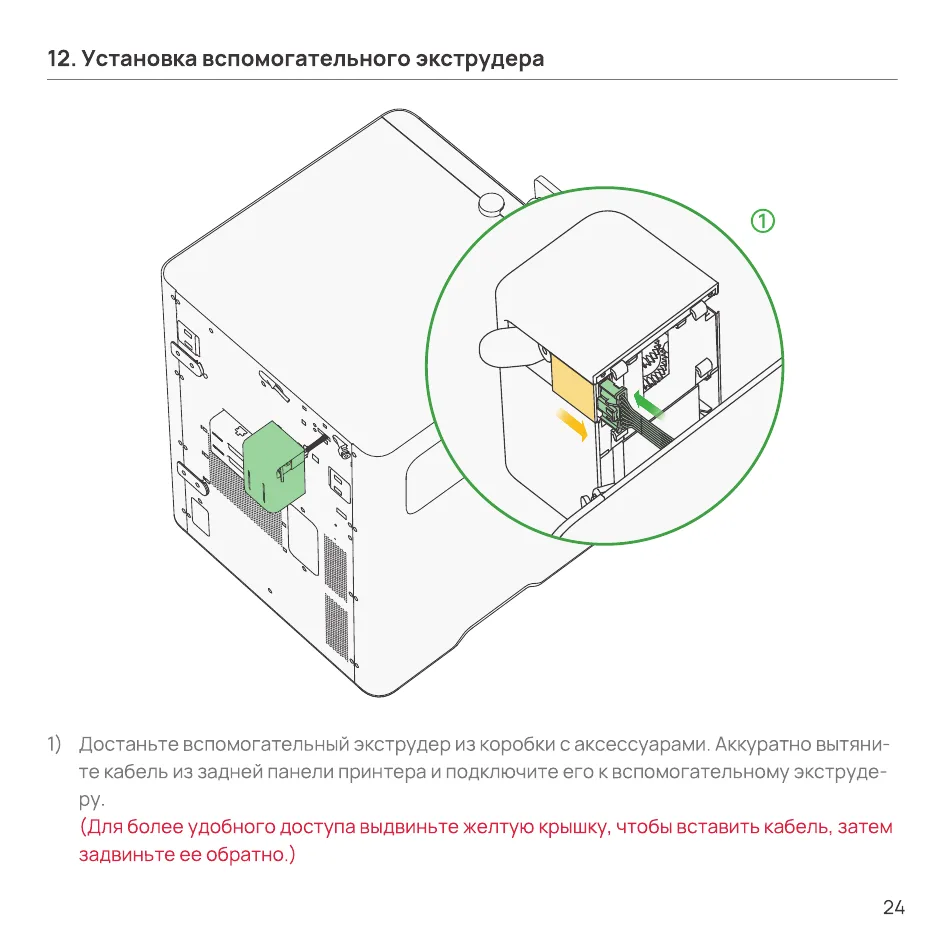

1. Достаньте вспомогательный экструдер из коробки с аксессуарами. Аккуратно вытяните кабель из задней панели принтера и подключите его к вспомогательному экструдеру.

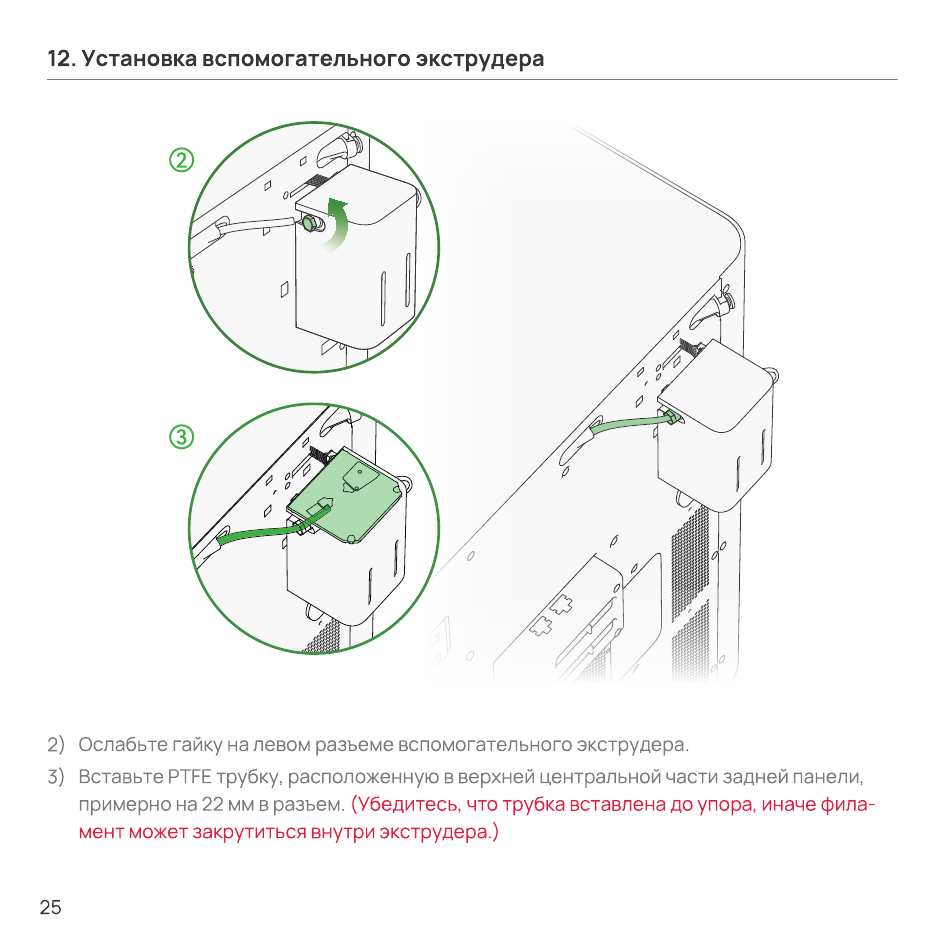

2. Ослабьте гайку на левом разъеме вспомогательного экструдера.
3. Вставьте PTFE трубку, расположенную в верхней центральной части задней панели, примерно на 22 мм в разъем.

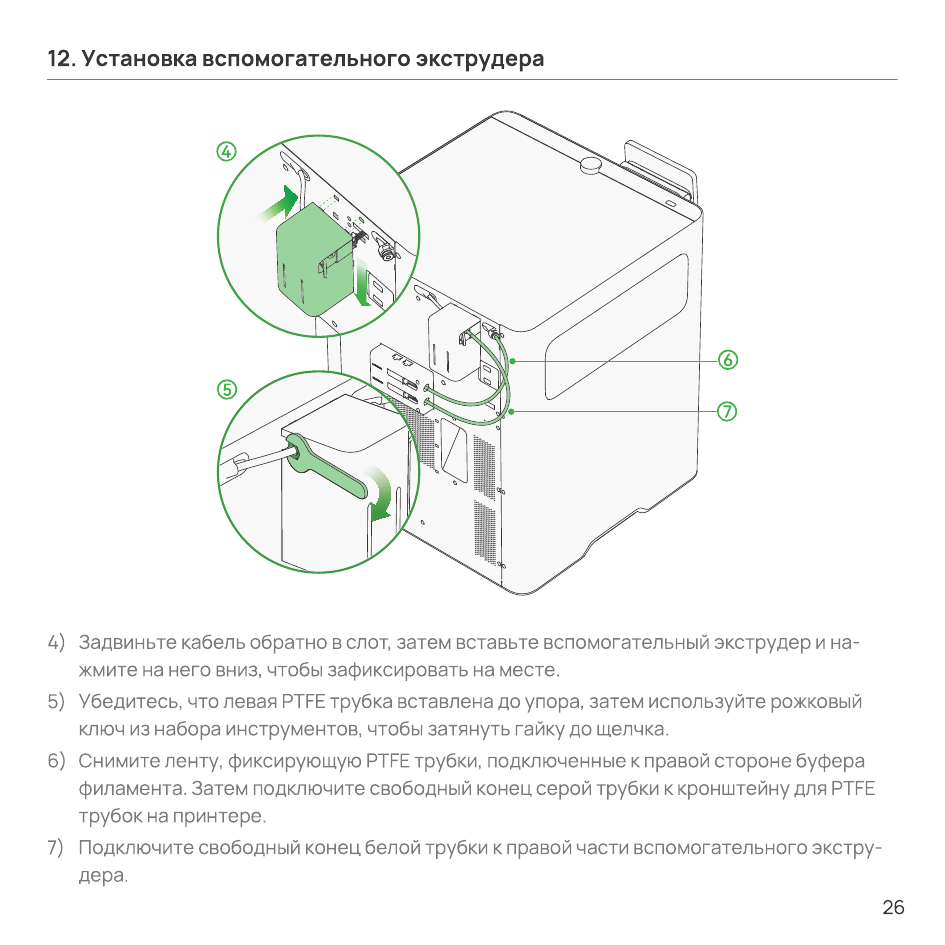

4. Задвиньте кабель обратно в слот, затем вставьте вспомогательный экструдер и нажмите на него вниз, чтобы зафиксировать на месте.
5. Убедитесь, что левая PTFE трубка вставлена до упора, затем используйте рожковый ключ из набора инструментов, чтобы затянуть гайку до щелчка.
6. Снимите ленту, фиксирующую PTFE трубки, подключенные к правой стороне буфера филамента. Затем подключите свободный конец серой трубки к кронштейну для PTFE трубок на принтере.
7. Подключите свободный конец белой трубки к правой части вспомогательного экструдера.

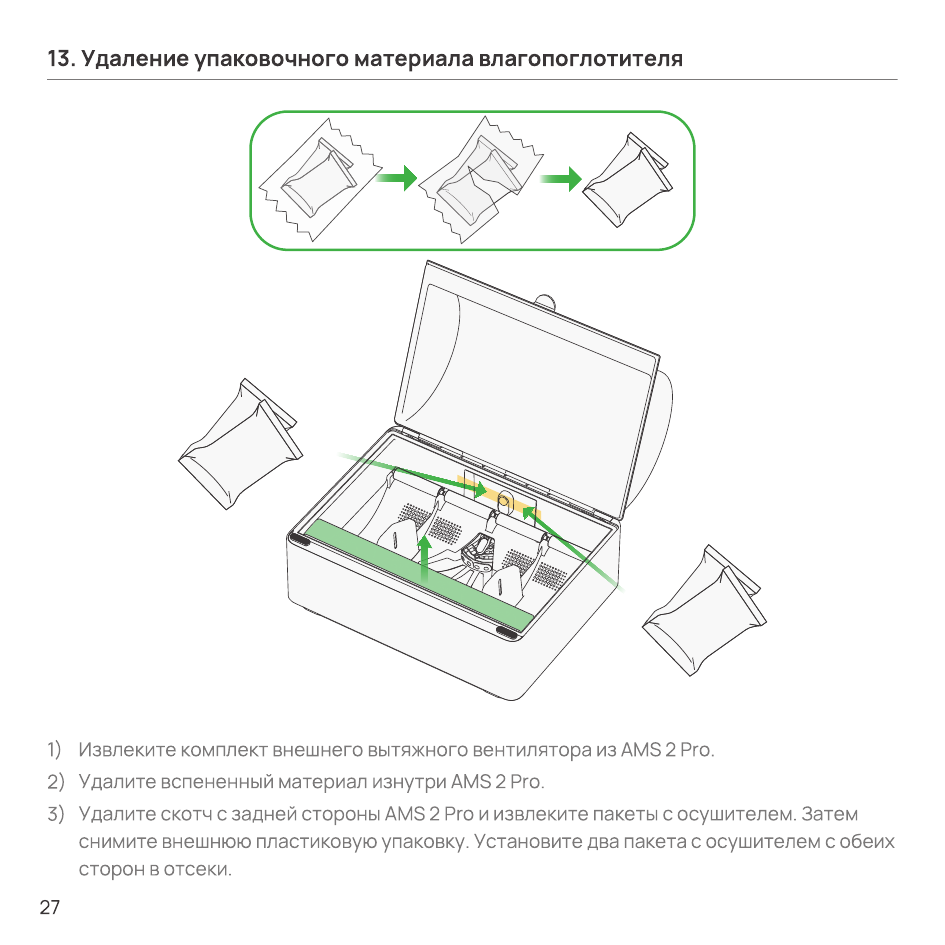

13. Удаление упаковочного материала влагопоглотителя

Только для AMS Combo

1. Извлеките комплект внешнего вытяжного вентилятора из AMS 2 Pro.
2. Удалите вспененный материал изнутри AMS 2 Pro.
3. Удалите скотч с задней стороны AMS 2 Pro и извлеките пакеты с осушителем. Затем снимите внешнюю пластиковую упаковку. Установите два пакета с осушителем с обеих сторон в отсеки.

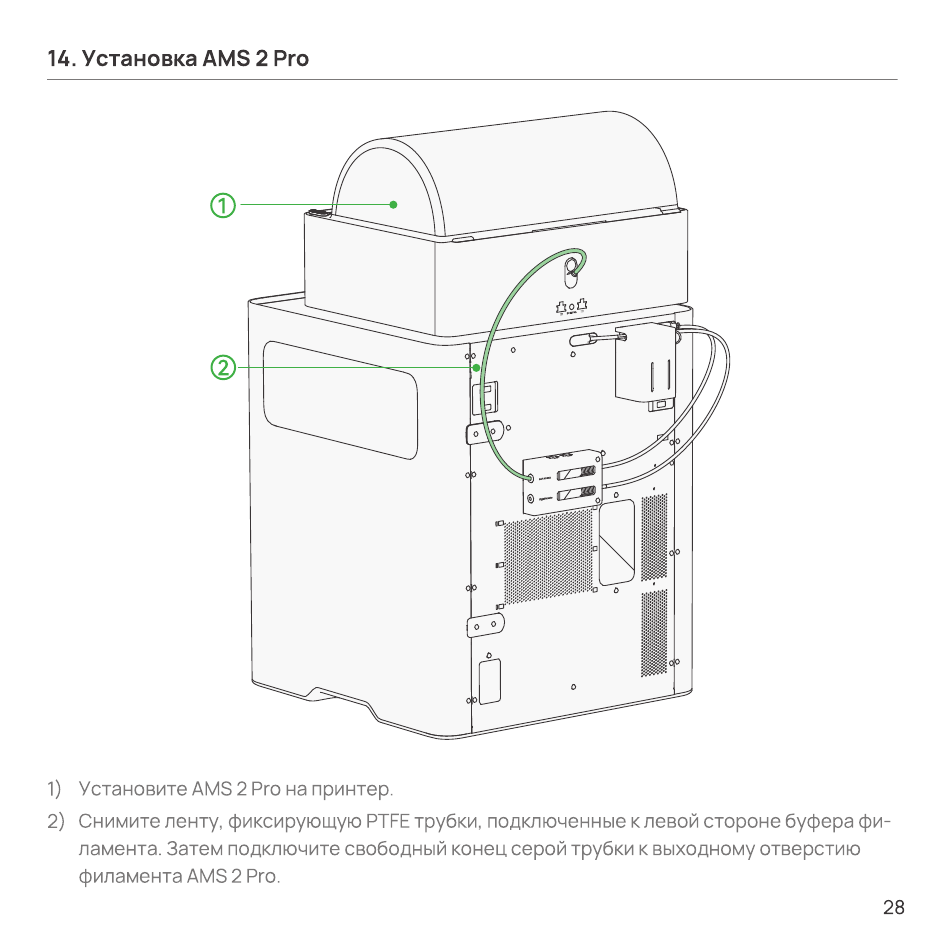

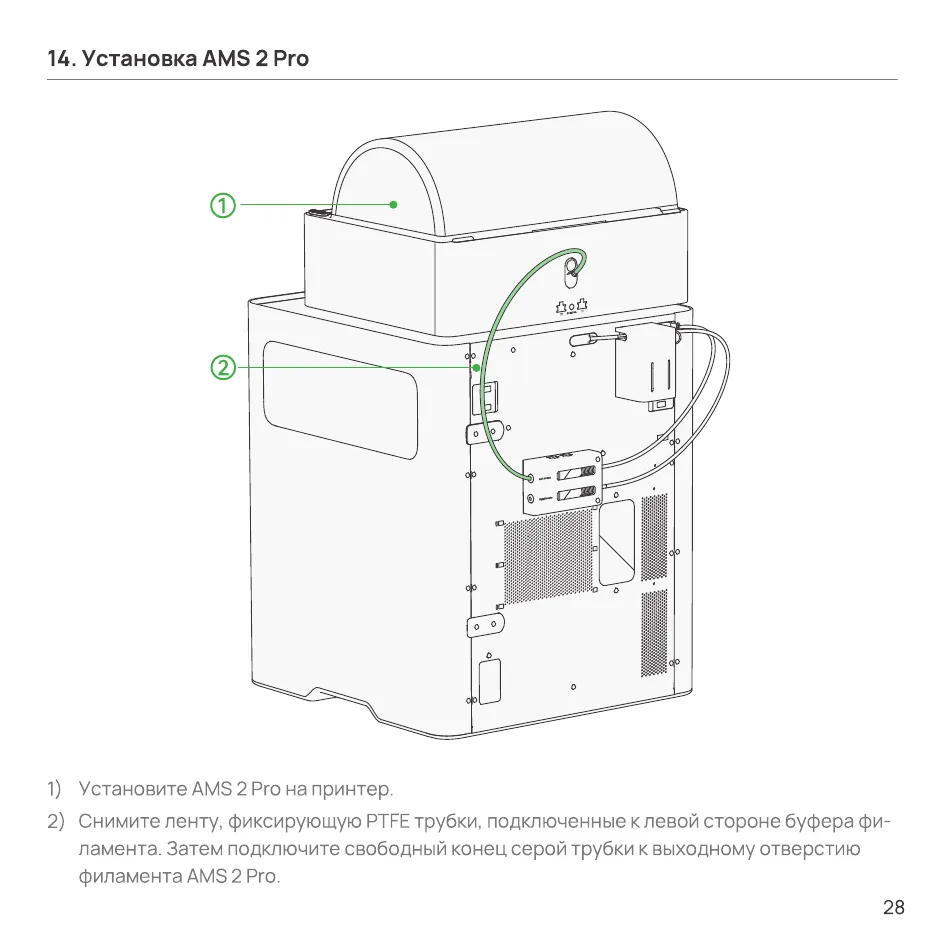

14. Установка AMS 2 Pro

Только для AMS Combo

1. Установите AMS 2 Pro на принтер.
2. Снимите ленту, фиксирующую PTFE трубки, подключенные к левой стороне буфера филамента. Затем подключите свободный конец серой трубки к выходному отверстию филамента AMS 2 Pro.

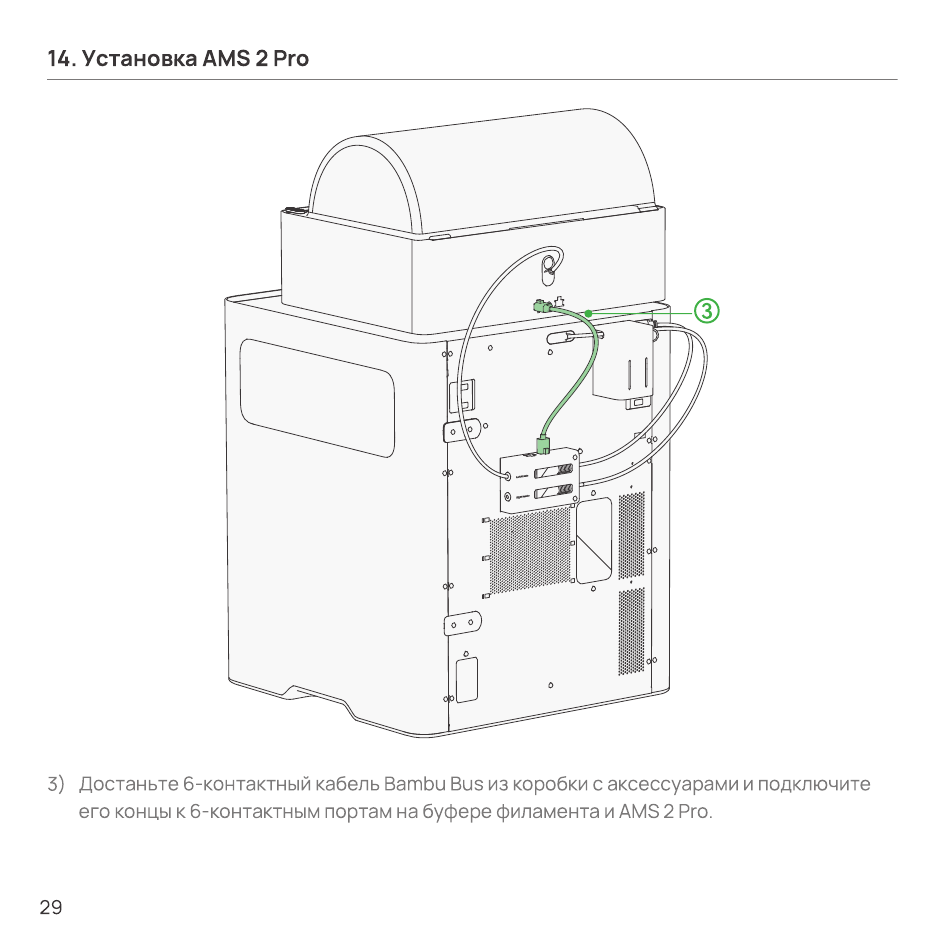

3. Достаньте 6-контактный кабель Bambu Bus из коробки с аксессуарами и подключите его концы к 6-контактным портам на буфере филамента и AMS 2 Pro.

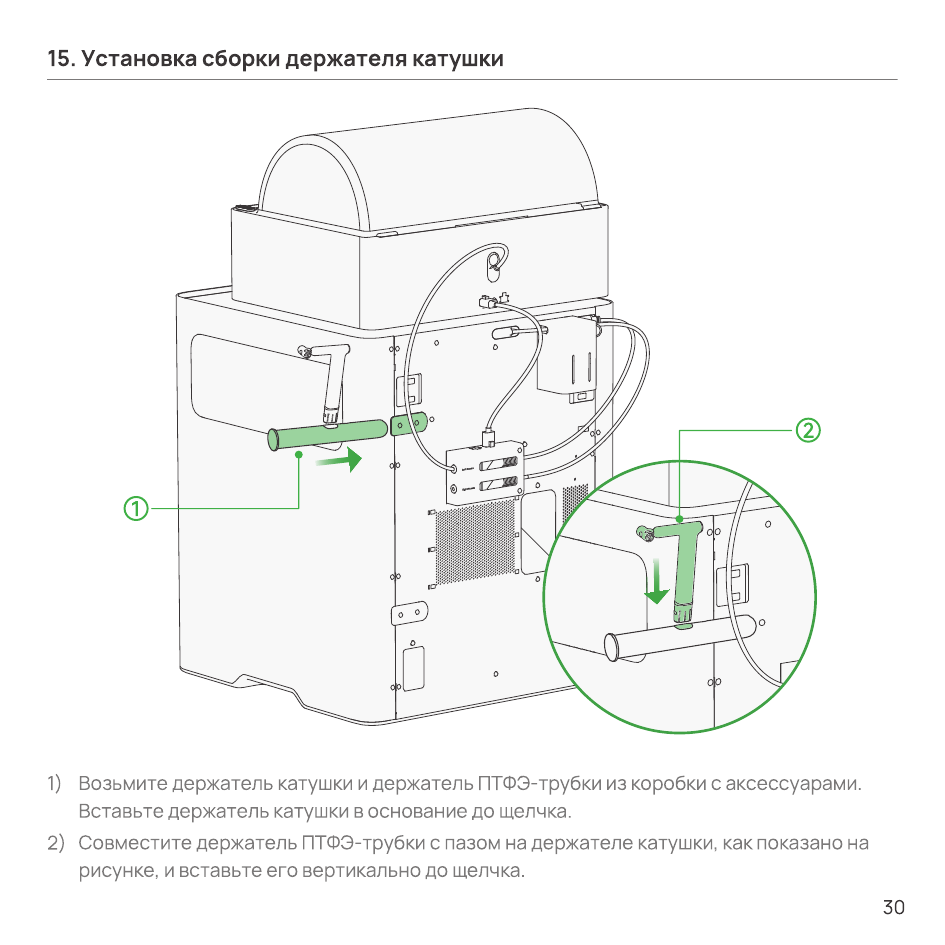

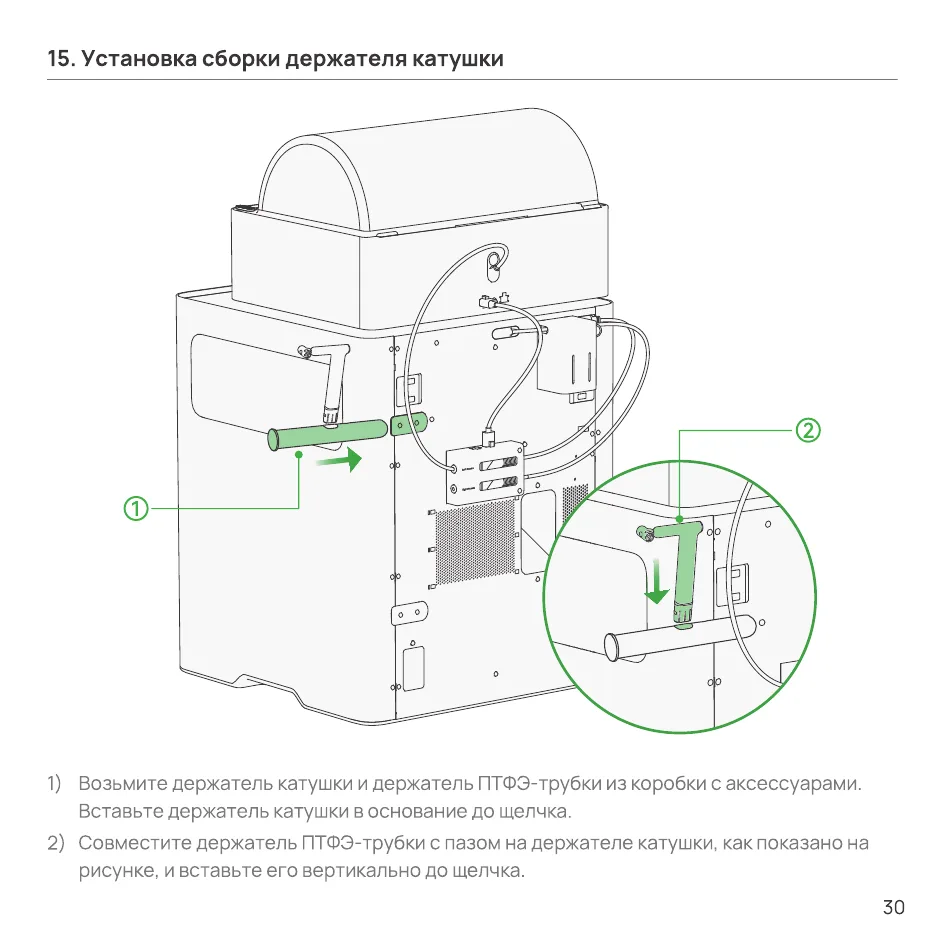

15. Установка сборки держателя катушки

1. Возьмите держатель катушки и держатель ПТФЭ-трубки из коробки с аксессуарами. Вставьте держатель катушки в основание до щелчка.
2. Совместите держатель ПТФЭ-трубки с пазом на держателе катушки, как показано на рисунке, и вставьте его вертикально до щелчка.

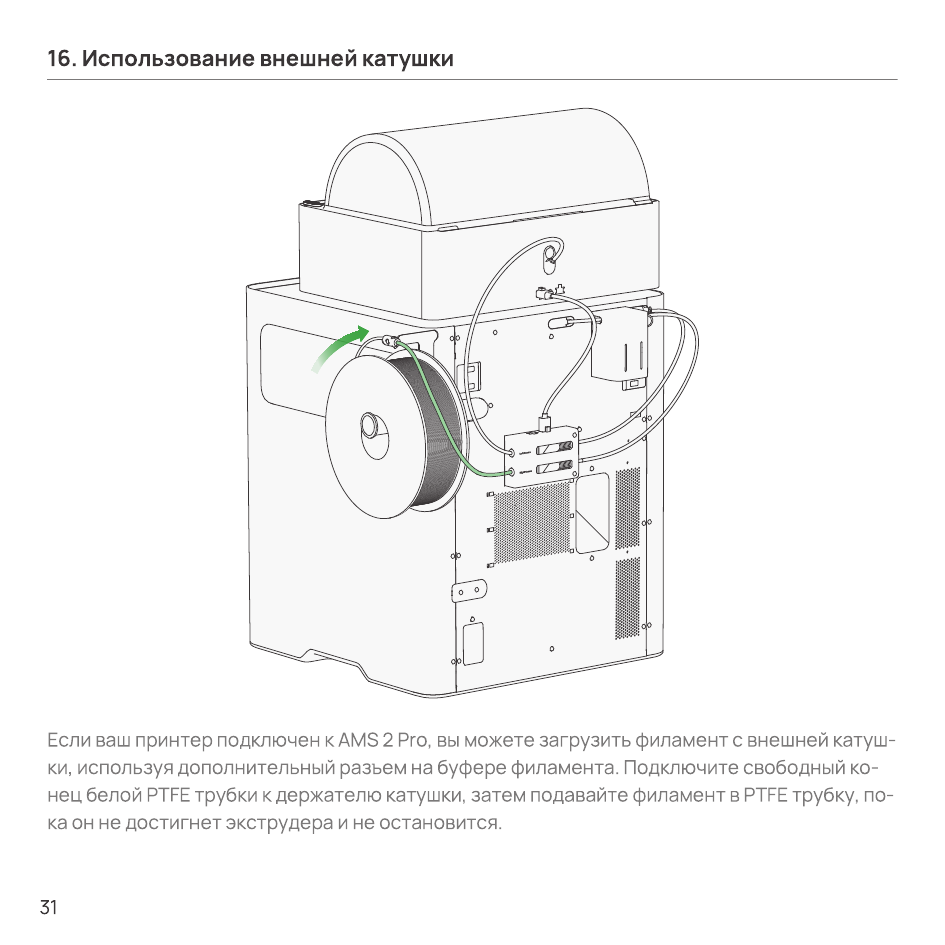

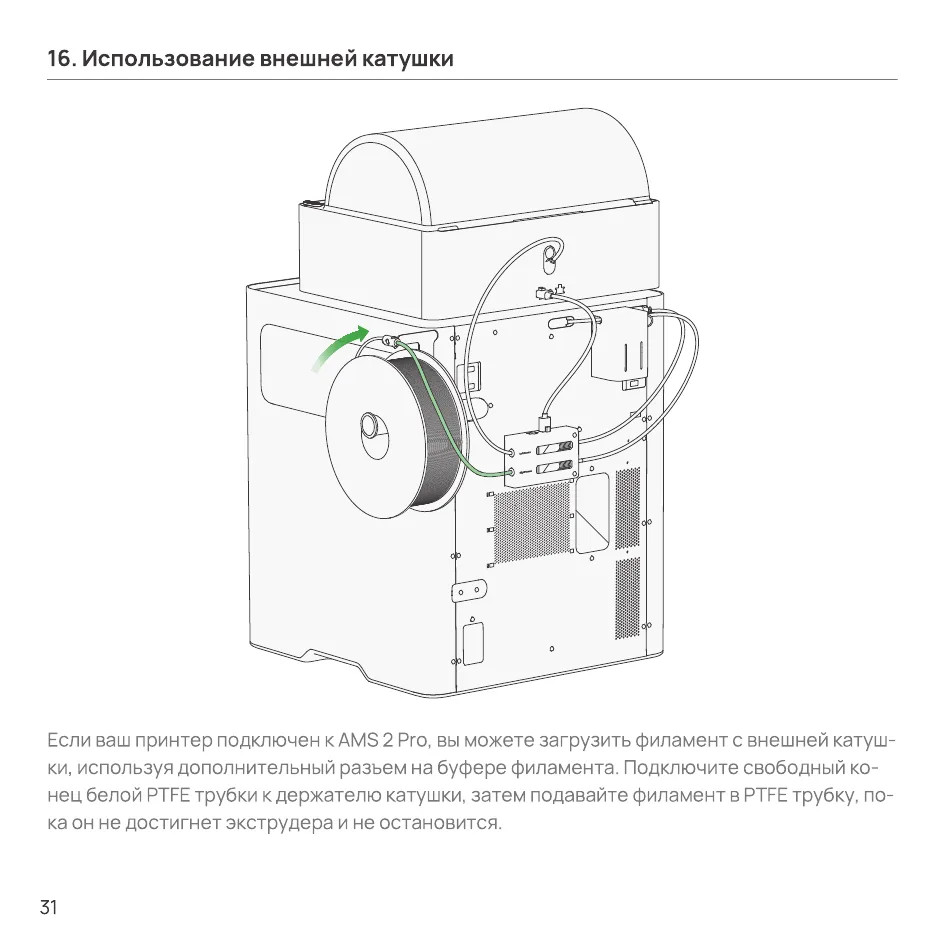

16. Использование внешней катушки

Если ваш принтер подключен к AMS 2 Pro, вы можете загрузить филамент с внешней катушки, используя дополнительный разъем на буфере филамента. Подключите свободный конец белой PTFE трубки к держателю катушки, затем подавайте филамент в PTFE трубку, пока он не достигнет экструдера и не остановится.

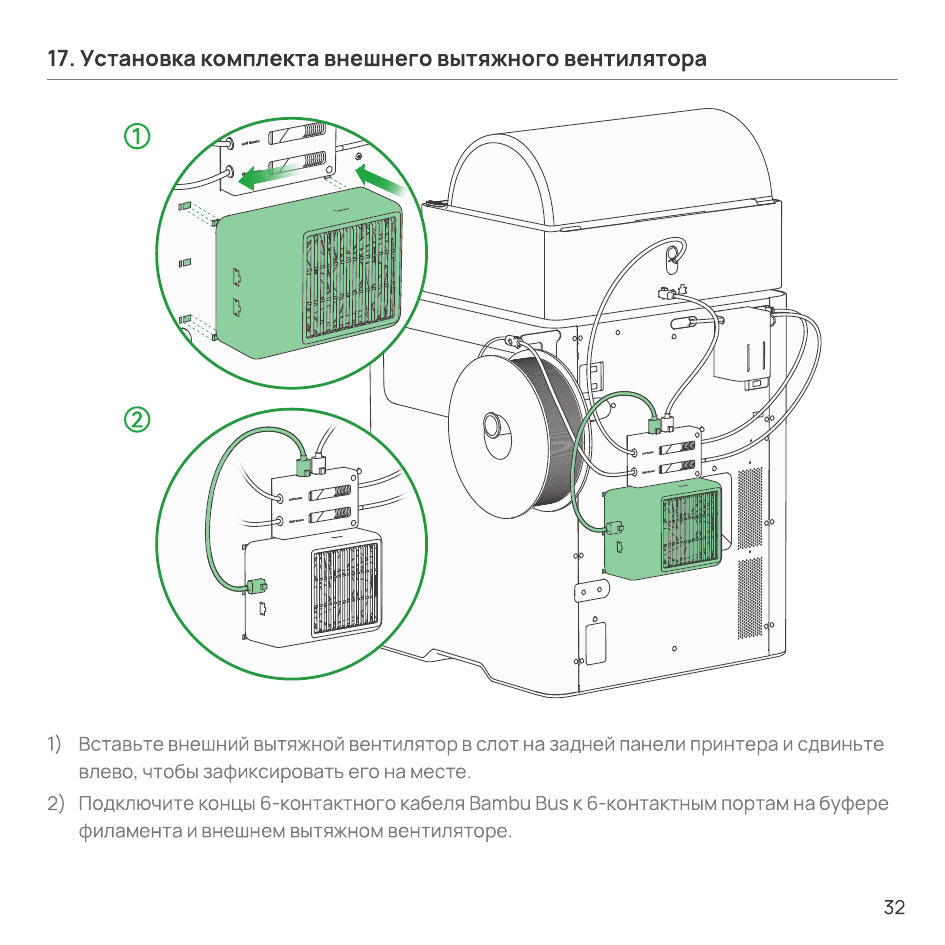

17. Установка комплекта внешнего вытяжного вентилятора

1. Вставьте внешний вытяжной вентилятор в слот на задней панели принтера и сдвиньте влево, чтобы зафиксировать его на месте.
2. Подключите концы 6-контактного кабеля Bambu Bus к 6-контактным портам на буфере филамента и внешнем вытяжном вентиляторе.

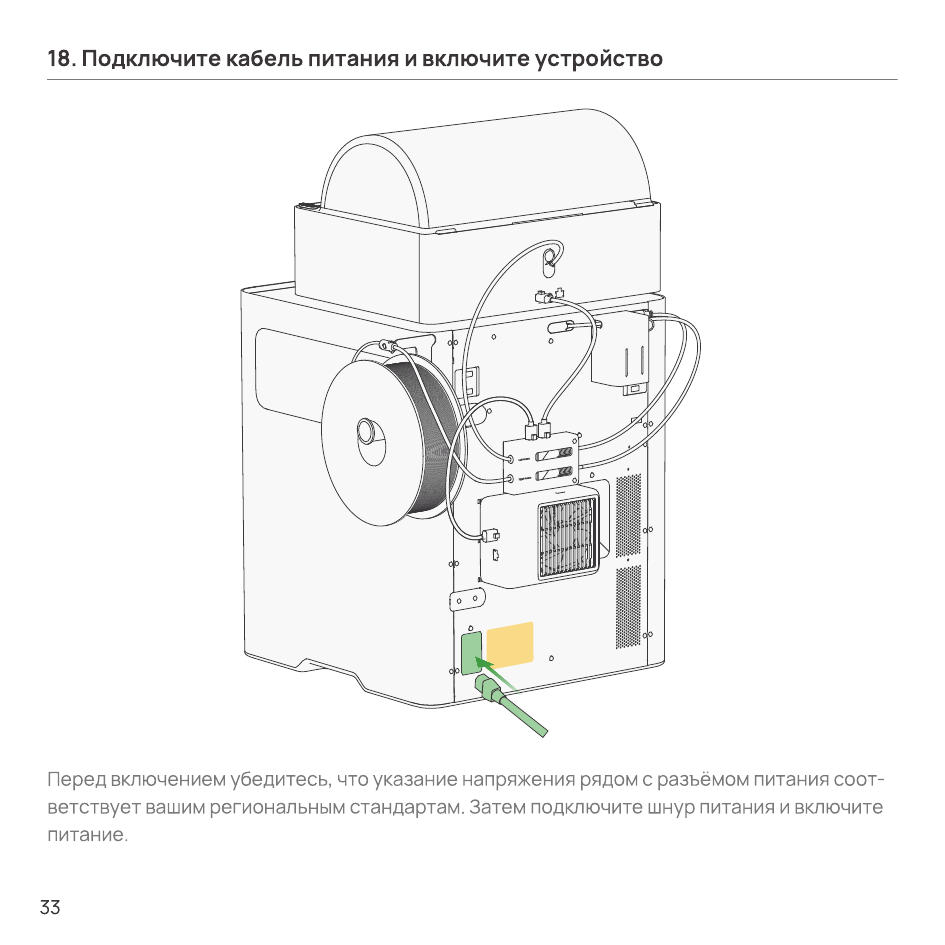

18. Подключите кабель питания и включите устройство

Перед включением убедитесь, что указание напряжения рядом с разъёмом питания соответствует вашим региональным стандартам. Затем подключите шнур питания и включите питание.

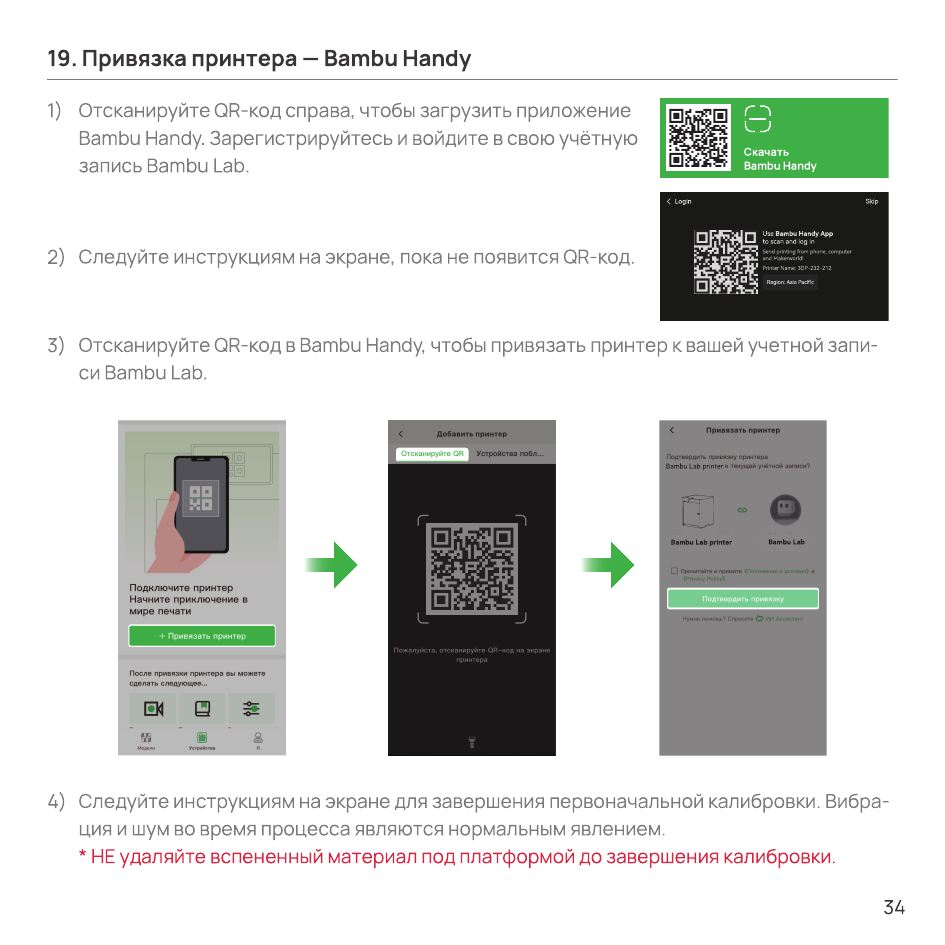

19. Привязка принтера — Bambu Handy

1. Отсканируйте QR-код справа, чтобы загрузить приложение Bambu Handy. Зарегистрируйтесь и войдите в свою учётную запись Bambu Lab.
2. Следуйте инструкциям на экране, пока не появится QR-код.
3. Отсканируйте QR-код в Bambu Handy, чтобы привязать принтер к вашей учетной записи Bambu Lab.
4. Следуйте инструкциям на экране для завершения первоначальной калибровки. Вибрация и шум во время процесса являются нормальным явлением.

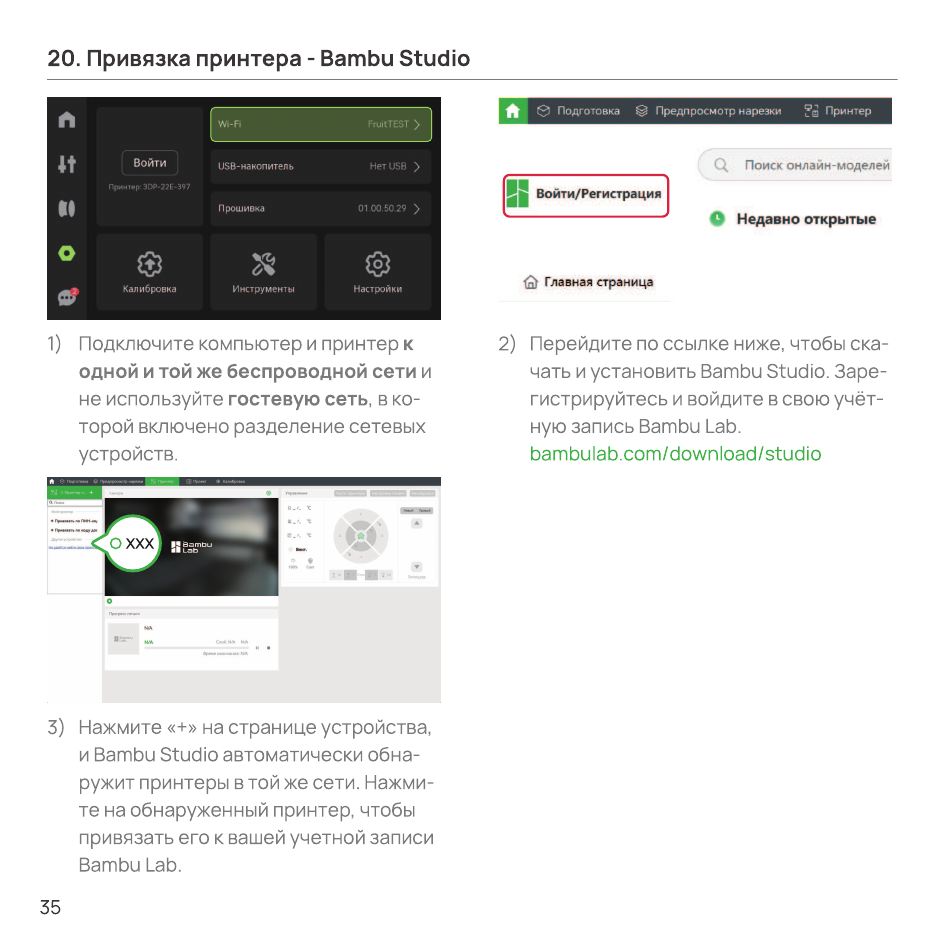

20. Привязка принтера — Bambu Studio

1. Подключите компьютер и принтер к одной и той же беспроводной сети и не используйте гостевую сеть, в которой включено разделение сетевых устройств.
2. Перейдите по ссылке ниже, чтобы скачать и установить Bambu Studio. Зарегистрируйтесь и войдите в свою учётную запись Bambu Lab. bambulab.com/download/studio
3. Нажмите «+» на странице устройства, и Bambu Studio автоматически обнаружит принтеры в той же сети. Нажмите на обнаруженный принтер, чтобы привязать его к вашей учетной записи Bambu Lab.

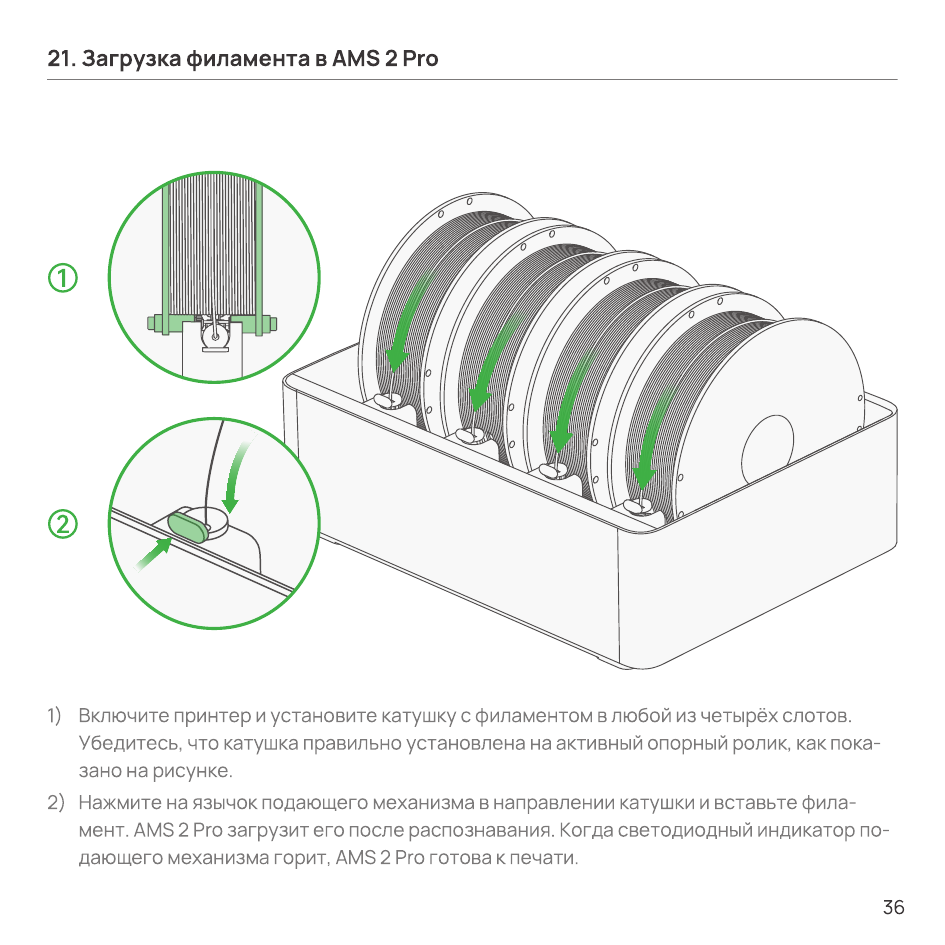

21. Загрузка филамента в AMS 2 Pro

Только для AMS Combo

1. Включите принтер и установите катушку с филаментом в любой из четырёх слотов. Убедитесь, что катушка правильно установлена в активный опорный ролик, как показано на рисунке.
2. Нажмите на язычок подающего механизма в направлении катушки и вставьте филамент. AMS 2 Pro загрузит его после распознавания. Когда светодиодный индикатор подающего механизма горит, AMS 2 Pro готова к печати.

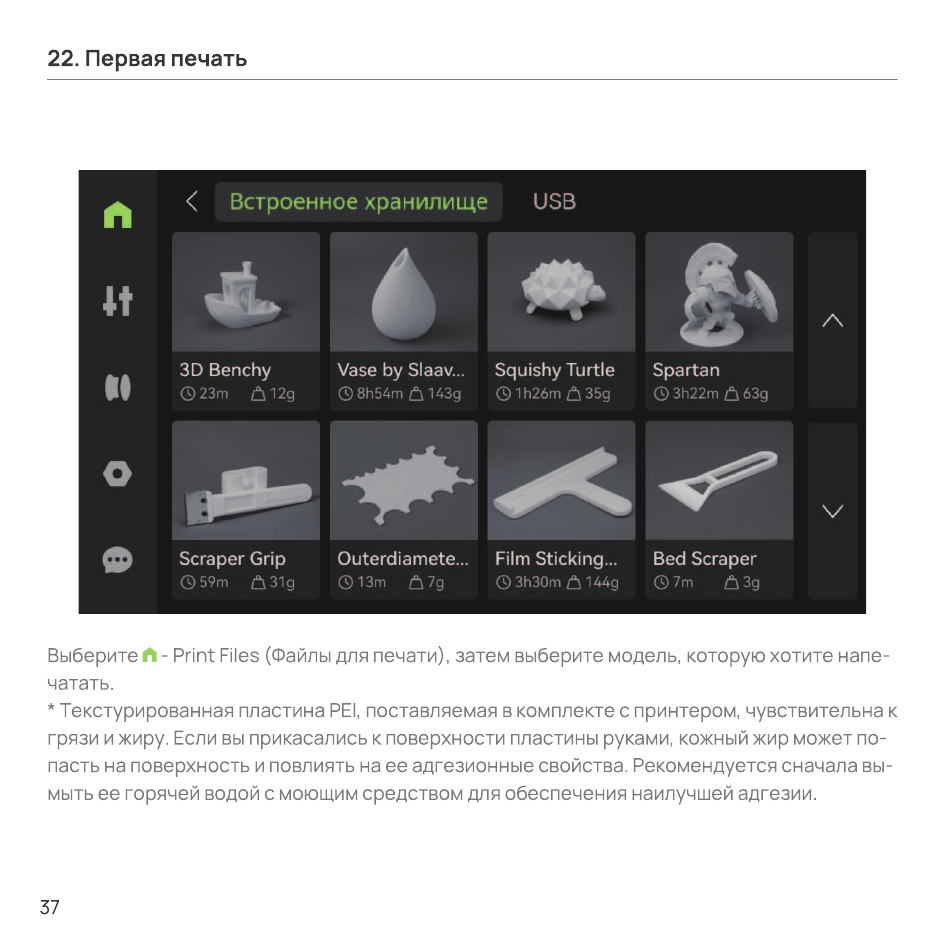

22. Первая печать

Выберите 🏠 → Print Files (Файлы для печати), затем выберите модель, которую хотите напечатать.

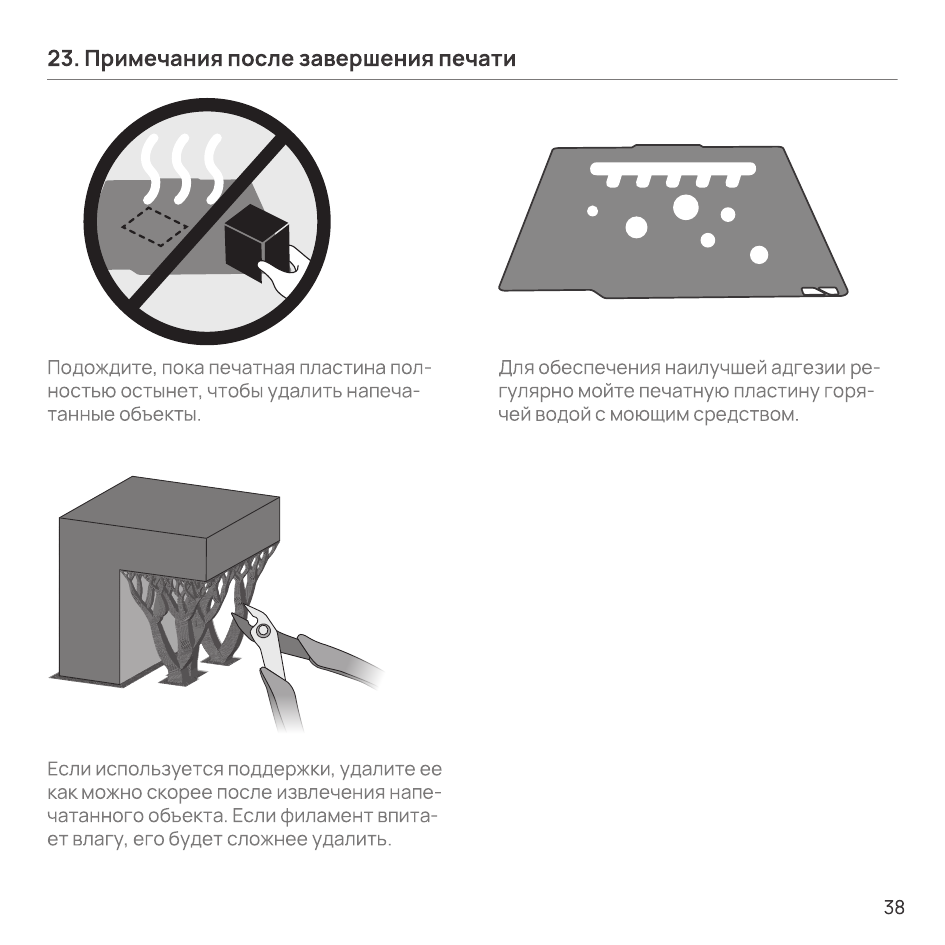

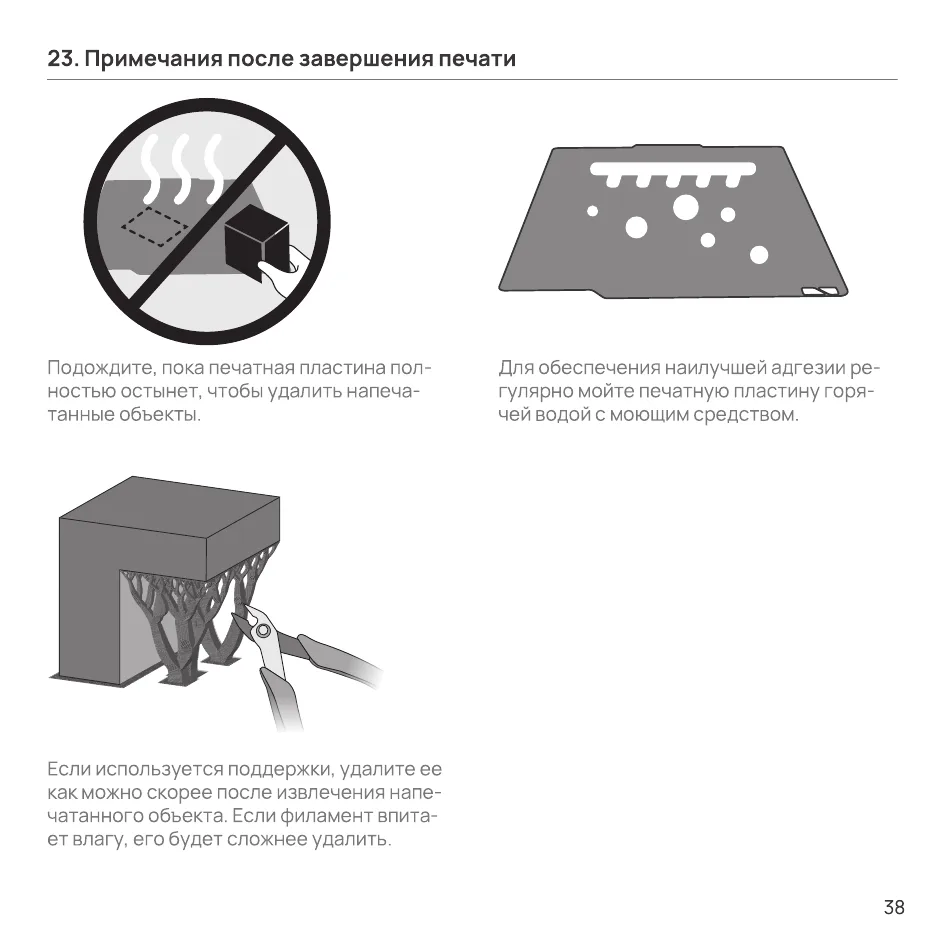

23. Примечания после завершения печати

• Подождите, пока печатная пластина полностью остынет, чтобы удалить напечатанные объекты.
• Для обеспечения наилучшей адгезии регулярно мойте печатную пластину горячей водой с моющим средством.
• Если используются поддержки, удалите ее как можно скорее после извлечения напечатанного объекта. Если филамент впитает влагу, его будет сложнее удалить.

24. Регулярное обслуживание

3D-принтер имеет сложную механическую конструкцию и множество движущихся частей. Регулярное техническое обслуживание необходимо для обеспечения стабильной работы и высокого качества печати.

Металлические движущиеся части:

• Регулярно смазывайте ходовые винты, линейные направляющие, шкивы натяжителей и шестерни экструдера, чтобы предотвратить образование ржавчины.
• Используйте смазочное масло для линейных направляющих и шкивов, а также консистентную смазку для ходовых винтов и шестерен экструдера.

Расходные материалы:

• Проверьте пластиковые и резиновые детали, такие как резаки филамента, на наличие признаков износа, деформации или состаривания.
• Заменяйте расходные детали по мере необходимости, такие как очистители сопла и PTFE трубки, для поддержания качества печати.

Другие компоненты:

• Проверьте объективы камер, вентиляторы и датчики филамента на наличие пыли или загрязнений.
• Регулярно очищайте вентиляторы и аккуратно протирайте линзы камеры микрофиброй с использованием изопропанола или безводного спирта для обеспечения оптимальной прозрачности.

Пожалуйста, обратитесь к разделу “Рекомендации по регулярному техническому обслуживанию” на нашем вики для получения дополнительной информации: bambulab.com/support/x2d/maintenance

25. Технические характеристики принтера

26. Технические характеристики AMS 2 Pro

Только для AMS Combo

27. Техническая поддержка

Если вам нужна техническая поддержка, пожалуйста, воспользуйтесь одним из следующих способов:

Способ 1: Посетите Wiki Bambu Lab для просмотра руководства и рекомендаций по обслуживанию. wiki.bambulab.com/home

Способ 2: Свяжитесь с нами одним из способов, указанных в разделе «Связаться с нами» нашего Центра поддержки. bambulab.com/support

Способ 3: Создайте запрос в службу поддержки в Bambu Handy в разделе Центр поддержки.
