Вступ

1.1 Огляд виробу

X2D — це інтелектуальний 3D-принтер, побудований на технології пошарового наплавлення (Fused Deposition Modeling, FDM). Ця модель оснащена інноваційною системою з двома екструдерами, які спроєктовані окремо: допоміжний екструдер забезпечує потужний штовхальний зусилля для подавання філаменту на велику відстань, водночас зменшуючи навантаження на друкувальну голову та покращуючи динаміку руху. Принтер зберігає компактні розміри, забезпечуючи при цьому достатню зону друку. Конструкція з двома соплами суттєво підвищує ефективність зміни матеріалу та зменшує відходи філаменту.

X2D також пропонує наведені нижче можливості, які роблять друк розумнішим, а вашу творчість — ефективнішою та різноманітнішою.

• Зручний користувацький досвід: 5-дюймовий сенсорний екран і UI другого покоління забезпечують плавнішу взаємодію, а конструкція хотенда зі швидким зніманням спрощує регулярне обслуговування та заміну.
• Стабільна підтримка інженерних матеріалів: з температурою сопла до 300 ℃, температурою нагрівального стола до 120 ℃ та адаптивною системою повітряного потоку, яка активно нагріває камеру до 65 ℃, принтер надійно підтримує широкий спектр завдань друку — від базових до інженерних філаментів.
• Інтелектуальне виявлення та комплексне калібрування: власно розроблений мотор екструдера працює разом із буфером філаменту, забезпечуючи подвійне виявлення заплутування філаменту, а численні камери та датчики уможливлюють широкий набір функцій розумного виявлення та калібрування.

У поєднанні з автоматичною системою матеріалів (AMS) принтер стає ще розумнішим і зручнішим у використанні:

• AMS 2 Pro: підтримує синхронізацію філаменту через RFID, автоматичну зміну кількох кольорів/матеріалів та розумне сушіння. Покращує багатоматеріальний друк і керування філаментом для розумнішого, зручнішого та кращого досвіду друку.
• AMS HT: спеціалізований для високотемпературних філаментів, AMS HT підтримує синхронізацію філаменту через RFID, автоматичну зміну кількох кольорів/матеріалів та розумне сушіння, задовольняючи вимоги інженерного та професійного друку.

Додаткові аксесуари для оновлення дозволяють ще більше підвищити автоматизацію друку та зменшити кількість ручних операцій:

• Перемикач тракту філаменту: підтримує будь-яке зіставлення між AMS та двома соплами, дозволяючи гнучко подавати філамент з AMS до будь-якого цільового сопла й уникати ручного втручання в режимі економії філаменту.
• Модуль допомоги подавання TPU: дозволяє подавати філамент безпосередньо через вхідний отвір модуля, коли принтер залишається закритим, спрощуючи підготовку та завантаження для друку TPU й зменшуючи опір подаванню незалежно від розташування котушки.

1.2 Огляд компонентів принтера

1.2.1 Принтер

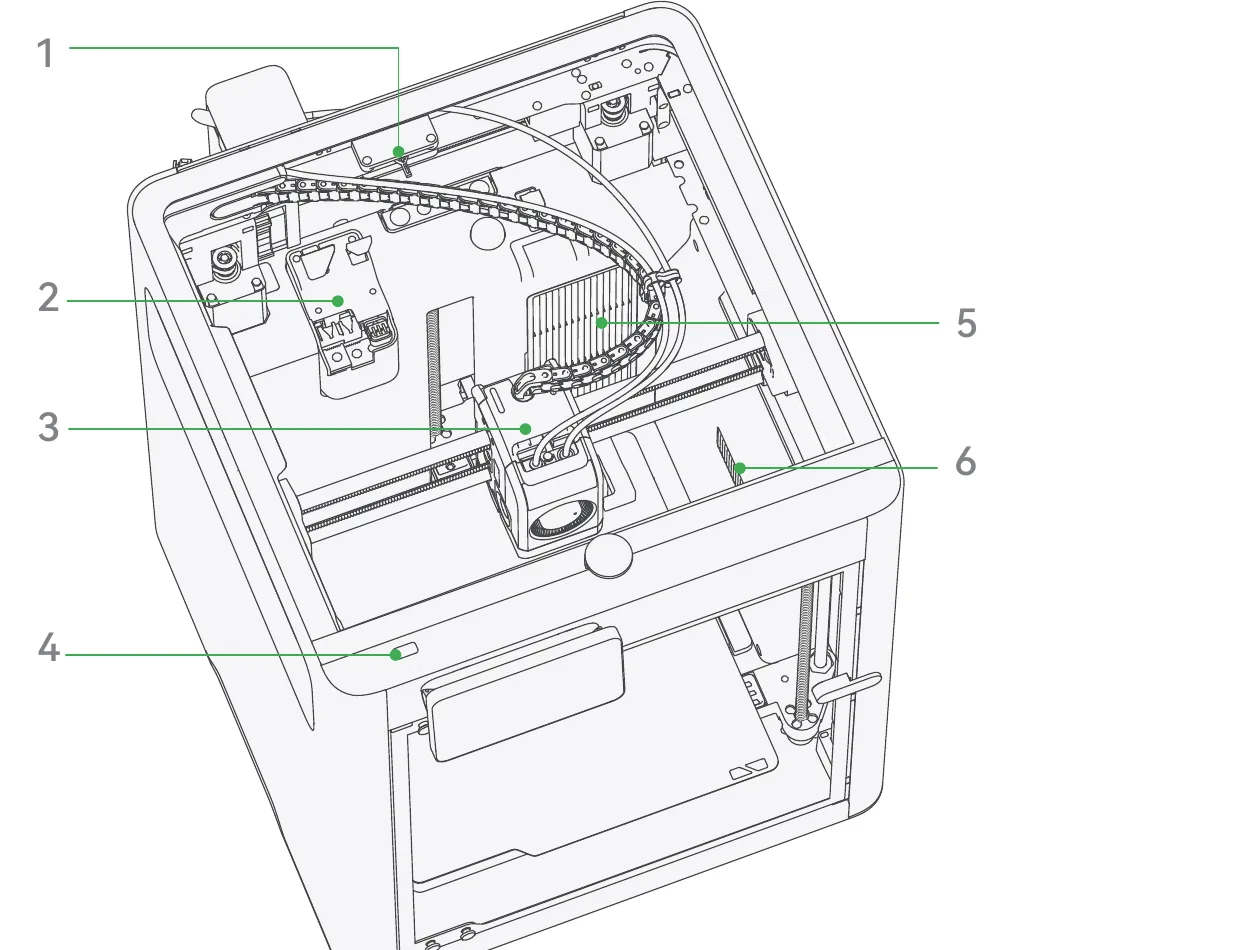

1. Стопор різака філаменту: вставляється в друкувальну голову, щоб активувати лівий і правий різаки для розрізання філаментів.
2. Очищувач-щітка: складається з деталі очищувача та накладки для витирання сопла. Очищує та збирає надлишок екструдованого філаменту, щоб зберігати поверхню друку чистою та гладкою.
3. Друкувальна голова: містить основний екструдер. Точно екструдує та нагріває філамент, наносячи розплавлений філамент шар за шаром на пластину столу.
4. Порт USB: вставте USB-накопичувач, щоб друкувати файли моделей офлайн та зберігати записи й файли таймлапсів.
5. Повітряний фільтр: повітря всередині камери проходить через фільтр з активованим вугіллям перед виведенням, що допомагає зменшити викид частинок та запахів.
6. Адаптивний вузол перемикання повітряного потоку: у режимі інтенсивного охолодження всмоктує зовнішнє прохолодне повітря, щоб знизити температуру середовища друку. У режимі нагріву працює разом із повітряним фільтром, формуючи внутрішню циркуляцію повітря.

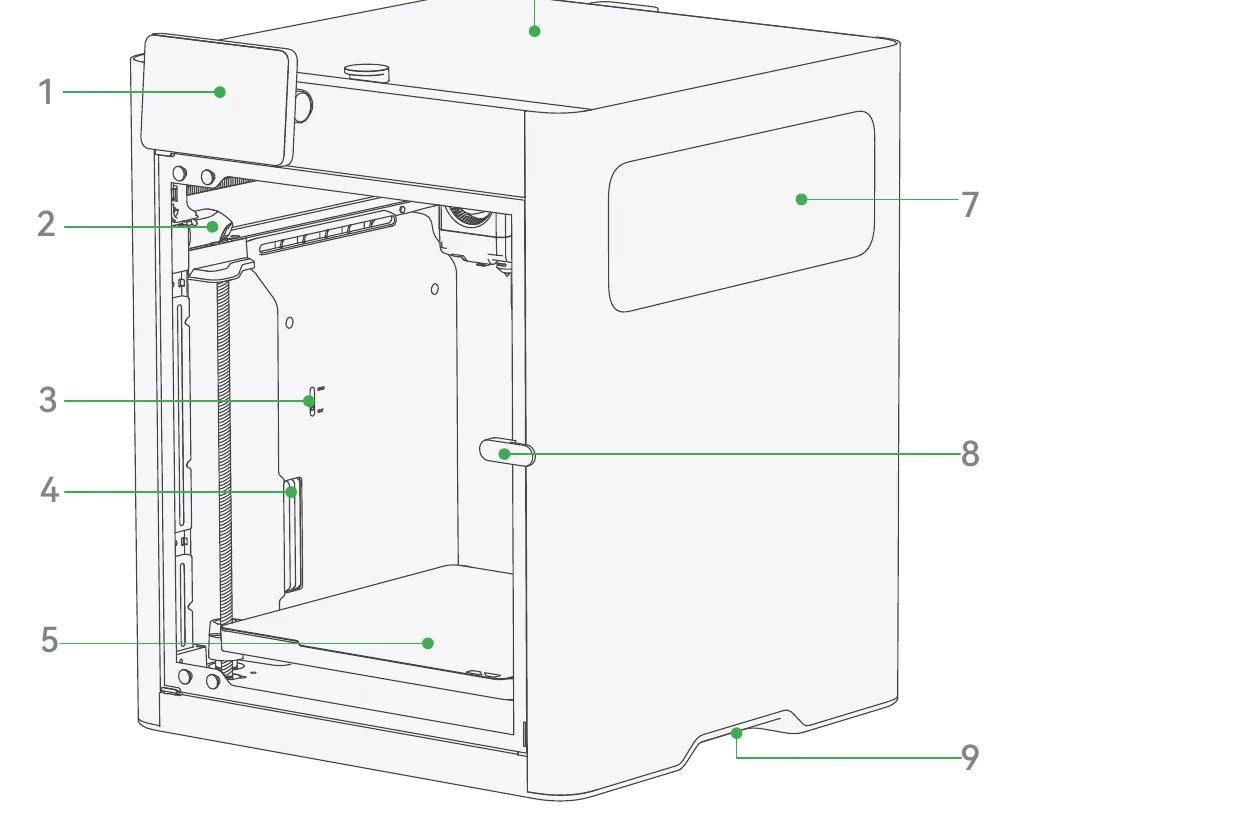

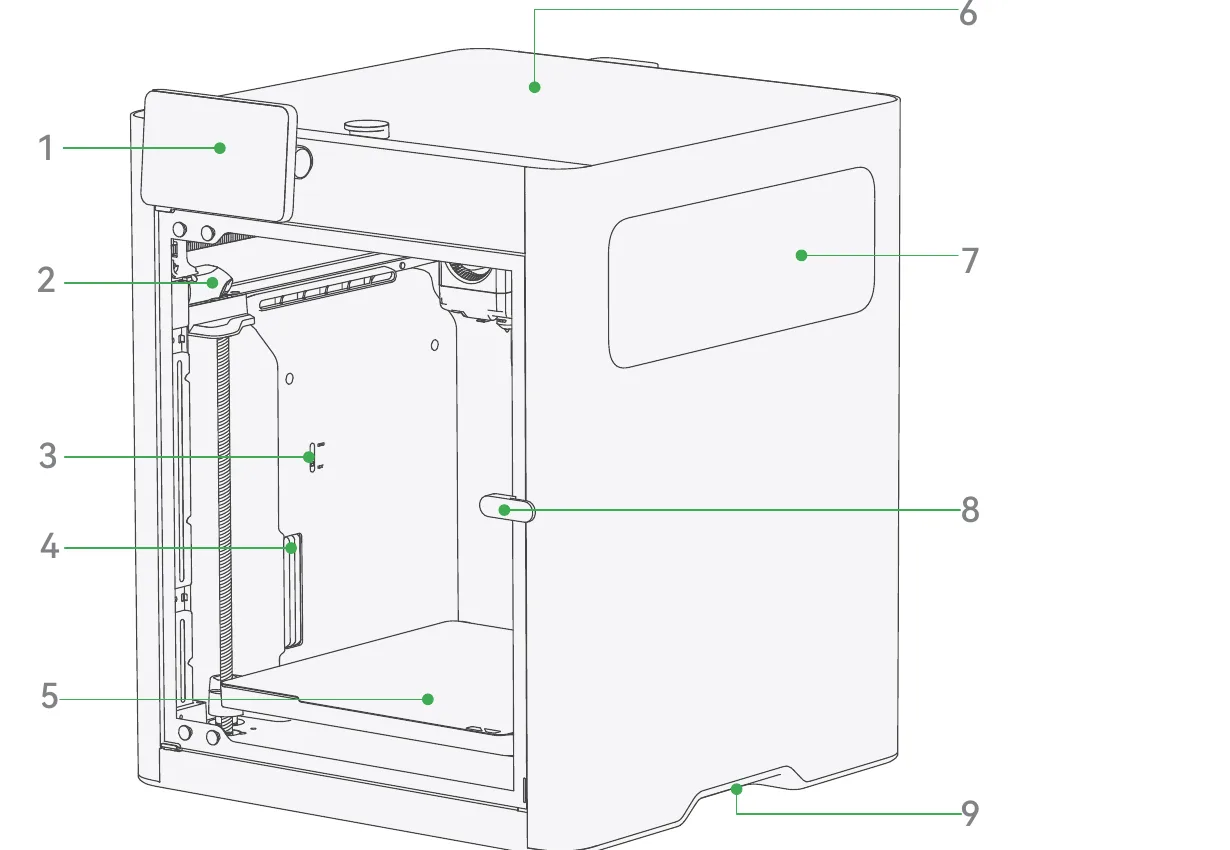

1. Сенсорний екран: відображає параметри друку та керує принтером.
2. Камера живого перегляду*: відстежує хід друку в реальному часі й використовується для запису таймлапсів та ШІ-візуального виявлення.
3. Індикатор режиму циркуляції: автоматично перемикається залежно від режиму керування повітрям без ручного налаштування.
4. Вузол нагрівача камери: у режимі нагріву підвищує та підтримує температуру камери. У режимі інтенсивного охолодження всмоктує зовнішнє прохолодне повітря, щоб знизити температуру середовища друку.
5. Нагрівальний стіл: нагріває поверхню друку для забезпечення стабільної адгезії надрукованих шарів до пластини столу, запобігаючи жолобленню чи відшаруванню.
6. Верхня скляна кришка: дозволяє спостерігати за ходом друку під час друку. Забезпечує добру герметичність і безпеку, а також може використовуватися для розміщення AMS.
7. Бічне вікно: дозволяє спостерігати за ходом друку з лівого та правого боків під час друку.
8. Передні дверцята: зберігають принтер закритим і допомагають підтримувати температуру камери під час високотемпературного друку. Також дозволяють спостерігати за ходом друку.
9. Зовнішній повітрозабірник (підіймальна ручка): у режимі інтенсивного охолодження всмоктує зовнішнє повітря через забірник, щоб знизити температуру камери. Використовуйте це положення, щоб піднімати принтер для безпечного переміщення.

1. Натягувач ременя: регулює та контролює натяг ременя. Надсилає дані до системи, щоб забезпечити точність друку та стабільність руху.
2. Основа тримача котушки: фіксує тримач котушки, дозволяючи розмістити зовнішню котушку.
3. Роз’єм живлення та вимикач: підключіть принтер до розетки змінного струму за допомогою кабелю живлення з комплекту. Увімкніть вимикач, щоб подати живлення на принтер.
4. Кронштейн PTFE-трубки основного екструдера: філамент потрапляє в принтер через цей отвір і рухається до основного сопла друкувальної голови.
5. Кронштейн PTFE-трубки допоміжного екструдера: філамент потрапляє в допоміжний екструдер через цей отвір і потім штовхається до допоміжного сопла друкувальної голови.
6. Допоміжний екструдер: самостійно екструдує філамент для допоміжного сопла, штовхаючи філамент від буфера філаменту до друкувальної голови.
7. Порт Bambu Bus 6-контактний: підключіть пристрої AMS та зовнішні витяжні вентилятори до принтера за допомогою кабелю Bambu Bus 6-контактного з комплекту, щоб забезпечити належний зв’язок.
8. Буфер філаменту: зменшує коливання натягу під час завантаження філаменту, забезпечуючи плавне подавання.
   • Зверху розташовані два 6-контактні порти Bambu Bus для передавання даних до AMS та зовнішнього витяжного вентилятора.
   • З лівого боку є два вхідні отвори для філаменту, які підключають AMS та зовнішню котушку для подавання філаменту. Верхній отвір транспортує філамент до основного сопла, нижній — до допоміжного сопла.
9. Жолоб для очищення: з’єднується з внутрішнім очищувачем принтера, дозволяючи виводити з камери відходи, що утворюються під час друку.
10. Вентиляційні отвори: допомагають виводити гаряче повітря з камери в режимі інтенсивного охолодження.
11. Витяжний вентилятор: встановлений на задній панелі принтера, містить фільтр, який очищує внутрішнє гаряче повітря перед його виведенням із камери.

1.2.2 Друкувальна голова

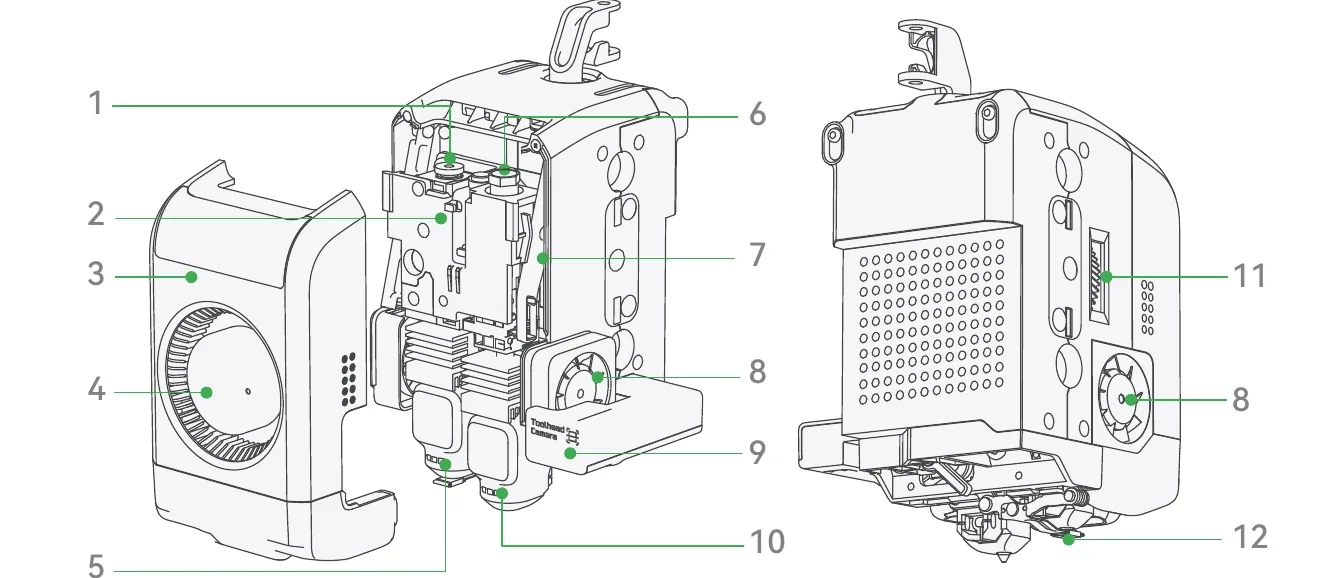

1. Вхідний отвір філаменту основного сопла друкувальної голови: через цей отвір філамент потрапляє в основний екструдер та основне сопло.
2. Основний екструдер: захоплює та штовхає філамент в основне сопло. Точно контролює довжину екструзії та ретракту філаменту.
3. Передня кришка друкувальної голови: захищає передню частину друкувальної голови від потрапляння пилу чи сміття.
4. Вентилятор обдування деталі: спрямовує охолоджувальний потік повітря поблизу сопла хотенда, щоб швидко охолоджувати надруковані шари.
5. Основне сопло: нагріває та плавить філамент, а потім екструдує його через сопло.
6. Вхідний отвір філаменту допоміжного сопла друкувальної голови: через цей отвір філамент потрапляє в допоміжний екструдер і потім штовхається до допоміжного сопла.
7. Важіль різака філаменту: під час вивантаження приводить у дію лівий/правий різак філаменту для розрізання філаменту відповідного сопла.
8. Вентилятор охолодження хотенда: стабілізує температуру хотенда, щоб запобігти засміченню через перегрів.
9. Камера друкувальної голови: використовується для калібрування точності руху, високоточного калібрування зміщення сопла та розпізнавання ідентифікаційного коду пластини столу.
10. Допоміжне сопло: нагріває та плавить філамент, а потім екструдує його через сопло. Рухається вгору-вниз разом із важелем перемикання сопла для перемикання між двома соплами.
11. Шестерня основного екструдера: виготовлена із загартованої сталі, включає ведуче та ведене колеса. Точно штовхає філамент під приводом мотора екструдера.
12. Заслінка потоку: чорна заслінка, розташована під соплом, яка запобігає капанню розплавленого філаменту з неактивного сопла на модель чи пластину столу.

1.3 Огляд компонентів AMS 2 Pro

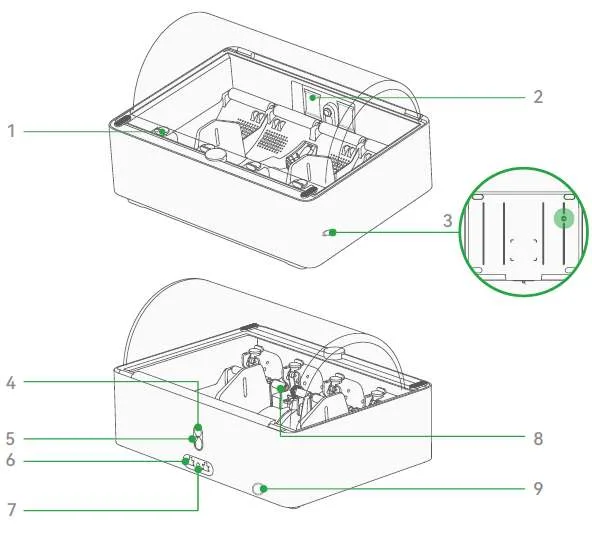

1. Вхідний отвір філаменту: вставте кінець філаменту в цей отвір, і система автоматично виявить та розпочне завантаження філаменту.
2. Вологопоглинач: підтримує внутрішню камеру AMS сухою.
3. Повітрозабірник: впускає зовнішнє сухе повітря.
4. Кнопка вивільнення PTFE-трубки: натисніть цю кнопку на задній частині AMS, щоб вивільнити та вийняти PTFE-трубку.
5. Вихідний отвір філаменту: з’єднує AMS із вхідним отвором філаменту принтера.
6. Порт Bambu Bus 6-контактний: використовується для підключення AMS до принтера чи інших пристроїв AMS.
7. Роз’єм живлення: підключіть блок живлення до цього порту, щоб забезпечити живлення функції сушіння.
8. Активний опорний вал: активно підтримує та приводить в обертання котушку філаменту.
9. Вентиляційний отвір: виводить вологу всередині AMS.

1.4 Стан принтера та AMS

1.4.1 Індикатор стану AMS 2 Pro

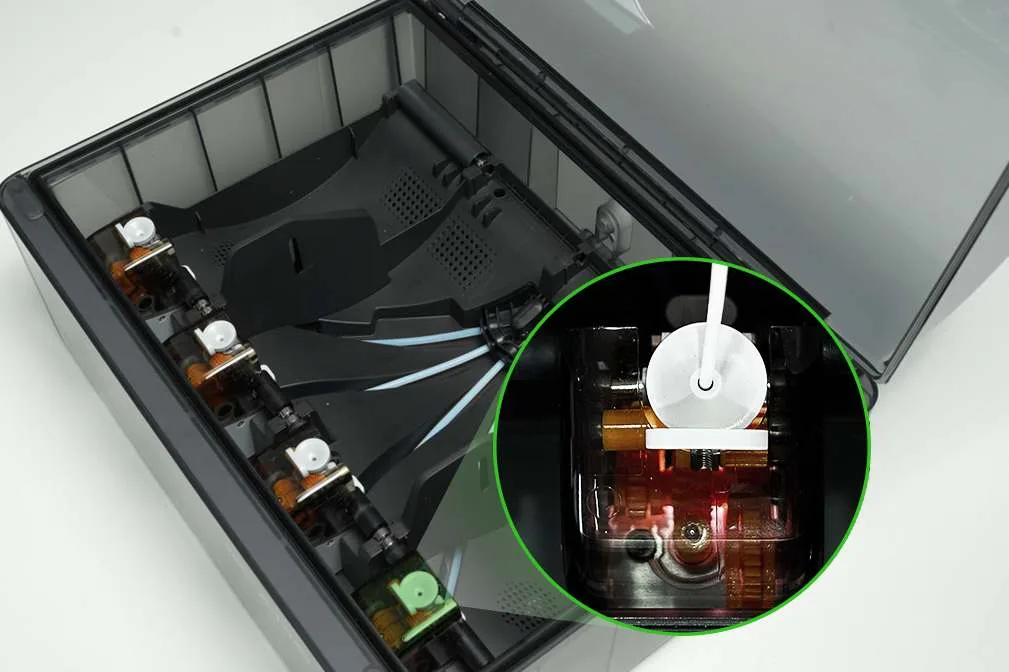

Індикатор AMS показує поточний робочий стан: біле світло вказує на нормальну роботу, а червоне світло вказує на помилку чи несправність.

1.4.2 Повідомлення HMS

HMS (Health Management System, система управління станом) — це вбудована система діагностики несправностей та моніторингу стану для принтерів Bambu Lab та AMS (автоматичної системи матеріалів).

Коли пристрій зазнає апаратної несправності, збою друку чи потребує обслуговування, HMS надає сповіщення на екрані принтера чи в програмному забезпеченні, як-от Bambu Handy та Bambu Studio, а також пропонує рекомендовані рішення.

Ви можете торкнутися піктограми повідомлень у нижньому правому куті головної сторінки або піктограми повідомлень у лівому меню, щоб перейти на сторінку повідомлень і переглянути деталі. Скористайтеся будь-яким із наведених нижче способів, щоб діагностувати та усунути проблеми.

Якщо з’явилося повідомлення HMS, скористайтеся будь-яким із наведених нижче способів, щоб знайти та усунути несправність:

• Відскануйте QR-код своїм телефоном, щоб напряму перейти на сторінку діагностики та усунення несправностей.
• Відвідайте Bambu Lab Wiki та знайдіть код HMS, щоб переглянути детальні причини та кроки усунення несправності.

1.5 Піктограми екрана

Головна панель меню розташована з лівого боку екрана принтера. Торкайтеся піктограм, щоб перейти на сторінки Головна, Керування, Філамент, Налаштування чи Повідомлення для налаштування та керування принтером. Детальні описи функцій та інструкції з експлуатації див. у розділі Загальні елементи керування екраном.

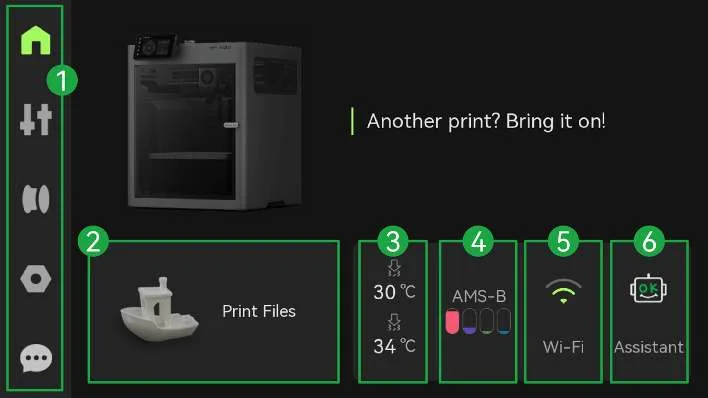

Головна сторінка

1. Виберіть внутрішні моделі чи моделі, збережені на USB.
2. Швидкий доступ до налаштувань сопла та екструдера.
3. Швидкий доступ до сторінки філаменту AMS.
4. Швидкий доступ до налаштувань мережі.
5. Швидкий доступ до сторінки повідомлень для перевірки помилок HMS (Health Management System, системи управління станом).

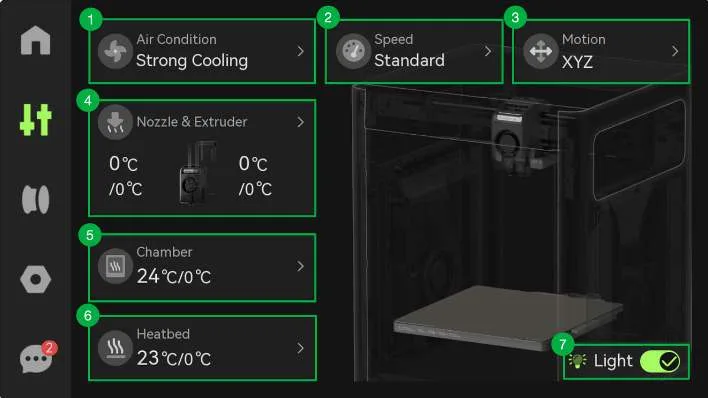

Керування

1. Переглядайте та вручну встановлюйте режим керування повітрям і швидкість вентилятора.
2. Встановлюйте режим швидкості друку.
3. Керуйте рухом друкувальної голови та нагрівального стола вздовж осей X, Y та Z.
4. Встановлюйте тип і температуру сопла. Керуйте екструдером для екструзії чи ретракту філаменту.
5. Переглядайте та встановлюйте температуру камери.
6. Переглядайте та встановлюйте температуру нагрівального стола.
7. Керуйте світлодіодним освітленням усередині камери.

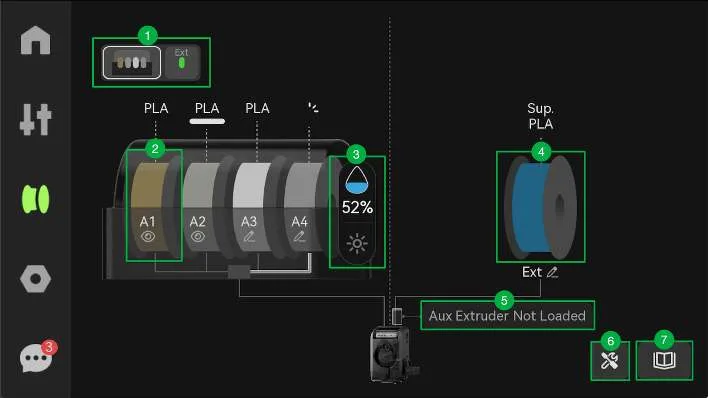

Філамент

1. Перемикайтеся між інформацією AMS та зовнішньої котушки.
2. Торкніться піктограми будь-якої котушки AMS, щоб редагувати філамент, завантажити чи вивантажити філамент та повторно зчитати RFID філаменту.
3. Переглядайте вологість і температуру всередині AMS та виконуйте сушіння.
4. Торкніться піктограми зовнішньої котушки, щоб редагувати філамент та завантажити чи вивантажити філамент.
5. Показує стан завантаження допоміжного екструдера.
6. Вмикайте функції автоматичного поповнення, налаштування AMS та сушіння.
7. Переглядайте посібник із завантаження філаменту.

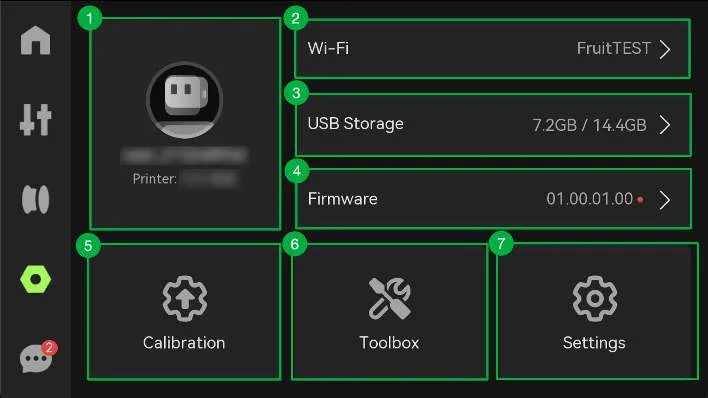

Налаштування

1. Увійдіть та переглядайте обліковий запис.
2. Налаштуйте мережу принтера.
3. Налаштуйте накопичувач USB.
4. Переглядайте та оновлюйте прошивку.
5. Запускайте калібрування друку.
6. Використовуйте такі функції, як обслуговування принтера та сушіння філаменту.
7. Інші базові налаштування.

Повідомлення

Коли принтер потребує обслуговування чи стикається з несправністю, тут відображаються відповідні повідомлення-підказки (див. Повідомлення HMS).
