Введение

1.1 Обзор продукта

X2D — это интеллектуальный 3D-принтер, основанный на технологии послойного наплавления (FDM). В этой модели реализована инновационная система с двумя экструдерами, каждый из которых имеет собственную конструкцию: вспомогательный экструдер обеспечивает мощное усилие для подачи филамента на большое расстояние, при этом снижая нагрузку на печатающую головку и улучшая динамику перемещений. Принтер сохраняет компактные габариты, обеспечивая при этом достаточную область печати. Конструкция с двумя хотэндами существенно повышает эффективность смены материала и снижает расход филамента.

X2D также предлагает следующие возможности, обеспечивающие более интеллектуальный процесс печати и делающие вашу творческую работу более эффективной и разнообразной.

• Удобство использования: 5-дюймовый сенсорный экран и интерфейс второго поколения обеспечивают более плавное взаимодействие, а конструкция хотэнда с быстрым съёмом упрощает регулярное обслуживание и замену.
• Надёжная поддержка инженерных материалов: При температуре сопла до 300 ℃, температуре нагревательной плиты до 120 ℃ и адаптивной системе воздушного потока, активно нагревающей камеру до 65 ℃, принтер надёжно справляется с широким спектром задач печати — от базовых до инженерных филаментов.
• Интеллектуальное обнаружение и всесторонняя калибровка: Экструдерный двигатель собственной разработки работает совместно с буфером филамента, обеспечивая двойное обнаружение запутывания филамента, а несколько камер и датчиков реализуют широкий набор функций интеллектуального обнаружения и калибровки.

При использовании совместно с системой автоматической подачи материала (AMS) принтер становится ещё более интеллектуальным и удобным:

• AMS 2 Pro: поддерживает синхронизацию филамента по RFID, автоматическую смену цветов/материалов и интеллектуальную сушку. Улучшает многоматериальную печать и управление филаментом, делая процесс печати более интеллектуальным, удобным и совершенным.
• AMS HT: предназначена для высокотемпературных филаментов; AMS HT поддерживает синхронизацию филамента по RFID, автоматическую смену цветов/материалов и интеллектуальную сушку, отвечая требованиям инженерной и профессиональной печати.

Дополнительные аксессуары для модернизации позволяют ещё больше повысить автоматизацию печати и сократить ручные операции:

• Переключатель тракта филамента: поддерживает любое сопоставление между AMS и двумя хотэндами, обеспечивая гибкую подачу филамента из AMS к любому целевому хотэнду и исключая ручное вмешательство в режиме экономии филамента.
• Модуль помощи подачи TPU: позволяет подавать филамент напрямую через входное отверстие модуля, пока принтер остаётся закрытым, упрощая подготовку и загрузку для печати TPU и снижая сопротивление подаче независимо от расположения катушки.

1.2 Знакомство с компонентами принтера

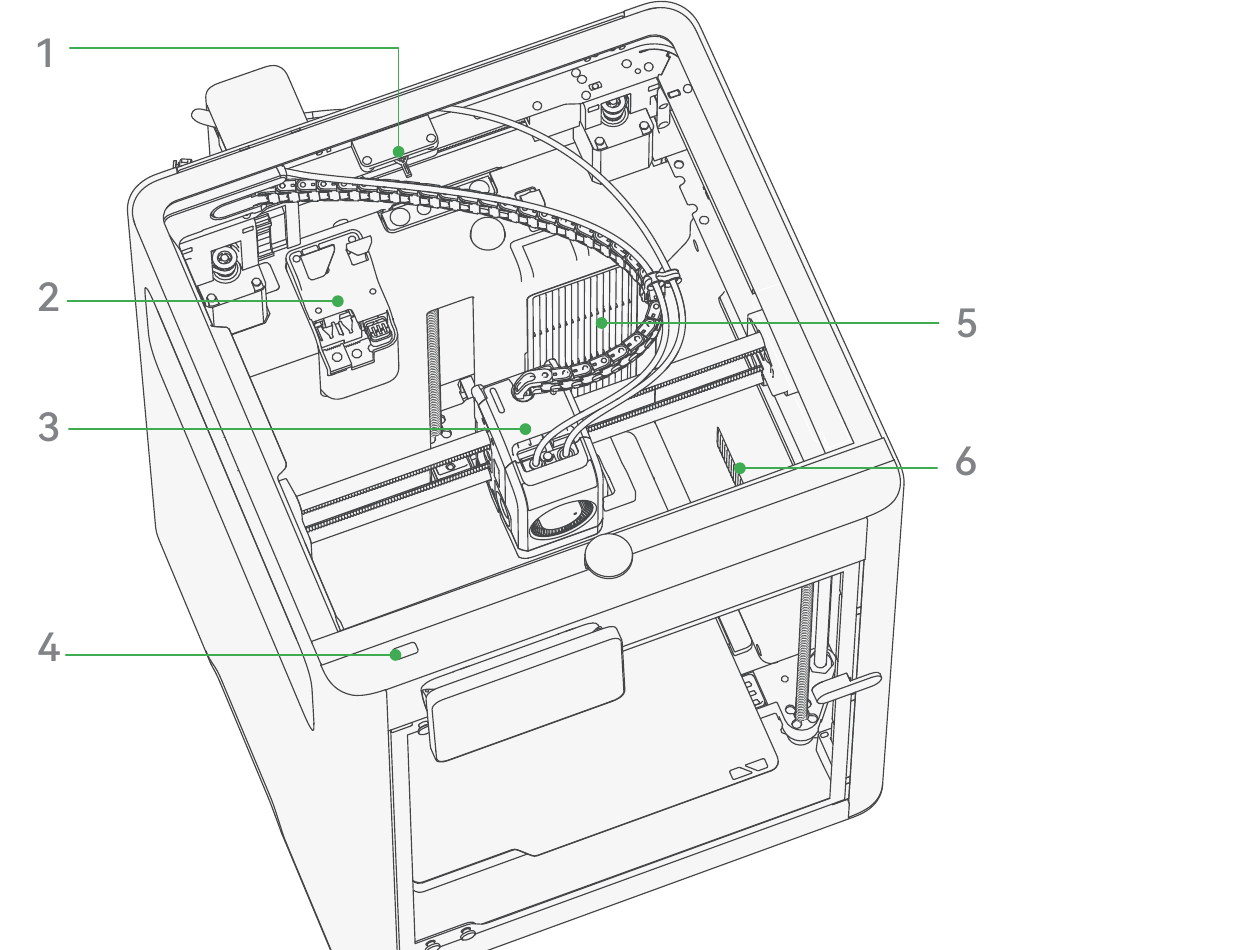

1.2.1 Принтер

1. Упор ножа для филамента: Вставляется в печатающую головку, чтобы активировать левый и правый ножи для обрезки филамента.
2. Очиститель сопла: Состоит из очистителя сопла и вытирающей подушки. Очищает и собирает излишки выдавленного филамента, поддерживая чистоту и гладкость поверхности печати.
3. Печатающая головка: Содержит основной экструдер. Точно выдавливает и нагревает филамент, послойно нанося расплавленный филамент на пластину стола.
4. Порт USB: Вставьте USB-накопитель для автономной печати файлов моделей и хранения записей и таймлапс-видео.
5. Воздушный фильтр: Воздух внутри камеры проходит через фильтр с активированным углём перед выпуском, что помогает снизить выброс частиц и запахов.
6. Блок адаптивного переключения воздушного потока: В режиме интенсивного охлаждения он забирает внешний прохладный воздух для снижения температуры среды печати. В режиме нагрева он работает совместно с воздушным фильтром, формируя внутреннюю циркуляцию воздуха.

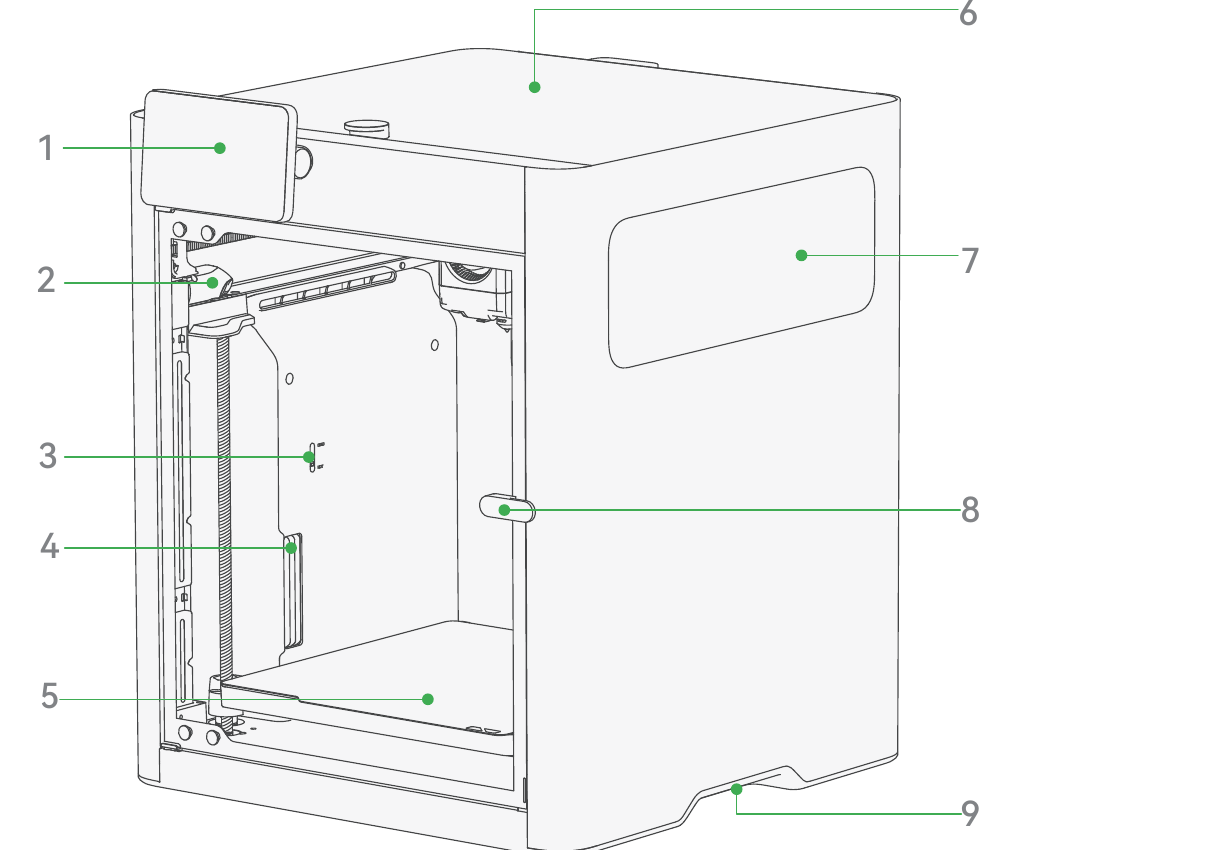

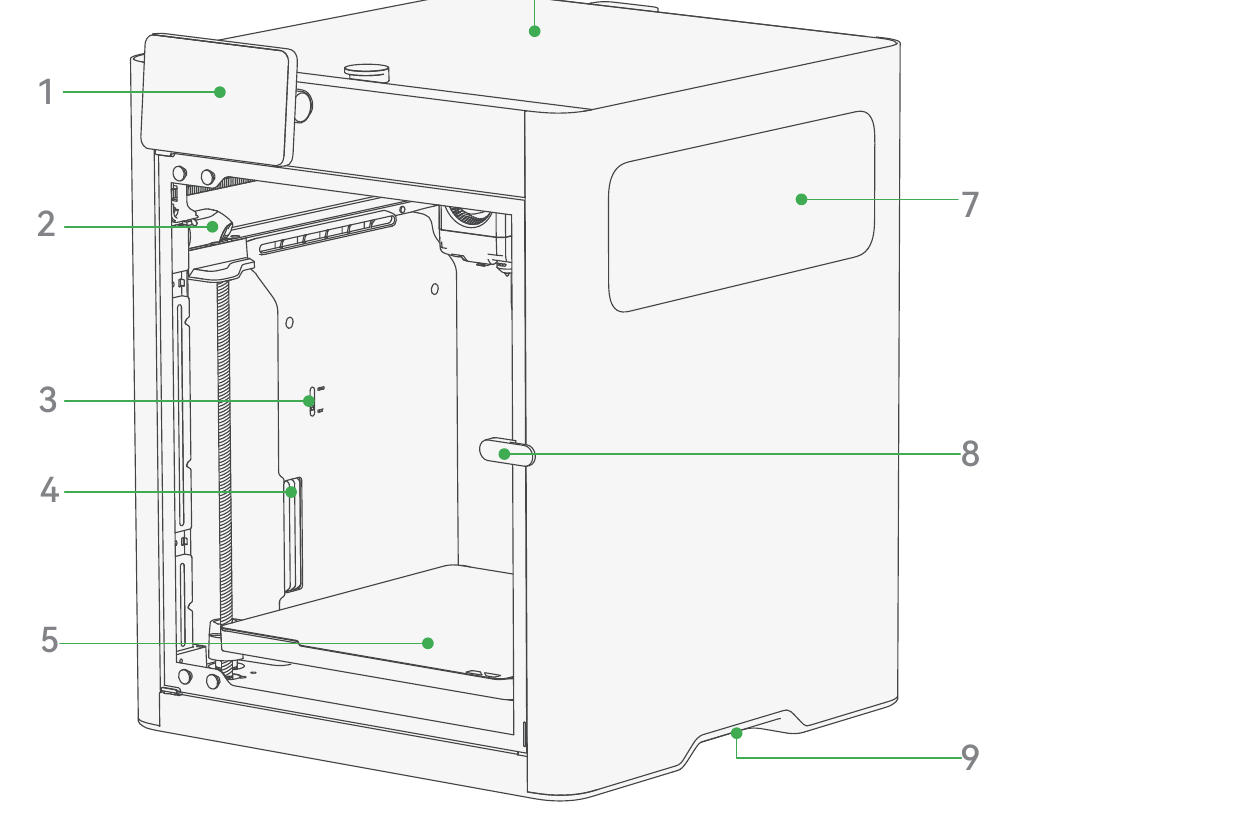

1. Сенсорный экран: Отображает параметры печати и управляет принтером.
2. Камера прямого просмотра*: Отслеживает ход печати в реальном времени и используется для записи таймлапсов и ИИ-распознавания.
3. Индикатор режима циркуляции: Автоматически переключается в зависимости от режима управления воздухом без ручной настройки.
4. Блок нагревателя камеры: В режиме нагрева повышает и поддерживает температуру камеры. В режиме интенсивного охлаждения забирает внешний прохладный воздух для снижения температуры среды печати.
5. Нагревательная плита: Нагревает поверхность печати для обеспечения стабильной адгезии печатаемых слоёв к пластине стола, предотвращая коробление или отслоение.
6. Верхняя стеклянная крышка: Позволяет наблюдать за ходом печати во время работы. Обеспечивает хорошую герметичность и безопасность, а также может использоваться для размещения AMS.
7. Боковое окно: Позволяет наблюдать за ходом печати с левой и правой сторон во время работы.
8. Передняя дверца: Сохраняет принтер закрытым и помогает поддерживать температуру камеры при высокотемпературной печати. Также позволяет наблюдать за ходом печати.
9. Внешний воздухозаборник (ручка для подъёма): В режиме интенсивного охлаждения забирает внешний воздух через воздухозаборник для снижения температуры камеры. Используйте это место для подъёма принтера при безопасной переноске.

1. Натяжитель ремня: Регулирует и контролирует натяжение ремня. Передаёт данные в систему для обеспечения точности печати и стабильности перемещений.
2. Основание держателя катушки: Фиксирует держатель катушки, позволяя разместить внешнюю катушку.
3. Разъём питания и выключатель: Подключите принтер к розетке переменного тока с помощью прилагаемого кабеля питания. Включите выключатель, чтобы подать питание на принтер.
4. Кронштейн PTFE-трубки основного экструдера: Через этот порт филамент попадает в принтер и направляется к основному соплу печатающей головки.
5. Кронштейн PTFE-трубки вспомогательного экструдера: Через этот порт филамент попадает во вспомогательный экструдер и затем подаётся к вспомогательному соплу печатающей головки.
6. Вспомогательный экструдер: Независимо выдавливает филамент для вспомогательного сопла, подавая филамент из буфера филамента к печатающей головке.
7. Порт Bambu Bus 6-контактный: Подключайте устройства AMS и внешние вытяжные вентиляторы к принтеру с помощью прилагаемого 6-контактного кабеля Bambu Bus для обеспечения корректной связи.
8. Буфер филамента: Снижает колебания натяжения во время загрузки филамента для обеспечения плавной подачи.
   • В верхней части находятся два 6-контактных порта Bambu Bus для передачи данных к AMS и внешнему вытяжному вентилятору.
   • С левой стороны расположены два входных отверстия для филамента для подключения AMS и внешней катушки для подачи филамента. Верхнее отверстие подаёт филамент к основному соплу, нижнее — к вспомогательному соплу.
9. Жёлоб для отходов: Соединяется с внутренним очистителем сопла принтера, позволяя выводить отходы, образующиеся во время печати, из камеры.
10. Вентиляционные отверстия: Способствуют выводу горячего воздуха из камеры в режиме интенсивного охлаждения.
11. Вытяжной вентилятор: Установлен на задней панели принтера, содержит фильтр, очищающий внутренний горячий воздух перед его выводом из камеры.

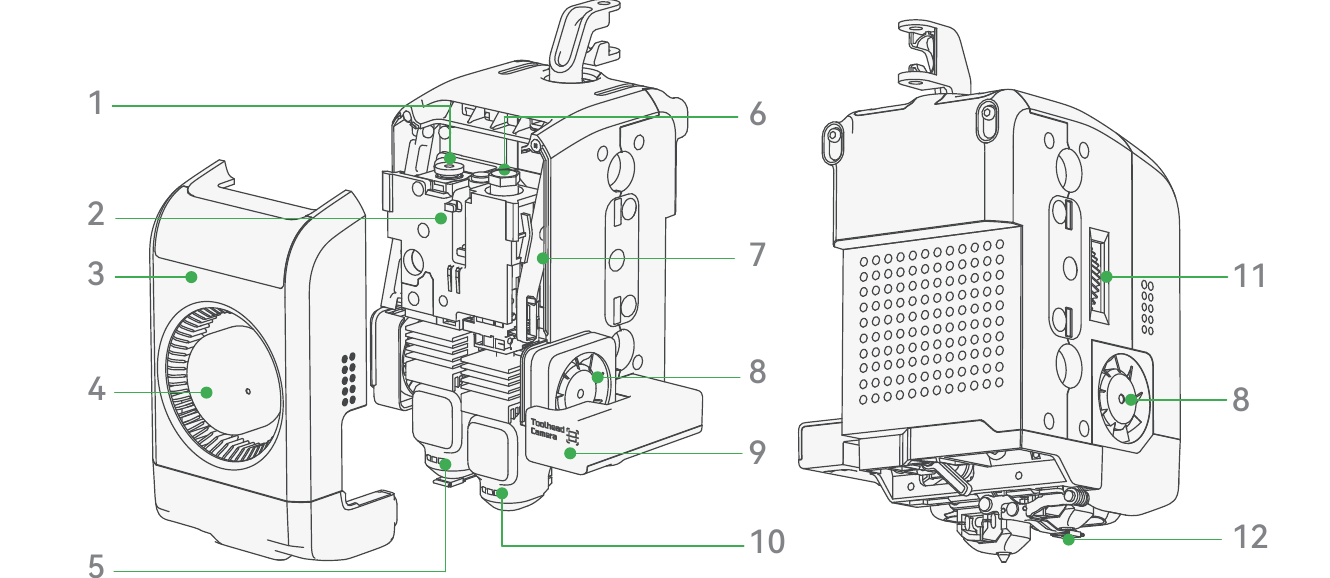

1.2.2 Печатающая головка

1. Входное отверстие филамента печатающей головки для основного сопла: Через это отверстие филамент попадает в основной экструдер и основное сопло.
2. Основной экструдер: Захватывает и подаёт филамент в основное сопло. Точно контролирует длину выдавливания и ретракции филамента.
3. Передняя крышка печатающей головки: Защищает переднюю часть печатающей головки от попадания пыли и мусора.
4. Вентилятор обдува детали: Направляет охлаждающий поток воздуха рядом с соплом хотэнда для быстрого охлаждения печатаемых слоёв.
5. Основное сопло: Нагревает и расплавляет филамент, затем выдавливает его через сопло.
6. Входное отверстие филамента печатающей головки для вспомогательного сопла: Через это отверстие филамент попадает во вспомогательный экструдер и затем подаётся к вспомогательному соплу.
7. Рычаг ножа для филамента: Во время выгрузки приводит в действие левый/правый нож для обрезки филамента соответствующего сопла.
8. Вентилятор охлаждения хотэнда: Стабилизирует температуру хотэнда для предотвращения засоров, вызванных перегревом.
9. Камера печатающей головки: Используется для калибровки точности перемещений, высокоточной калибровки смещения сопла и распознавания идентификационного кода пластины стола.
10. Вспомогательное сопло: Нагревает и расплавляет филамент, затем выдавливает его через сопло. Перемещается вверх и вниз вместе с рычагом переключения сопел для переключения между двумя хотэндами.
11. Шестерня основного экструдера: Изготовлена из закалённой стали, включает ведущее и ведомое колёса. Точно подаёт филамент под приводом экструдерного двигателя.
12. Заслонка потока: Чёрная заслонка, расположенная под соплом, которая предотвращает капание расплавленного филамента из неактивного сопла на модель или пластину стола.

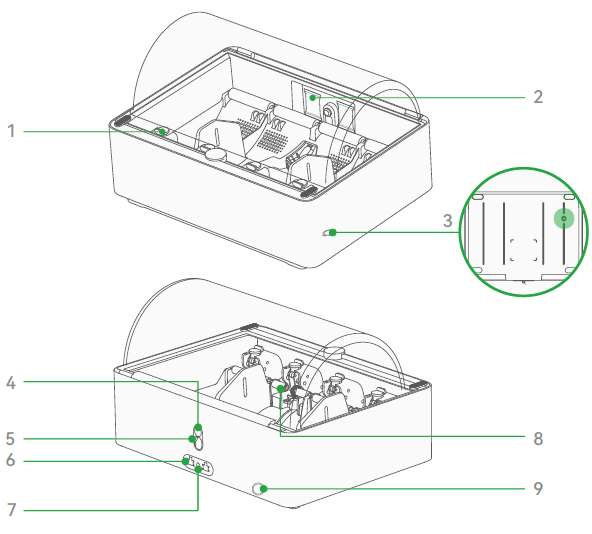

1.3 Знакомство с компонентами AMS 2 Pro

1. Входное отверстие для филамента: Вставьте конец филамента в это отверстие, и система автоматически обнаружит его и начнёт загрузку филамента.
2. Влагопоглотитель: Поддерживает сухость внутренней камеры AMS.
3. Воздухозаборник: Подаёт внешний сухой воздух.
4. Кнопка освобождения PTFE-трубки: Нажмите эту кнопку на задней части AMS, чтобы освободить и извлечь PTFE-трубку.
5. Выходное отверстие для филамента: Соединяет AMS с входным отверстием филамента принтера.
6. Порт Bambu Bus 6-контактный: Используется для подключения AMS к принтеру или другим модулям AMS.
7. Разъём питания: Подключите адаптер питания к этому порту для обеспечения питания функции сушки.
8. Активный опорный вал: Активно поддерживает и приводит во вращение катушку с филаментом.
9. Вентиляционное отверстие: Выводит влагу изнутри AMS.

1.4 Состояние принтера и AMS

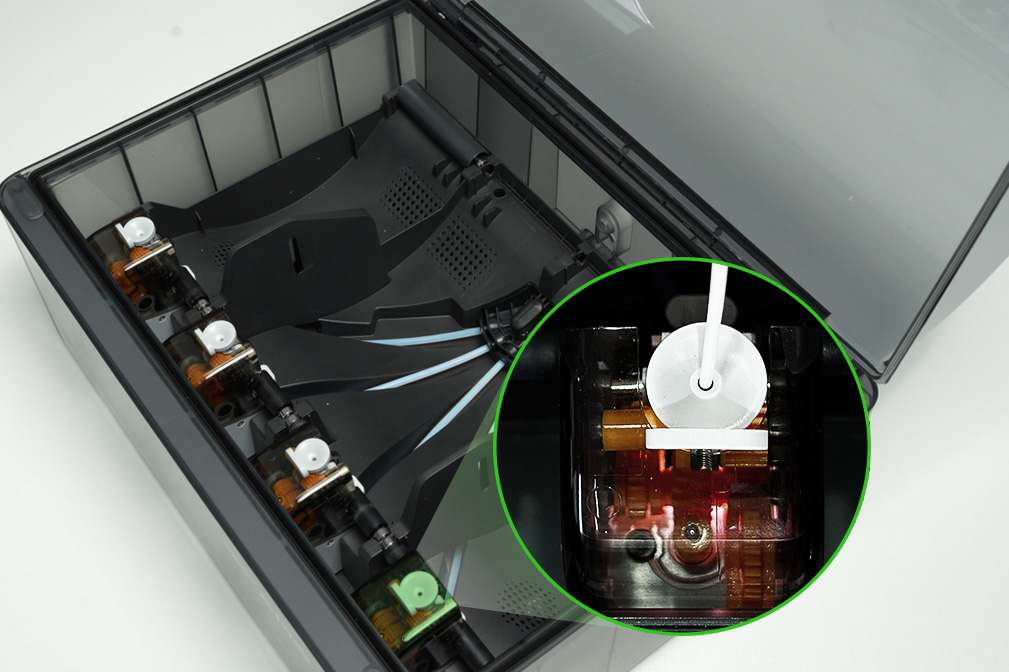

1.4.1 Индикатор состояния AMS 2 Pro

Индикатор AMS показывает текущее рабочее состояние: белый свет означает нормальную работу, а красный свет указывает на ошибку или неисправность.

1.4.2 Сообщения HMS

HMS (Health Management System, система управления состоянием) — это встроенная система диагностики неисправностей и мониторинга состояния для принтеров Bambu Lab и AMS (система автоматической подачи материала).

Когда устройство сталкивается с аппаратным сбоем, сбоем печати или требует обслуживания, HMS выводит уведомления на экране принтера или в программном обеспечении, таком как Bambu Handy и Bambu Studio, и предлагает рекомендуемые решения.

Вы можете нажать значок сообщений в правом нижнем углу главной страницы или значок сообщений в левом меню, чтобы перейти на страницу сообщений и просмотреть подробности. Используйте любой из следующих способов для диагностики и устранения неполадок.

Если появилось сообщение HMS, используйте любой из следующих способов для локализации и устранения неисправности:

• Отсканируйте QR-код телефоном, чтобы напрямую перейти на страницу диагностики и устранения неполадок.
• Зайдите на Bambu Lab Wiki и найдите код HMS, чтобы просмотреть подробные причины и шаги по устранению неисправности.

1.5 Значки экрана

Главная панель меню находится с левой стороны экрана принтера. Нажимайте значки для перехода на страницы Главная, Управление, Филамент, Настройки или Сообщения, чтобы настраивать принтер и работать с ним. Подробные описания функций и инструкции по эксплуатации см. в разделе Общие элементы управления экраном.

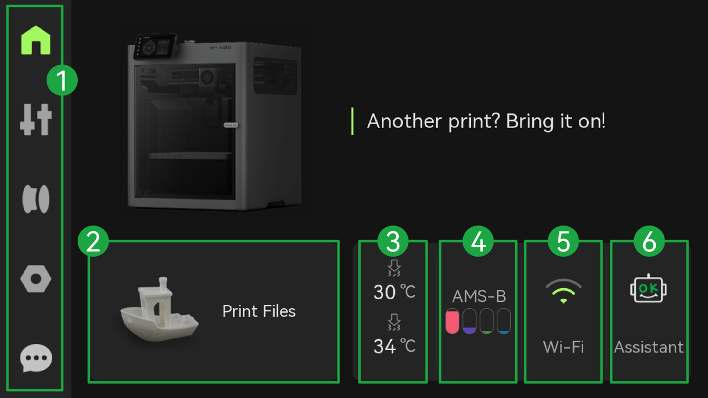

Главная страница

1. Выбор внутренних моделей или моделей, хранящихся на USB.
2. Быстрый доступ к настройкам сопла и экструдера.
3. Быстрый доступ к странице филамента AMS.
4. Быстрый доступ к настройкам сети.
5. Быстрый доступ к странице сообщений для проверки ошибок HMS (Health Management System, система управления состоянием).

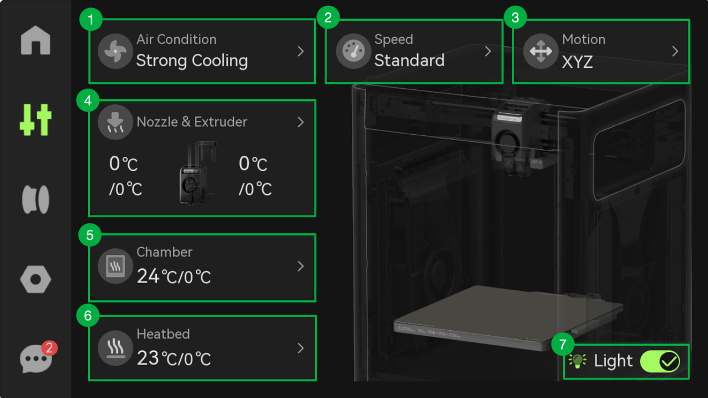

Управление

1. Просмотр и ручная настройка режима управления воздухом и скорости вентилятора.
2. Настройка режима скорости печати.
3. Управление перемещением печатающей головки и нагревательной плиты по осям X, Y и Z.
4. Настройка типа и температуры сопла. Управление экструдером для выдавливания или ретракции филамента.
5. Просмотр и настройка температуры камеры.
6. Просмотр и настройка температуры нагревательной плиты.
7. Управление светодиодной подсветкой внутри камеры.

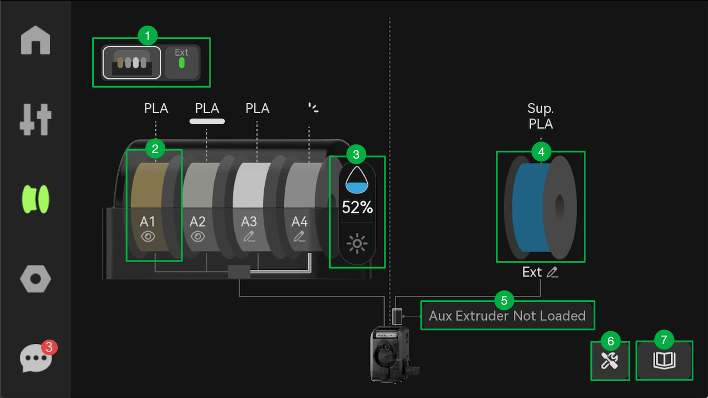

Филамент

1. Переключение между информацией об AMS и внешней катушке.
2. Нажмите на значок любой катушки AMS, чтобы отредактировать филамент, загрузить или выгрузить филамент и повторно считать RFID филамента.
3. Просмотр влажности и температуры внутри AMS и выполнение сушки.
4. Нажмите на значок внешней катушки, чтобы отредактировать филамент, загрузить или выгрузить филамент.
5. Отображает состояние загрузки вспомогательного экструдера.
6. Включение функций автоматического пополнения, настройки AMS и сушки.
7. Просмотр руководства по загрузке филамента.

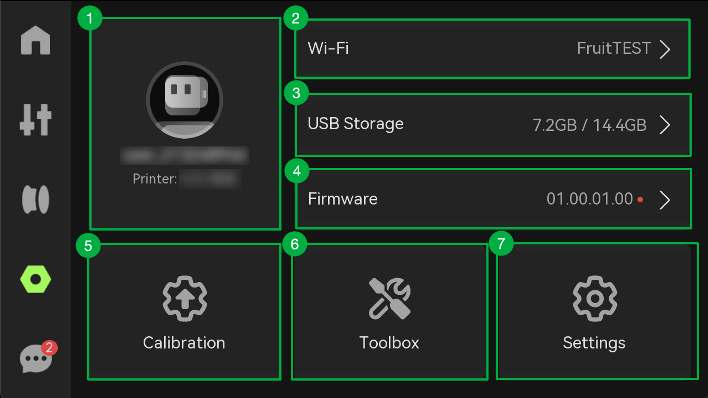

Настройки

1. Вход и просмотр учётной записи.
2. Настройка сети принтера.
3. Настройка USB-накопителя.
4. Просмотр и обновление прошивки.
5. Запуск калибровки печати.
6. Использование функций, таких как обслуживание принтера и сушка филамента.
7. Прочие базовые настройки.

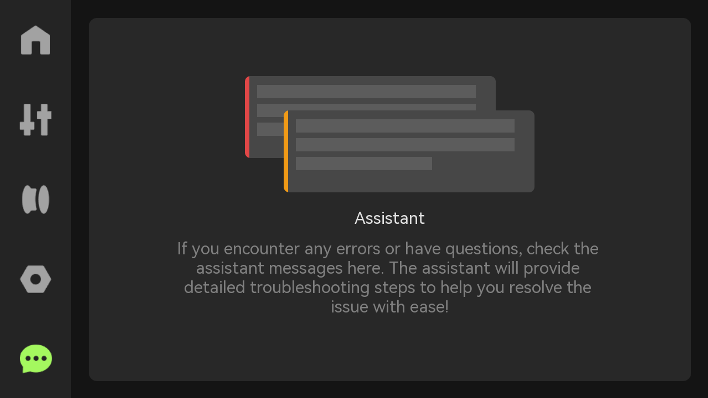

Сообщения

Когда принтеру требуется обслуживание или возникает неисправность, здесь отображаются соответствующие уведомления (см. Сообщения HMS).
