Регулярний догляд та обслуговування

11.1 Регулярне обслуговування

11.1.1 Частота обслуговування

Принтер може оцінювати ступінь свого забруднення на основі типу завдання та тривалості друку й надавати нагадування про обслуговування. Після отримання принтера оновіть прошивку до останньої версії, щоб увімкнути цю функцію.

11.1.2 Калібрування друку

Щоб забезпечити точність друку та стабільну роботу, виконайте повне калібрування після переміщення принтера або обслуговування ключових компонентів, таких як осі XYZ, ремені та друкувальна голова.

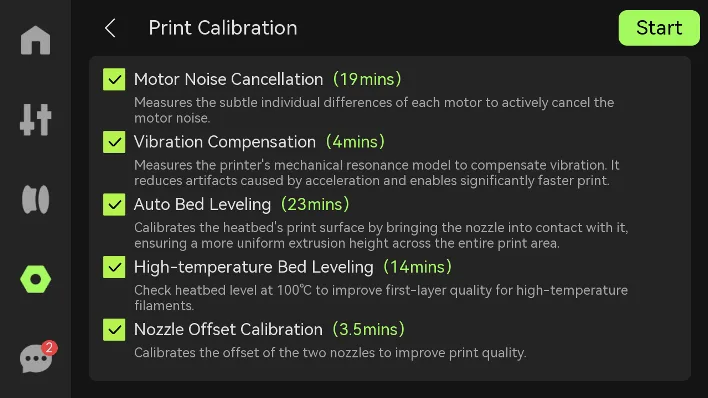

На екрані принтера торкніться ⚙ › Калібрування › Калібрування друку, потім виберіть потрібне завдання калібрування.

11.1.3 Повітряний фільтр

Інструменти: неткана серветка, спирт, щітка для пилу та новий фільтр з активованим вугіллям.

Регулярно очищуйте пил із кришки повітряного фільтра. Якщо поверхня фільтра помітно забруднена або насичена, замініть фільтр з активованим вугіллям.

1. На сенсорному екрані принтера торкніться ⚙ › Рух › нагрівальний стіл ↓, щоб опустити нагрівальний стіл донизу.

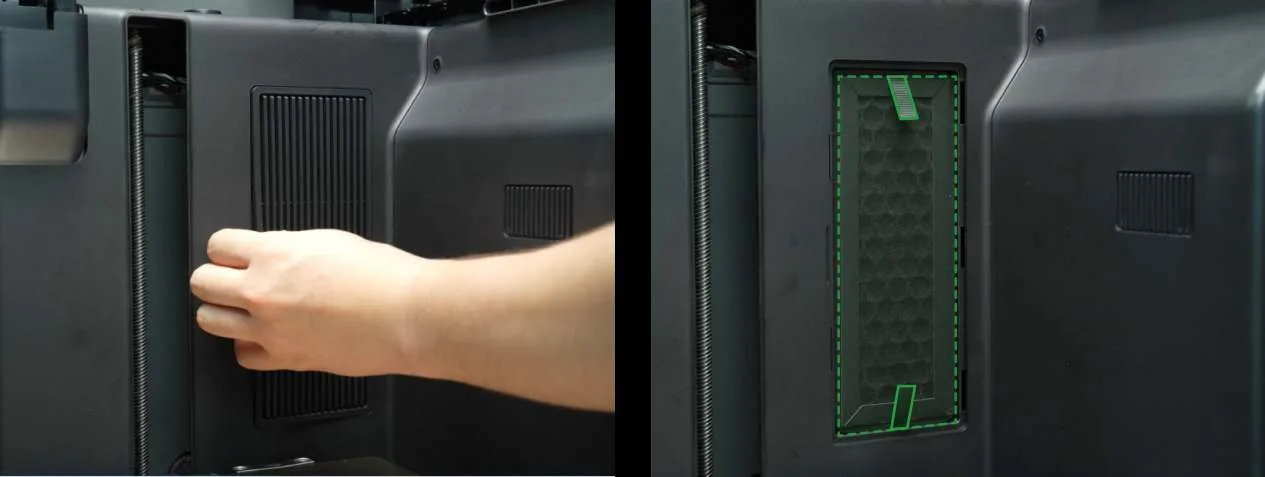

2. Зніміть кришку фільтра з бічних затискачів. Очистіть поверхню щіткою для пилу, потім протріть її нетканою серветкою, змоченою спиртом.

3. Візьміться за ручки фільтра та потягніть назовні, щоб зняти його, потім встановіть новий фільтр.

11.1.4 Осі XYZ

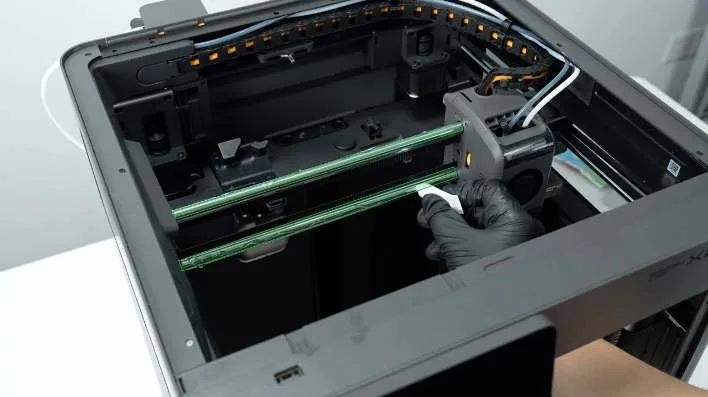

Очищення та змащування осі X

Інструменти: неткана серветка, спирт, мастильна олива.

1. Нетканою серветкою, змоченою спиртом, протріть лінійні напрямні осі X та ремені X.
2. Перемістіть друкувальну голову, щоб очистити решту частин.
3. Нанесіть мастильну оливу краплями на лінійну напрямну. Вручну повільно перемістіть друкувальну голову вздовж осі X 3–5 разів, щоб забезпечити рівномірний розподіл.

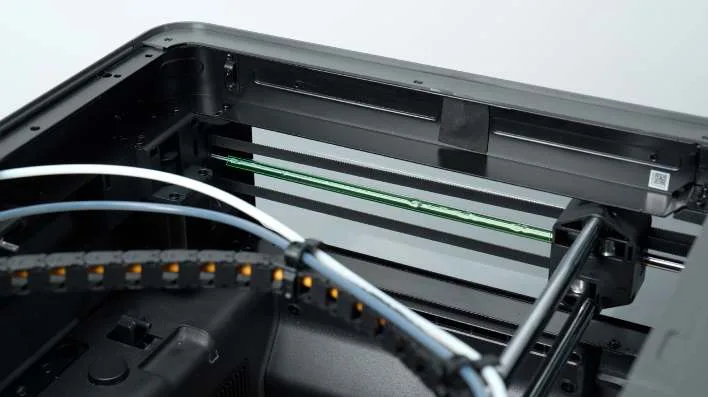

Очищення та змащування осі Y

Інструменти: неткана серветка, спирт, мастильна олива.

1. Нетканою серветкою, змоченою спиртом, протріть лінійні напрямні осі Y з обох боків.
2. Перемістіть друкувальну голову, щоб очистити решту частин.
3. Нанесіть мастильну оливу краплями на лінійні напрямні. Вручну перемістіть друкувальну голову вздовж осі Y 3–5 разів, щоб забезпечити рівномірний розподіл.

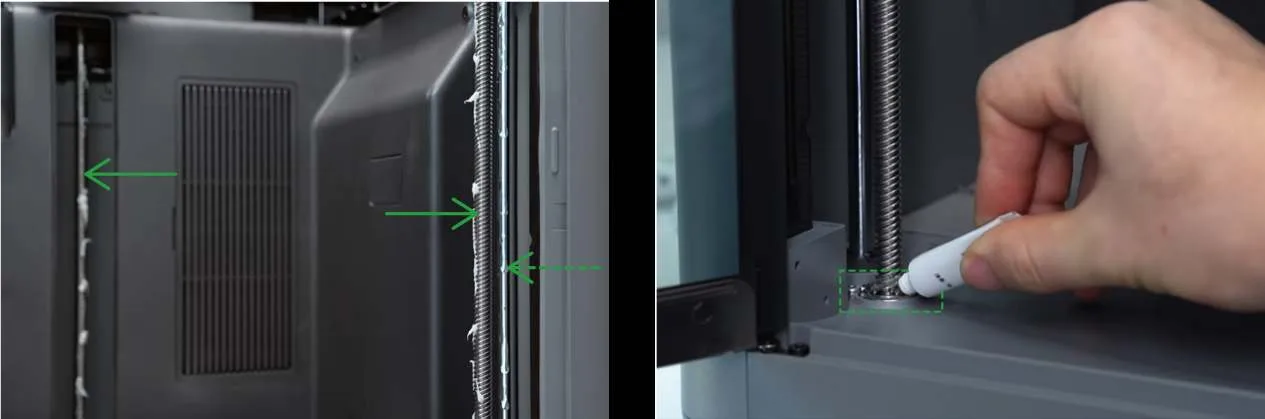

Очищення та змащування осі Z

Інструменти: неткана серветка, спирт, мастильна олива.

Вісь Z включає три комплекти ходових гвинтів і гладких напрямних: один спереду ліворуч, один спереду праворуч і один у центрі ззаду. Передні комплекти включають як ходовий гвинт, так і гладку напрямну, тоді як задній комплект включає лише ходовий гвинт. Під час очищення підніміть нагрівальний стіл з екрана принтера, щоб отримати доступ до нижніх ділянок.

1. Нетканою серветкою, змоченою спиртом, протріть ходові гвинти та лінійні напрямні з обох боків і ззаду.
2. Нанесіть мастильну оливу на лінійні напрямні, показані пунктирними лініями, та на підшипники в нижній частині ходових гвинтів. Нанесіть мастило на тіла ходових гвинтів, показані суцільними лініями.
3. Підключіть живлення. На екрані принтера торкніться ⚙ › Рух, потім перемістіть нагрівальний стіл угору й униз 3–5 разів, щоб рівномірно розподілити мастило.

11.1.5 Нагрівальний стіл

Інструменти: неткана серветка, спирт.

1. На екрані принтера торкніться ⚙ › Рух › ▲, щоб підняти нагрівальний стіл. Очистіть будь-які залишки філаменту знизу.

2. Рівномірно розпиліть спирт на дно камери, потім витріть насухо нетканою серветкою.

3. На екрані принтера опустіть нагрівальний стіл та зніміть пластину столу. Нетканою серветкою, змоченою спиртом, протріть поверхню нагрівального стола.

4. Після повного випаровування спирту встановіть пластину столу назад належним чином.

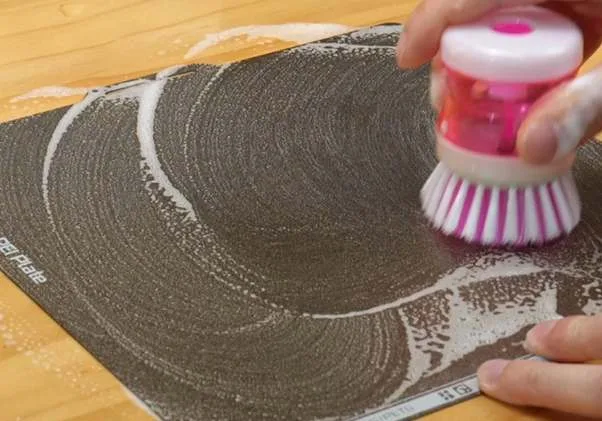

11.1.6 Пластина столу

Інструменти: мийний засіб для посуду, губка або щітка.

Вимийте пластину столу теплою водою з мийним засобом для посуду. Повністю висушіть її, перш ніж прикріплювати до нагрівального стола для використання.

11.1.7 Друкувальна голова

Інструменти: гострий пінцет, шестигранні ключі H2.0 та H1.5, мастило.

Вузол шестерень усередині екструдера може зношуватися після тривалого використання, спричиняючи проблеми з друком. Регулярно наносьте мастило для забезпечення плавного друку.

1. Зніміть екструдер, від’єднайте вузол датчика Холла, потім розділіть компоненти шестерень екструдера.
2. Нанесіть мастило на 2 місця розташування шестерень, показані на ілюстрації.

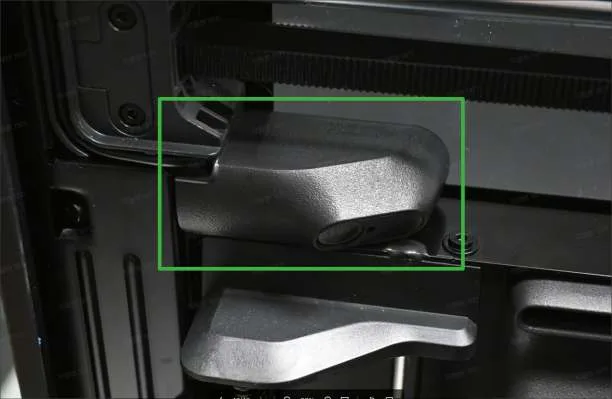

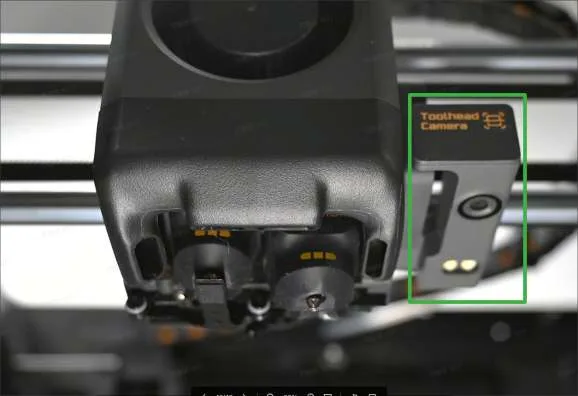

11.1.8 Камера

Інструменти: ватна паличка (або неткана серветка), спирт.

Після тривалого використання летючі частинки можуть накопичуватися на поверхнях камери прямого перегляду та камери друкувальної голови. Це спричиняє розмите відео та знижує чутливість візуального виявлення.

Занурте ватну паличку в невелику кількість спирту та протріть поверхні камер.

11.2 Заміна аксесуарів

З часом знос або старіння певних аксесуарів принтера може вплинути на загальну продуктивність друку. Регулярно перевіряйте стан аксесуарів та замінюйте їх за потреби. У цьому розділі пояснюються вимоги до заміни та кроки для поширених витратних деталей. Ви також можете відвідати Bambu Lab Wiki та переглянути “Part Replacement Guide” для отримання додаткових посібників.

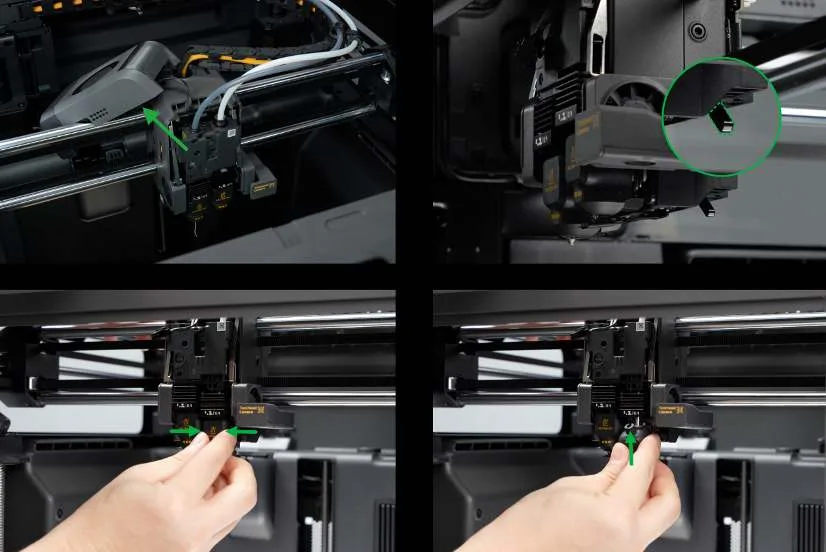

11.2.1 Силіконовий чохол хотенда

Інструменти: запасний силіконовий чохол (входить до комплекту інструментів).

Силіконовий чохол встановлюється навколо сопла хотенда для підтримання стабільної температури сопла. Замініть його, якщо він пошкоджений або більше не тримається надійно на місці.

1. Зніміть передню кришку друкувальної голови та відкладіть її вбік.
2. Перемкніть важіль перемикання сопел, щоб розмістити заслінку потоку під іншим хотендом.
3. Затисніть верхню частину силіконового чохла та потягніть його вниз по діагоналі, щоб зняти.
4. Встановіть новий силіконовий чохол на хотенд знизу вгору.
5. Обережно потягніть силіконовий чохол, щоб переконатися, що він встановлений належним чином, потім защіпніть передню кришку друкувальної голови на місце.

11.2.2 Хотенд

Інструменти: змінний хотенд, термостійкі рукавиці.

Замініть хотенд, коли він засмічений або пошкоджений і стандартні кроки з усунення засмічення (див. Усунення засмічення хотенда) більше не можуть вирішити проблему.

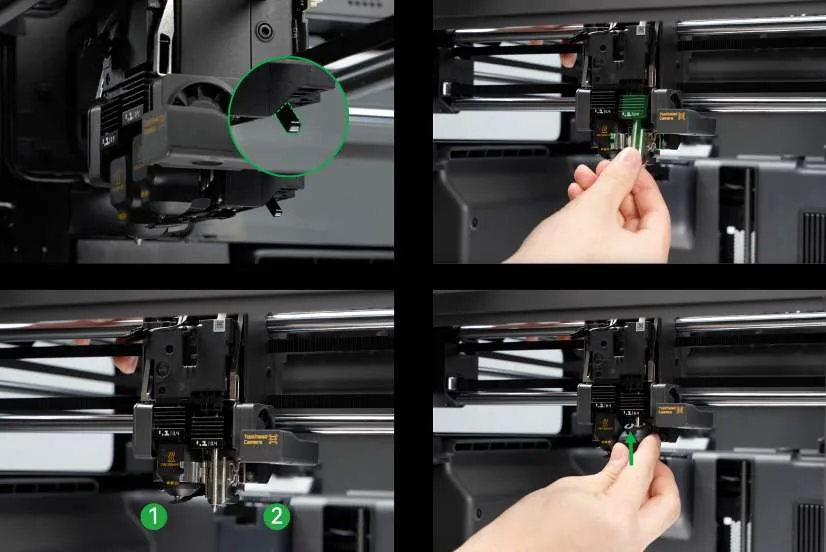

1. Зніміть передню кришку друкувальної голови. Перемістіть важіль перемикання сопел, щоб розмістити заслінку потоку під іншим хотендом.

2. Зніміть силіконовий чохол хотенда. Потім відкрийте фіксувальні затискачі хотенда, спочатку правий, потім лівий, та зніміть хотенд.

3. Вставте змінний хотенд. Закріпіть фіксувальні затискачі хотенда, спочатку лівий, потім правий, переконавшись, що вони щільно прилягають.

4. Встановіть назад силіконовий чохол та передню кришку друкувальної голови.

11.2.3 Серветка для очищення сопла

Інструменти: серветка для очищення сопла (входить до коробки з аксесуарами).

Серветка для очищення сопла встановлюється на очищувач і використовується для видалення залишків відходів матеріалу з поверхні сопла. Замініть її, коли вона пошкоджена або зміщена.

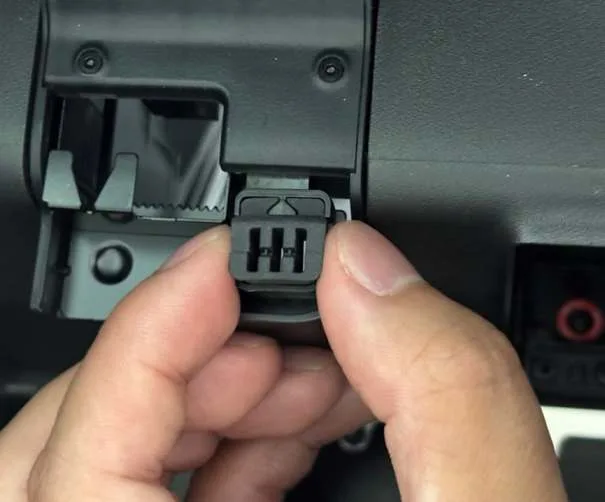

1. Зніміть стару серветку для очищення сопла з очищувача.

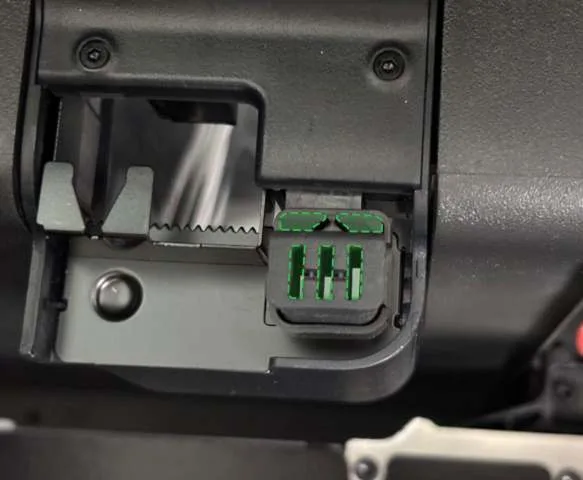

2. Вставте запасну серветку для очищення сопла. Вирівняйте серветку для очищення сопла з пазом на очищувачі, потім притисніть, доки вона не буде надійно встановлена.

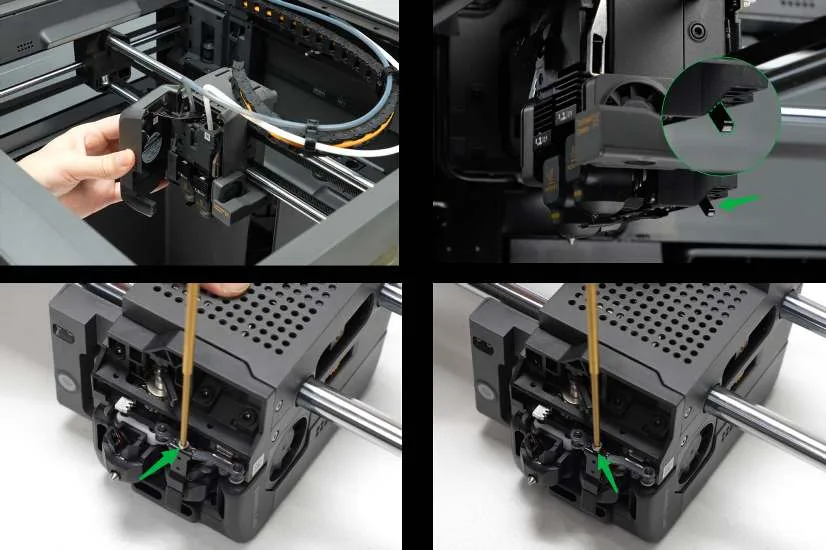

11.2.4 Заслінка потоку

Інструменти: шестигранний ключ H1.5, заслінка потоку (входить до комплекту інструментів).

Заслінка потоку перекриває неактивне сопло, щоб запобігти витіканню філаменту. Замініть її, якщо вона деформована й не може бути відрегульована або відремонтована вручну.

1. Зніміть передню кришку друкувальної голови.
2. Перемістіть важіль перемикання сопел ліворуч, щоб розмістити заслінку потоку під лівим соплом.
3. Послабте гвинт із задньої частини друкувальної голови та зніміть заслінку потоку.
4. Замініть заслінку потоку та надійно затягніть гвинт.
5. Защіпніть передню кришку друкувальної голови на місце.

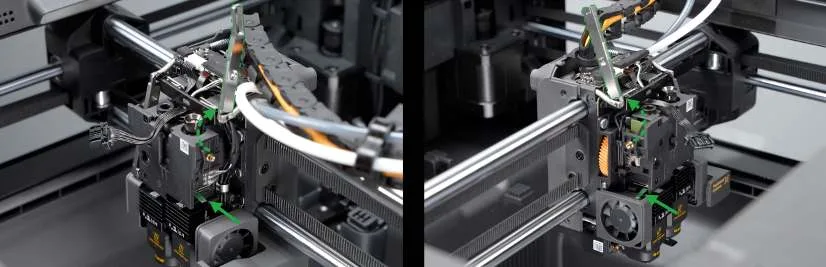

11.2.5 Лівий і правий ножі для філаменту

Інструменти: шестигранний ключ H1.5, лівий і правий ножі для філаменту (входять до комплекту інструментів), гострозубці або пінцет.

Ніж для філаменту розташований усередині друкувальної голови та з’єднаний із важелем ножа для філаменту. Під час вивантаження або зміни філаменту важіль ножа приводить у дію ніж для розрізання філаменту для відповідного хотенда. Якщо збої вивантаження часто виникають під час використання AMS, спочатку перевірте, чи не затупилося лезо.

Відвідайте Bambu Lab Wiki та знайдіть “filament cutter replacement guide for X2D” для отримання докладних інструкцій із заміни.

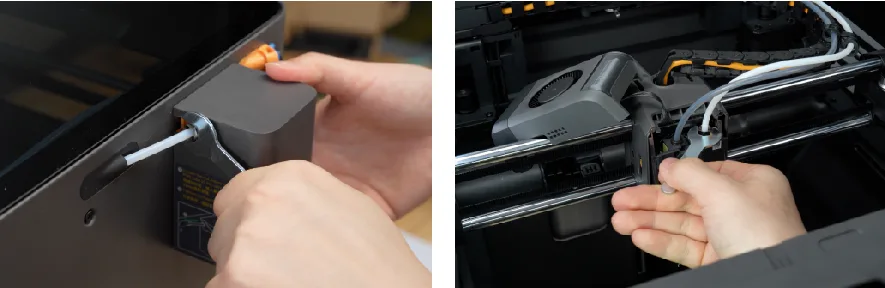

11.2.6 Фіксувальна гайка трубки PTFE

Інструменти: ріжковий ключ, фіксувальна гайка трубки PTFE (входить до комплекту інструментів).

Фіксувальна гайка трубки PTFE закріплює обидва кінці трубки PTFE між допоміжним екструдером та впускним отвором філаменту друкувальної голови. Замініть її запасною гайкою в разі втрати.

Використовуйте ключ, щоб затягувати гайку за годинниковою стрілкою та послаблювати проти годинникової стрілки.

---

Приємного користування!

Цей посібник може змінюватися без попереднього повідомлення. Відвідайте вебсайт Bambu Lab, щоб отримати найновішу версію: bambulab.com/support/documentation.
