Регулярный уход и обслуживание

11.1 Регулярное обслуживание

11.1.1 Периодичность обслуживания

Принтер может оценивать степень своего загрязнения на основе типа задания и продолжительности печати и предоставлять напоминания об обслуживании. После получения принтера обновите прошивку до последней версии, чтобы включить эту функцию.

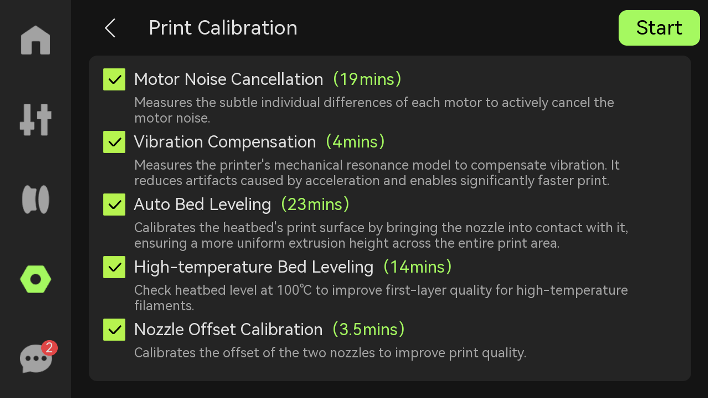

11.1.2 Калибровка печати

Чтобы обеспечить точность печати и стабильную работу, выполняйте полную калибровку после перемещения принтера или обслуживания ключевых компонентов, таких как оси XYZ, ремни и печатающая головка.

На экране принтера нажмите ⚙ › Калибровка › Калибровка печати, затем выберите нужную задачу калибровки.

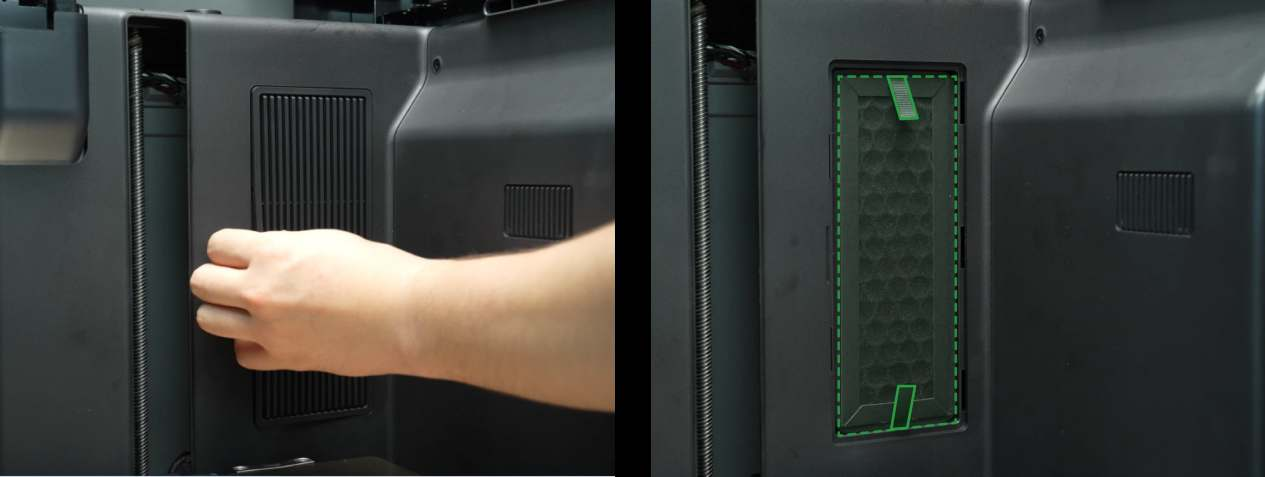

11.1.3 Воздушный фильтр

Инструменты: нетканая салфетка, спирт, щётка для пыли и новый фильтр с активированным углём.

Регулярно очищайте крышку воздушного фильтра от пыли. Если поверхность фильтра заметно загрязнена или насыщена, замените фильтр с активированным углём.

1. На сенсорном экране принтера нажмите ⚙ › Движение › нагревательная плита ↓, чтобы опустить нагревательную плиту в нижнее положение.

2. Снимите крышку фильтра с боковых защёлок. Очистите поверхность щёткой для пыли, затем протрите нетканой салфеткой, смоченной спиртом.

3. Возьмитесь за ручки фильтра и потяните наружу, чтобы извлечь его, затем установите новый фильтр.

11.1.4 Оси XYZ

Очистка и смазка оси X

Инструменты: нетканая салфетка, спирт, смазочное масло.

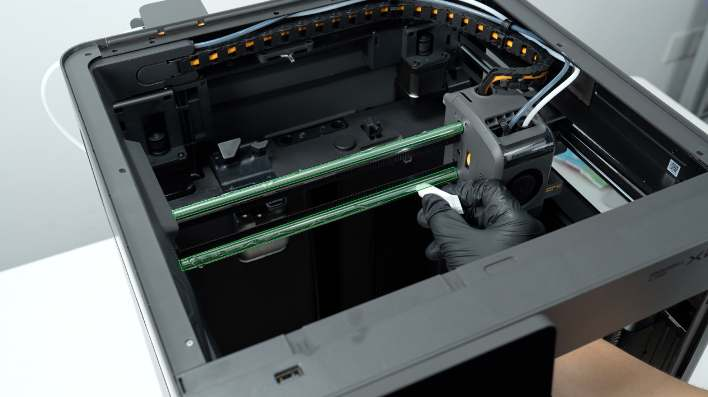

1. Нетканой салфеткой, смоченной спиртом, протрите направляющие стержни оси X и ремни X.
2. Переместите печатающую головку, чтобы очистить оставшиеся части.
3. Нанесите смазочное масло по каплям на направляющий стержень. Вручную медленно переместите печатающую головку вдоль оси X 3–5 раз для равномерного распределения.

Очистка и смазка оси Y

Инструменты: нетканая салфетка, спирт, смазочное масло.

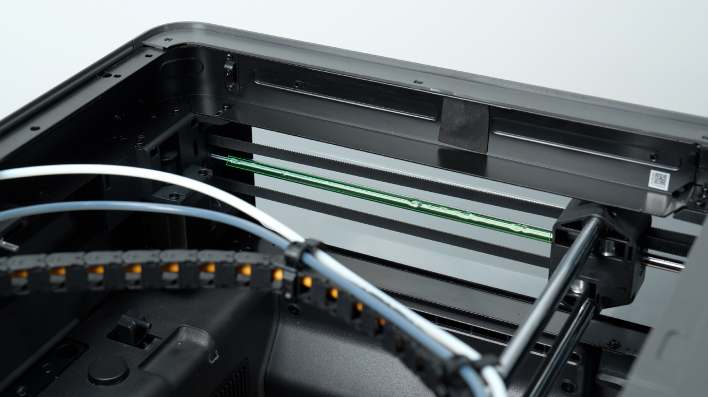

1. Нетканой салфеткой, смоченной спиртом, протрите направляющие стержни оси Y с обеих сторон.
2. Переместите печатающую головку, чтобы очистить оставшиеся части.
3. Нанесите смазочное масло по каплям на направляющие стержни. Вручную переместите печатающую головку вдоль оси Y 3–5 раз для равномерного распределения.

Очистка и смазка оси Z

Инструменты: нетканая салфетка, спирт, смазочное масло.

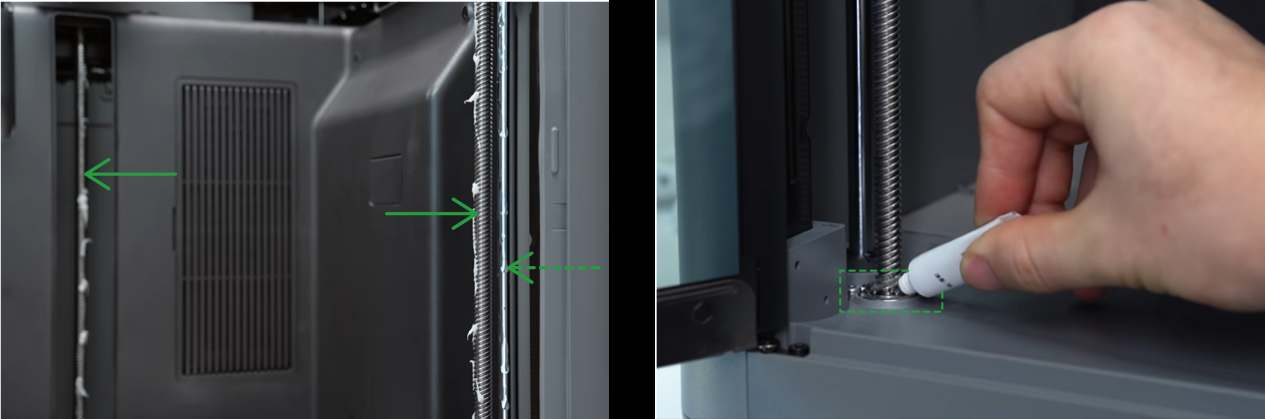

Ось Z включает три комплекта ходовых винтов и гладких стержней: один спереди слева, один спереди справа и один сзади по центру. Передние комплекты включают как ходовой винт, так и гладкий стержень, тогда как задний комплект включает только ходовой винт. Во время очистки поднимите нагревательную плиту с экрана принтера, чтобы получить доступ к нижним участкам.

1. Нетканой салфеткой, смоченной спиртом, протрите ходовые винты и направляющие стержни с обеих сторон и сзади.
2. Нанесите смазочное масло на направляющие стержни, показанные пунктирными линиями, и на подшипники в нижней части ходовых винтов. Нанесите консистентную смазку на тела ходовых винтов, показанные сплошными линиями.
3. Подключите питание. На экране принтера нажмите ⚙ › Движение, затем переместите нагревательную плиту вверх и вниз 3–5 раз для равномерного распределения смазки.

11.1.5 Нагревательная плита

Инструменты: нетканая салфетка, спирт.

1. На экране принтера нажмите ⚙ › Движение › ▲, чтобы поднять нагревательную плиту. Очистите оставшийся под ней филамент.

2. Равномерно распылите спирт на дно камеры, затем протрите насухо нетканой салфеткой.

3. На экране принтера опустите нагревательную плиту и снимите пластину стола. Нетканой салфеткой, смоченной спиртом, протрите поверхность нагревательной плиты.

4. После полного испарения спирта установите пластину стола обратно на место.

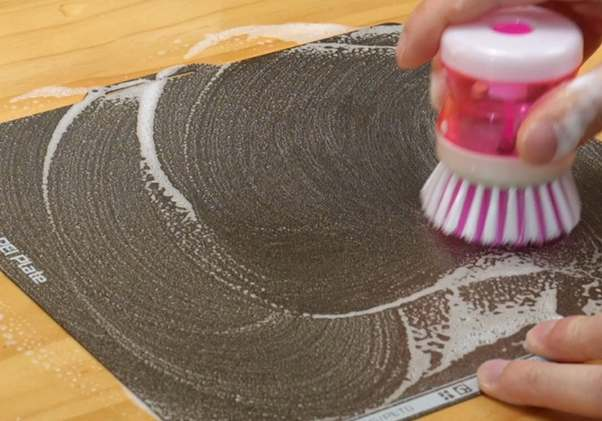

11.1.6 Пластина стола

Инструменты: средство для мытья посуды, губка или щётка.

Промойте пластину стола тёплой водой со средством для мытья посуды. Полностью высушите её перед установкой на нагревательную плиту для использования.

11.1.7 Печатающая головка

Инструменты: острый пинцет, шестигранные ключи H2.0 и H1.5, консистентная смазка.

Шестерёнчатый узел внутри экструдера может изнашиваться после длительного использования, вызывая проблемы с печатью. Регулярно наносите смазку для обеспечения плавной печати.

1. Снимите экструдер, отсоедините узел датчика Холла, затем разделите шестерёнчатые компоненты экструдера.

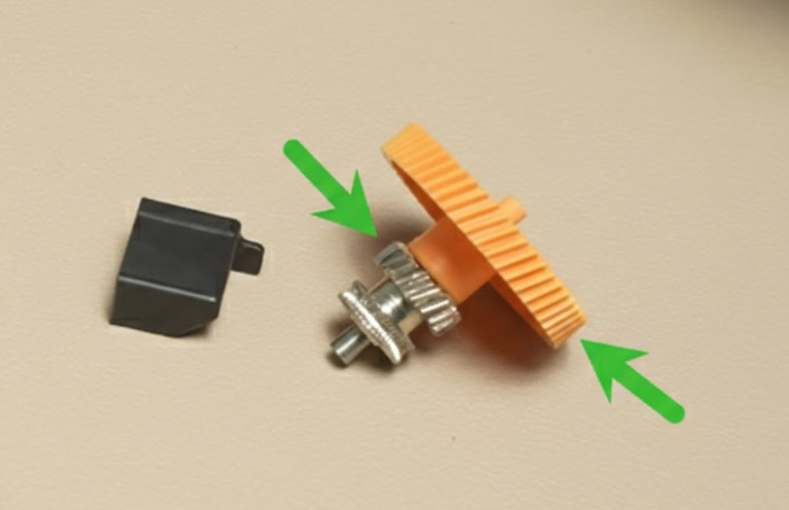

2. Нанесите консистентную смазку на 2 места шестерён, показанные на иллюстрации.

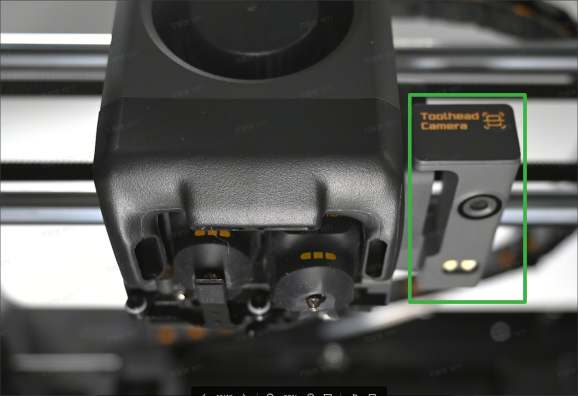

11.1.8 Камера

Инструменты: ватная палочка (или нетканая салфетка), спирт.

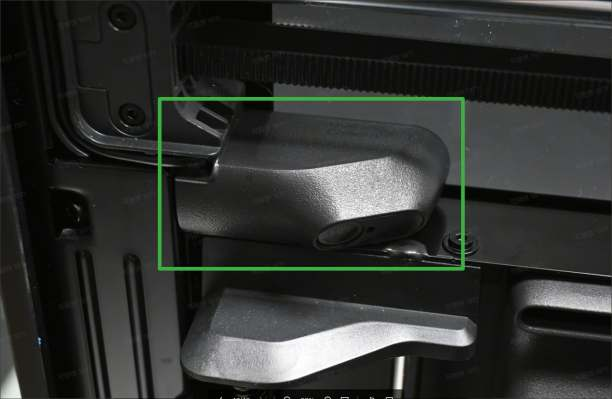

После длительного использования на поверхностях камеры прямого просмотра и камеры печатающей головки могут скапливаться летучие частицы. Это приводит к размытому видео и снижает чувствительность визуального обнаружения.

Смочите ватную палочку небольшим количеством спирта и протрите поверхности камер.

11.2 Замена аксессуаров

Со временем износ или старение некоторых аксессуаров принтера может влиять на общее качество печати. Регулярно проверяйте состояние аксессуаров и заменяйте их по мере необходимости. В этой главе описаны требования и порядок замены распространённых расходных деталей. Вы также можете посетить Bambu Lab Wiki и ознакомиться с «Part Replacement Guide» для получения дополнительных руководств.

11.2.1 Силиконовый чехол хотэнда

Инструменты: запасной силиконовый чехол (входит в комплект инструментов).

Силиконовый чехол установлен вокруг сопла хотэнда для поддержания стабильной температуры сопла. Замените его, если он повреждён или больше не держится надёжно на месте.

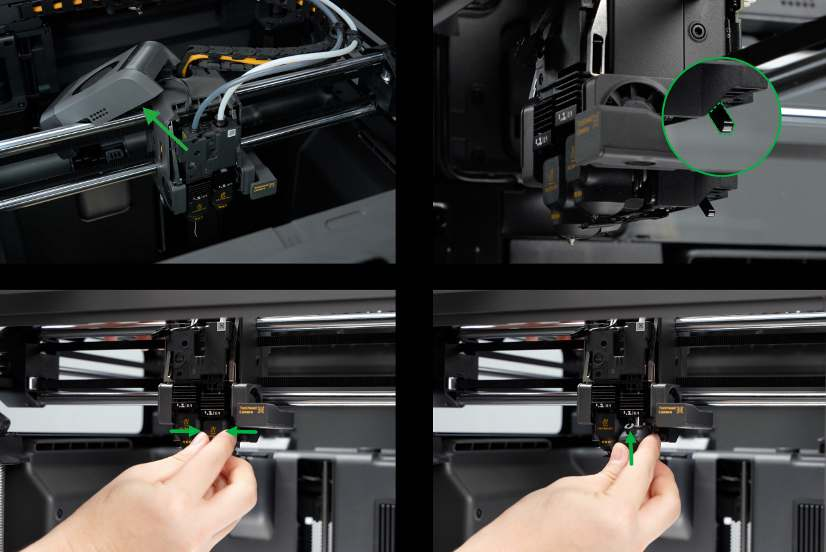

1. Снимите переднюю крышку печатающей головки и отложите её в сторону.
2. Переключите рычаг переключения сопел, чтобы установить заглушку потока под другое сопло.
3. Зажмите верх силиконового чехла и потяните его вниз по диагонали, чтобы снять.
4. Установите новый силиконовый чехол на хотэнд снизу вверх.
5. Аккуратно потяните за силиконовый чехол, чтобы убедиться в его правильной посадке, затем защёлкните переднюю крышку печатающей головки обратно на место.

11.2.2 Хотэнд

Инструменты: сменный хотэнд, термостойкие перчатки.

Замените хотэнд, если он засорён или повреждён и стандартные шаги по устранению засора (см. Устранение засора хотэнда) больше не решают проблему.

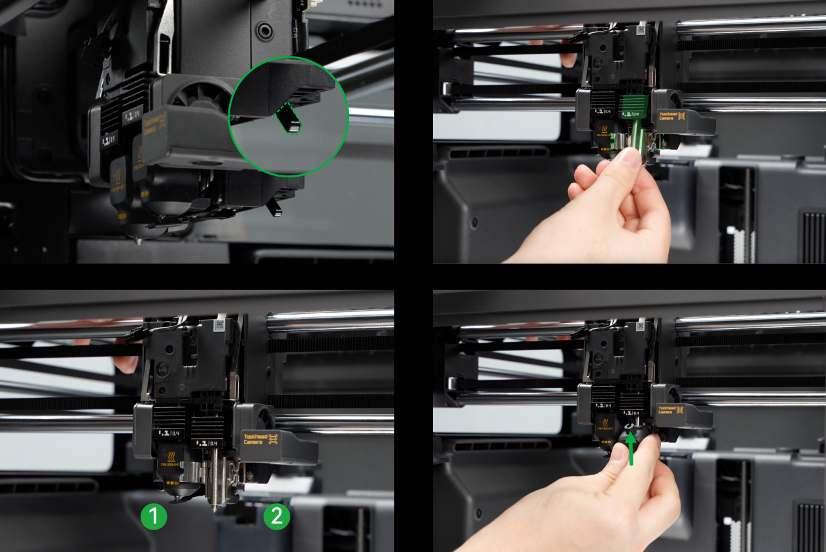

1. Снимите переднюю крышку печатающей головки. Переместите рычаг переключения сопел, чтобы установить заглушку потока под другое сопло.

2. Снимите силиконовый чехол хотэнда. Затем откройте фиксирующие защёлки хотэнда, сначала правую, затем левую, и снимите хотэнд.

3. Вставьте сменный хотэнд. Закрепите фиксирующие защёлки хотэнда, сначала левую, затем правую, убедившись, что они плотно прилегают.

4. Установите обратно силиконовый чехол и переднюю крышку печатающей головки.

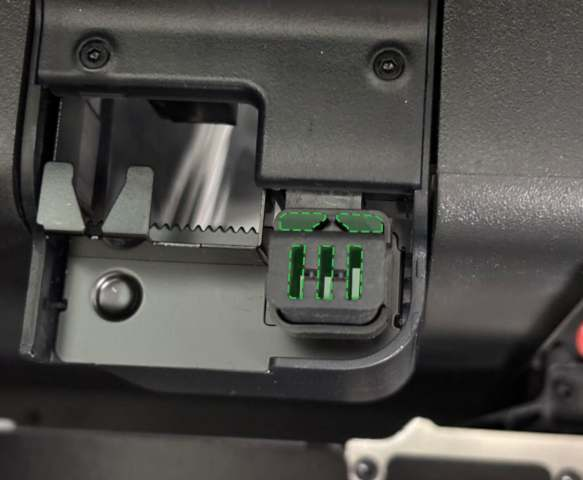

11.2.3 Чистящая накладка сопла

Инструменты: чистящая накладка сопла (входит в комплект аксессуаров).

Чистящая накладка сопла установлена на очистителе для продувки и служит для удаления остаточного отработанного материала с поверхности сопла. Замените её, если она повреждена или сместилась.

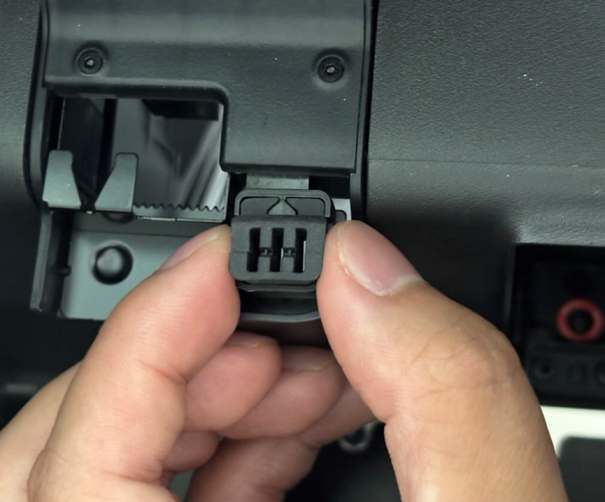

1. Снимите старую чистящую накладку сопла с очистителя для продувки.
2. Вставьте запасную чистящую накладку сопла. Совместите чистящую накладку сопла с пазом на очистителе для продувки, затем нажмите вниз до её надёжной установки.

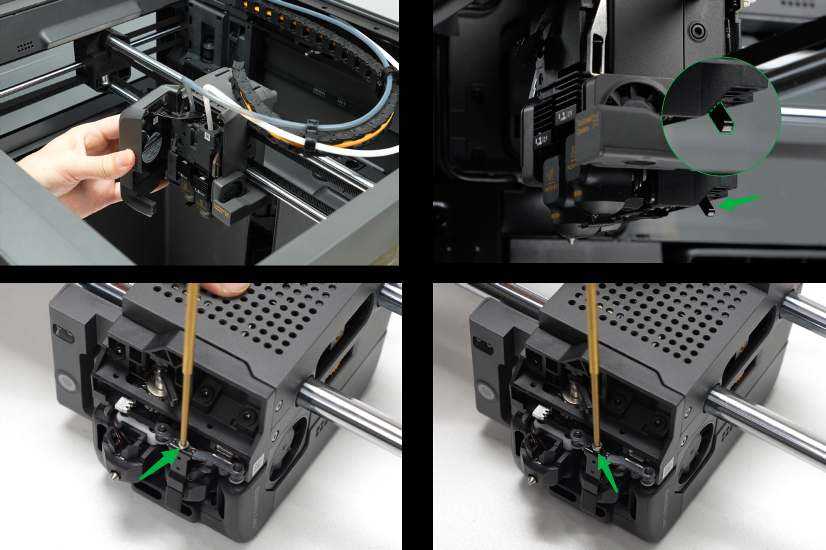

11.2.4 Заглушка потока

Инструменты: шестигранный ключ H1.5, заглушка потока (входит в комплект инструментов).

Заглушка потока перекрывает неработающее сопло для предотвращения вытекания филамента. Замените её, если она деформирована и не может быть отрегулирована или восстановлена вручную.

1. Снимите переднюю крышку печатающей головки.
2. Переместите рычаг переключения сопел влево, чтобы установить заглушку потока под левое сопло.
3. Ослабьте винт с задней стороны печатающей головки и снимите заглушку потока.
4. Замените заглушку потока и надёжно затяните винт.
5. Защёлкните переднюю крышку печатающей головки обратно на место.

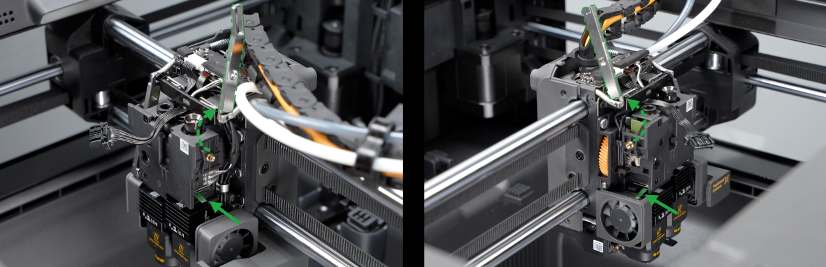

11.2.5 Левый и правый ножи филамента

Инструменты: шестигранный ключ H1.5, левый и правый ножи филамента (входят в комплект инструментов), длинногубцы или пинцет.

Нож филамента находится внутри печатающей головки и соединён с рычагом ножа филамента. Во время выгрузки или смены филамента рычаг ножа приводит нож в движение, отрезая филамент для соответствующего хотэнда. Если при использовании AMS часто возникают сбои выгрузки, сначала проверьте, не затупилось ли лезвие.

Посетите Bambu Lab Wiki и найдите «filament cutter replacement guide for X2D» для получения подробных инструкций по замене.

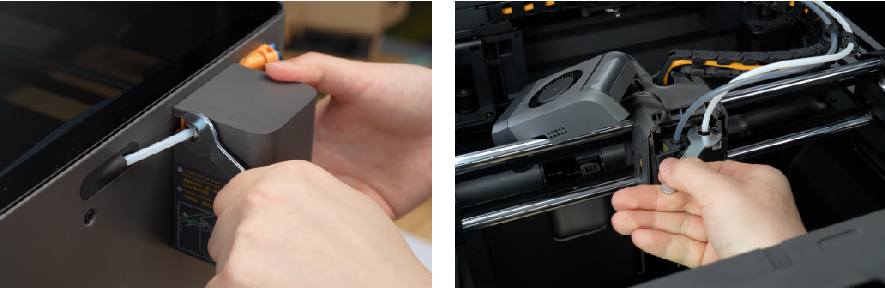

11.2.6 Стопорная гайка трубки PTFE

Инструменты: рожковый ключ, стопорная гайка трубки PTFE (входит в комплект инструментов).

Стопорная гайка трубки PTFE фиксирует оба конца трубки PTFE между вспомогательным экструдером и входным отверстием филамента печатающей головки. Замените её запасной гайкой в случае утери.

С помощью ключа затягивайте гайку по часовой стрелке и ослабляйте против часовой стрелки.

---

Приятной печати!

Руководство может быть изменено без предварительного уведомления. Актуальную версию можно найти на сайте Bambu Lab: bambulab.com/support/documentation.
